Фиг.7. Схема ионного микрозонда[4].

Установки с прямым изображением

Первой установкой ВИМС, которая позволила получить изображение объекта в лучах выделенных по m/е ионов и визуально наблюдать распределение элемента по поверхности, был масс-спектральный микроскоп, его схема представлена на фиг.8. Уникальная особенность масс-спектрального микроскопа - возможность наблюдать за интенсивностью вторичных ионов со специально выделенного микроучастка поверхности независимо от размеров и местоположения первичного пучка, пока хотя бы часть его попадает на интересующий нас участок поверхности. Эта возможность является ценной в некоторых случаях анализа методом ВИМС распределения элементов по поверхности и в объеме. Ниже будут рассмотрены некоторые из наиболее важных преимуществ, а также и недостатков, свойственных различным типам приборов.

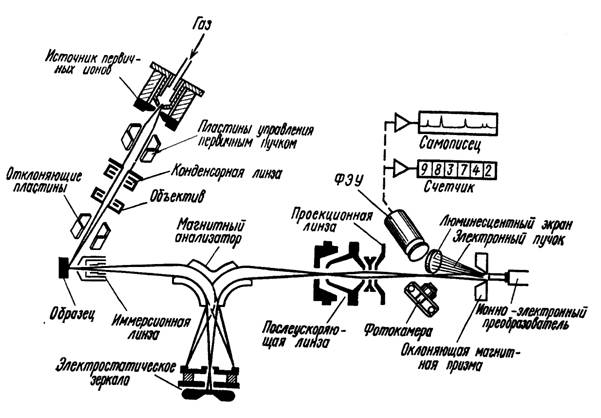

Фиг.8. Схема масс-спектрального ионного микроскопа[4].

Порог чувствительности

Минимально обнаружимый уровень содержания элемента в данной матрице зависит от свойств самого элемента, химического состава матрицы, в которой он присутствует, сорта первичных ионов, их тока, попадающего на образец, телесного угла отбора частиц и эффективности прохождения вторичных ионов через анализатор, его общего фона, а также фона и эффективности детектора. Все перечисленные факторы, кроме двух первых, определяются конструкцией прибора и, следовательно, могут быть оптимизированы с целью достижения наиболее высокой чувствительности. Поскольку распыление является разрушающим процессом, для минимизации количества потребляемого материала необходимы высокоэффективные анализаторы и высокая чувствительность. Ввиду того что различные конструкции установок ВИМС предназначены либо для выявления тех или иных отдельных особенностей, либо для обеспечения наибольших удобств измерений, они весьма сильно различаются по чувствительности. Удобной мерой чувствительности может служить отношение числа регистрируемых вторичных ионов к числу первичных при неких стандартных условиях: образец, сорт первичных частиц и некоторое минимальное разрешение по массе. Установки ВИМС, позволяющие регистрировать »106 ион/с характерного элемента из оксидной матрицы (например, ионы Fe+ из образца Fe2O3) при токе первичного пучка 10-9 А, классифицируются как имеющие чувствительность, достаточную для обнаружения следов элементов и для микроанализа поверхности.

Химический состав матрицы образца оказывает непосредственное влияние на порог чувствительности для тех или иных элементов и является основным источником неконтролируемых изменений этой величины. Матрица влияет на порог чувствительности двояким образом: от нее зависит коэффициент SA± из-за различий в электронных свойствах материалов, и она может давать нежелательные молекулярные и многозарядные ионы, которые окажутся в масс-спектре в диапазоне масс, интересующем исследователя. Но число молекулярных ионов быстро уменьшается с ростом числа атомов, входящих в состав молекулы, и в большинстве случаев при концентрациях элемента, не превышающих 10-4, особых сложностей в связи с наложениями пиков не возникает.

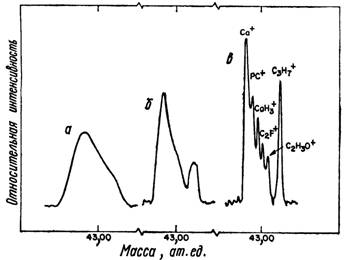

Фиг.9. Участок масс-спектра вторичных ионов

флюорапатита вблизи массы 43 при разном разрешении по массам: а-300; б-1000; в-3000[1].

Перекрытие пиков от атомарных и молекулярных ионов можно выявить двумя способами: путем анализа быстрых вторичных ионов или применением анализаторов по m/е с разрешением М/DМ > 3000. В первом случае коэффициент ионной эмиссии уменьшается примерно во столько же раз, во сколько коэффициент выбивания молекулярных ионов уменьшается по сравнению с атомарными. В некоторых случаях этот метод вполне приемлем; но при решении

многочисленных задач обнаружения следов примесей или микроанализа поверхности недопустимо большое снижение чувствительности характерное для этого метода. Второй способ является более прямым и с точки зрения анализа более предпочтителен. Чтобы выявить сложную структуру отдельных пиков в масс-спектрах используют для ВИМС приборы с высоким разрешением по массе. На фиг.9, представлена форма пика с массой 43 ат. ед. при разных разрешениях анализатора. Высокое разрешение очень важно для уменьшения или исключения в идентификации пиков m/е, особенно если основной целью является обнаружение следов элементов на уровне атомных концентраций, не превышающих 10-5.

Вопрос о пороге чувствительности метода ВИМС для различных элементов исследовался многими авторами как теоретически, так и на основе результатов экспериментальных измерений. При этом были получены следующие примерные значения, подтвердившиеся в некоторых строго определенных условиях: менее 10-7 моноатомного слоя, атомная концентрация 10-9 и менее 10-18 г элемента. Но эти значения характерны лишь для некоторых частных случаев и не являются нормой на практике. Обычно мы имеем дело со сложными спектрами с многократными наложениями линий, в силу чего порог чувствительности оказывается сильно зависящим от природы матрицы образца. Поэтому, указывая порог чувствительности, необходимо указывать и соответствующие дополнительные факторы, в частности тип матрицы, и не следует делать огульные утверждения относительно того или иного элемента.

Если пренебречь возможным перекрытием пиков, то порог чувствительности для некоторого элемента в матрице обратно пропорционален току первичных ионов IP, попадающему на образец. На фиг.5 и 10 показано, как

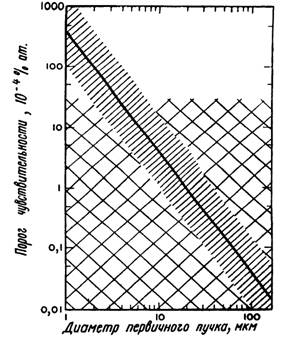

Фиг.10. Зависимость порога чувствительности типичного прибора ВИМС от диаметра первичного ионного пучка[1].

изменяется порог чувствительности в зависимости от различных параметров, влияющих на ток первичных ионов. Приведенные здесь значения порога чувствительности основаны на экспериментальных данных, полученных в типичных для анализа условиях, когда первичными частицами служат ионы О2+. Область с простой штриховкой на фиг.10 вблизи линии 5 мА/см2 соответствует диапазону плотностей токов первичных частиц, обычно применяемых в установках типа ионного микрозонда или масс-спектрального микроскопа. Область с двойной штриховкой отвечает условиям, при которых существенно наложение линий сложных молекулярных ионов, и необходимо позаботиться об идентификации пиков по m/е. Истинное положение или высота этой области зависит как от матрицы образца, так и от разрешения по массам и чувствительности масс-анализатора. Для

микроанализа поверхности, т.е. исследования областей диаметром <3 мкм, методами ионного зонда или масс-спектрального микроскопа минимально детектируемый уровень сигнала выше уровня, при котором становится важным перекрывание пиков молекулярных ионов (фиг. 10); следовательно, если требуется осуществить только общий анализ малых участков твердого тела, то высокое разрешение по массам не обязательно. Если же интересоваться следами элементов в сложных матрицах, то необходимо иметь масс-анализатор с высоким разрешением по массам.
