Содержание

1. Взаимодействие полимеров с твердыми поверхностями

1.1 Адсорбция и молекулярная масса полимера

2. Влияние растворителя на адсорбцию

3. Электростатические взаимодействия и адсорбция

1. Взаимодействие полимеров с твердыми поверхностями

Адсорбция полимеров широко используется во многих технологических системах: в дисперсиях частиц, в процессах флокуляции, при обработке твердых поверхностей и т.д. В этих процессах адсорбцию полимера проводят для модифицирования взаимодействий между поверхностями. С термодинамической точки зрения главной движущей силой адсорбции полимера является сильное взаимодействие полимерных сегментов с поверхностью, например при адсорбции катионных полимеров на анионной поверхности. В плохом растворителе наблюдается сильное эффективное притяжение между полимером и твердой поверхностью. Полимер стремится использовать все возможности для устранения контакта с растворителем и, следовательно, адсорбируется практически на любой поверхности, даже на поверхности жидкость-воздух. Адсорбция полимера на поверхности в этом случае всегда предшествует его осаждению из раствора. Поверхности, присутствующие в системе, действуют как активные центры для осаждения полимера. Основной вывод сводится к тому, что чем хуже взаимодействие растворитель-полимер, тем выше адсорбция, и наоборот.

Полимеры с большой молекулярной массой обладают более выраженной склонностью к адсорбции, чем полимеры с меньшими молекулярными массами. Отсюда вытекает много следствий. Во-первых, типичный вид изотермы адсорбции полимеров: характерно резкое увеличение адсорбции при очень низких концентрациях с последующим плато, когда адсорбция не меняется с концентрацией полимера. Очень сильная адсорбция при низких концентрациях отражает "дискомфорт" полимера в растворе из-за слабого взаимодействия полимер-растворитель. Этот эффект еще сильнее проявляется при возрастании молекулярной массы полимера. Постоянство адсорбции при более высоких концентрациях свидетельствует о насыщении поверхности полимером.

При измерении изотерм адсорбции полимеров из раствора важно помнить, что для достижения равновесия требуется определенное время. Обычно при осторожном перемешивании для достижения адсорбционного равновесия требуется около 24 часов.

Рис.1. Изотерма адсорбции полиакриловой кислоты из водного раствора на каолине иллюстрирует основные особенности адсорбции полимеров: резкое увеличение адсорбции при низких концентрациях полимера и постоянную адсорбцию при больших концентрациях

Но иногда необходимо и более длительное время, особенно для пористых твердых тел, поскольку при этом полимер диффундирует в поры, где еще остаются свободные центры адсорбции.

Известно, что иногда полиэлектролитом называют любой агрегат с большим зарядом. В то же время в специальной литературе этот термин относят к заряженным полимерам, и именно этот тип полиэлектролитов рассмотрен ниже. Результирующий заряд гибкого полимера формируется за счет карбоксилат - или сульфат-ионов, аминогрупп или аналогичных азотсодержащих соединений. Полиэлектролиты делят на сильные и слабые; заряд последних зависит от рН. Зависимость заряда полиэлектролитов от рН может быть очень сложной, что отражается на изотермах адсорбции. Электростатические взаимодействия влияют на процесс адсорбции, несмотря на превалирующую роль взаимодействий не электростатической природы.

1.1 Адсорбция и молекулярная масса полимера

Анализ зависимостей количества адсорбированного полимера от молекулярной массы привел к пониманию того, как полимер адсорбируется на поверхности твердого тела. В том случае, если полимер лежит плоско на поверхности, адсорбция не должна зависеть от молекулярной массы. Если же полимер при адсорбции закрепляется на поверхности только концом цепи, адсорбция прямо пропорциональна молекулярной массе. На самом деле для большинства полимеров установлено, что полимеры адсорбируются в конформации клубка, и количество адсорбированного полимера пропорционально величине Ma, где M - молекулярная масса, а б - константа, значение которой обычно лежит в пределах 0.3-0.5. Типичная картина, отражающая зависимость адсорбции полимера от молекулярной массы на примере адсорбции поливинилового спирта из водных растворов на поверхности полистирольного латекса, показана на рис.2. Существенно, что при низких концентрациях адсорбция растет все резче при увеличении молекулярной массы полимера. В противоположность этим результатам адсорбция полиоксиэтилена из водных растворов на кремнеземе происходит совершенно иначе. В этой системе адсорбция не зависит от молекулярной массы. Причина этого, по-видимому, заключается в высоком сродстве эфирных групп полимера к гидроксильным группам, расположенным на поверхности кремнезема, что приводит к плоской конфигурации полимера на поверхности.

Чем больше молекулярная масса полимера, тем сильнее он адсорбируется. Таким образом, при адсорбции полидисперсного образца полимера в первую очередь адсорбируются высокомолекулярные фракции, оттесняя низкомолекулярные фракции с поверхности. Для примера на рис.3, а приведены изотермы адсорбции) смесей двух полимеров с различными молекулярными массами. Здесь же приведены изотермы адсорбции индивидуальных полимеров. Изотерма адсорбции из бинарного раствора полимеров имеет три участка. На первом участке при очень низкой концентрации полимеров поверхности адсорбента достаточно, чтобы количественно адсорбировать весь полимер. Далее при повышении концентрации полимеров бинарная смесь полимеров покрывает всю поверхность, и начинается обменный процесс, при котором более высокомолекулярный компонент вытесняет с поверхности низкомолекулярный. И, наконец, при более высоких концентрациях полимера в смеси высокомолекулярный компонент покрывает всю поверхность адсорбента, и достигается практически постоянная его адсорбция.

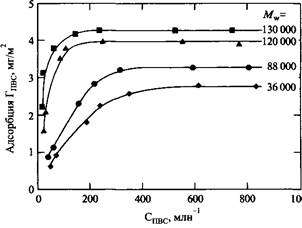

Рис.2. Адсорбция поливинилового спирта на поверхности полистирола при различных молекулярных массах ПВС

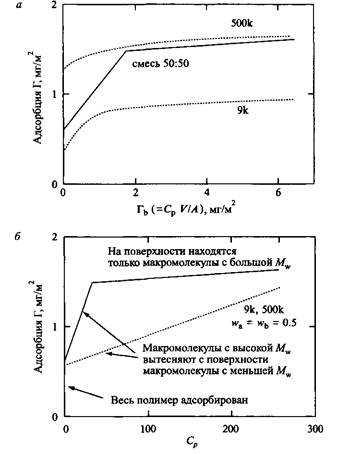

Рис. 3. а - Адсорбция двух декстранов с молекулярными массами 9000 и 500000 г/моль соответственно и их смеси при соотношении 50: 50. Все полимеры адсорбируются при низких концентрациях, в случае смесей на изотерме наблюдается участок, на котором происходит вытеснение с поверхности полимера с низкой молекулярной массой полимером с высокой молекулярной массой. б-Влияние соотношения поверхность: объем на адсорбцию полимеров из смеси 50: 50. Сплошные и пунктирные кривые относятся к малым и большим отношениям поверхность: объем соответственно

Поскольку количество адсорбированного полимера зависит от молекулярной массы, измеряемая величина адсорбции зависит от соотношения объема раствора полимера и доступной площади поверхности адсорбента. Небольшая доступная площадь поверхности адсорбирует только высокомолекулярные компоненты, и при этом регистрируется большая адсорбция. При большой площади поверхности адсорбируются и компоненты с более низкими молекулярными массами, а регистрируемая величина адсорбции полимера при этом оказывается более низкой. Проблему можно преодолеть изменением переменной Cp с учетом следующего соотношения:
