На рис.12, а, б представлены изотермы адсорбции ряда неионных ПАВ типа CmEn на кремнеземе. Прежде всего видно, что адсорбция резко увеличивается задолго до KKM. Кроме того, отметим, что на изотермах адсорбции наблюдаются плато при концентрациях, близких к KKM НПАВ. Наконец, обратим внимание, что ступенчатый характер изотерм, указывающий на высокую кооперативность, особенно ярко проявляется в случае НПАВ с низким содержанием полиоксиэтиленовых фрогментов. Результаты, приведенные на рис.12, отчетливо указывают на то, что НПАВ образуют на поверхности дискретные структуры, аналогичные мицеллам. Размер таких агрегатов увеличивается с увеличением длины углеводородной цепи в молекулах НПАВ.

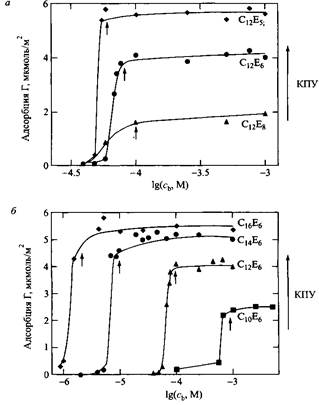

Рис.12. Корреляция между адсорбцией моноалкиловых эфиров полиэтиленгликолей на кремнеземе при 250C и величиной КПУ; съ-концентрация НПАВ в растворе

На рис.13 показаны изотермы адсорбции двух НПАВ, производных алкилфенолов, на кремнеземе, а именно, ОР-Е95 и NP-E9.5. Адсорбцию обоих НПАВ можно отразить одной кривой, если абсциссу представить в приведенных единицах. Отметим, что ход кривой аналогичен зависимостям, приведенным на рис.11 и 12. С помощью флуоресцентной спектроскопии было показано, что агрегаты НПАВ, образующиеся на поверхности, дискретны, т.е. при низких концентрациях на поверхности, не образуется монослой. Скорее поверхность покрыта отдельными агрегатами, и флуоресцентная метка обменивалась между ними с очень небольшими скоростями.

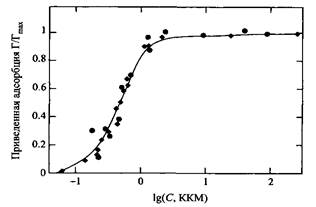

Рис.13. Адсорбция этоксилированных октилфенола и нонилфенола на кремнеземе. С разрешения. Copyright American Chemical Society

На рис.14 приведена изотерма адсорбция НПАВ - этоксилированных нонилфенолов - на каолине. Из рисунка следует, что адсорбция уменьшается с увеличением длины полиоксиэтиленовых цепей, т.е. по мере уменьшения КПУ. Это иллюстрирует тот факт, что поверхностное агрегирование более ярко выражено для НПАВ с небольшим числом оксиэтиленовых групп, что еще раз подчеркивает зависимость адсорбции ПАВ от свойств раствора: адсорбция увеличивается с увеличением КПУ поверхностно-активного вещества.

Рис. Адсорбция НПАВ на каолине при различной длине полиоксиэтиленовых цепей. При увеличении з увеличивается КПУ, что приводит к уменьшению адсорбции

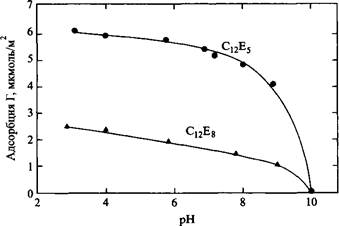

Рис.15. Адсорбция двух неионных ПАВ на кремнеземе в зависимости от рН.

Наконец, рис.15 показывает, что для адсорбции необходимо взаимодействие между ПАВ и поверхностью. Видно, что адсорбция двух НПАВ на кремнеземе снижается почти до нуля при рН ~10 и выше. В случае более гидрофобного НПАВ С12Е5 зависимость адсорбции от рН очень резкая при рН выше 9. Это указывает, что для адсорбции гидрофобных ПАВ достаточно лишь небольшого взаимодействия между ПАВ и поверхностью. Как только несколько молекул адсорбируются на поверхности, они образуют зародыш, на котором происходит дальнейшая адсорбция, сопровождающаяся поверхностным агрегированием. Этот эффект, как и следовало ожидать, слабее выражен для более гидрофильного НПАВ Ci2E8.

Результаты, представленные на рис.15, можно объяснить двумя способами. Во-первых, в щелочных растворах поверхностные гидроксильные группы адсорбента ионизованы и не могут образовывать водородные связи с молекулами НПАВ, вследствие этого адсорбция не происходит. Во-вторых, гидроксильные ионы из раствора конкурируют за адсорбционные центры на поверхности, и при рН выше 10 молекулы НПАВ полностью вытесняются с поверхности.

3. Конкурентная адсорбция: распространенность явления

Техническое использование поверхностно-активных веществ предполагает одновременное применение более одного ПАВ, поэтому изучение конкурентной адсорбции двух ПАВ представляет большой интерес. Рассмотрим два наглядных примера конкурентной адсорбции.

3.1 Смеси анионных и катионных ПАВ

Интуитивно можно предсказать, что при смешении анионного и катионного ПАВ будет выпадать осадок вследствие электростатического притяжения между компонентами, в результате чего образуется нерастворимый комплекс. Это предположение справедливо только для очень высоких концентраций поверхностно-активных веществ. При более низких концентрациях ПАВ, особенно если последние имеют короткие неполярные цепи, оба компонента могут одновременно находится в растворе. Адсорбция из смеси анионных и катионных ПАВ происходит таким образом, что на поверхности находятся эквимолярные количества каждого ПАВ. Однако относительная гидрофобность ПАВ также играет важную роль в процессе адсорбции. Дзета-потенциалы измерены при KKM смеси, т.е. можно с уверенностью считать, что поверхность частиц насыщена смесью ПАВ. Смесь ПАВ Cs - и Cs+ демонстрирует ожидаемое поведение, т.е. дзета-потенциал частиц латекса равен нулю при соотношении концентраций ПАВ 50: 50. Избыток одного из ПАВ создает поверхностный заряд, при этом регистрируется дзета-потенциал соответствующего знака.

Смеси ПАВ Cg" и C+ или Cn и Cg+ характеризуются совершенно другими свойствами. Нулевой дзета-потенциал достигается при соотношении компонентов в смеси 90: 10, причем более гидрофильное ПАВ должно присутствовать в смеси в избытке. Это показывает, насколько гидрофобность ПАВ важна для его адсорбции независимо от электростатического притяжения между полярными группами разных ПАВ, стремящегося обеспечить эквимолярный состав ПАВ на поверхности. Следовательно, при адсорбции гидрофобные взаимодействия превалируют над электростатическими; таким образом, свойства раствора ПАВ определяют адсорбцию.

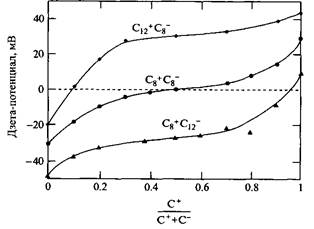

Рис.16. Дзета-потенциал латексных частиц в присутствии смеси анионного и катионного ПАВ с углеводородными радикалами различной длины.

3.2 Смеси анионных и неионных ПАВ

Смеси анионных и неионных ПАВ находят широкое применение в технике, поскольку они обеспечивают надежную стабилизацию дисперсий, обусловливая при адсорбции на поверхности частиц и электростатическое, и стерическое отталкивание. Состав адсорбционного слоя, как будет показано ниже, чрезвычайно сильно зависит от свойств растворов индивидуальных ПАВ, т.е. от их ККМ. На рис.17 приведены данные по одновременной адсорбции неионного ПАВ NP-Eio и анионного додецилсульфата натрия на поверхности частиц полистрирольного латекса. Соотношение NP-Ei о ДСН в растворе составляло 30: 70. Из рисунка видно, что неионное ПАВ находится в избытке в поверхностном слое, несмотря на то, что в растворе его концентрация намного ниже концентрации ДСН. Это свидетельствует о том, что на гидрофобной поверхности латекса преимущественно адсорбируется более гидрофобный NP-Ej о. Зависимость состава поверхностного слоя от состава раствора смеси ПАВ приведена на рис.18. Точки соответствуют данным, полученным при KKM смеси, т.е. в условиях насыщения поверхности смесью поверхностно-активных веществ. Видно, что неионное ПАВ преимущественно адсорбируется из раствора смеси на поверхности при всех составах раствора. Например, раствор смеси ПАВ при соотношении NP-Ei о - ДСН = 10: 90 находится в равновесии с адсорбционным слоем, в котором соотношение НС-Ею: ДСН равно 90: 10. Таким образом, совершенно ошибочно считать, оценивая состав адсорбционного слоя смеси поверхностно-активных веществ, что он соответствует составу смешанного раствора. Заметим также, что результаты, приведенные на рис.18, не зависят от природы поверхности.
