Рисунок 5.1 - Последовательность изменения содержания углерода С, %, в экспресс-анализе стали в зависимости от номера плавки

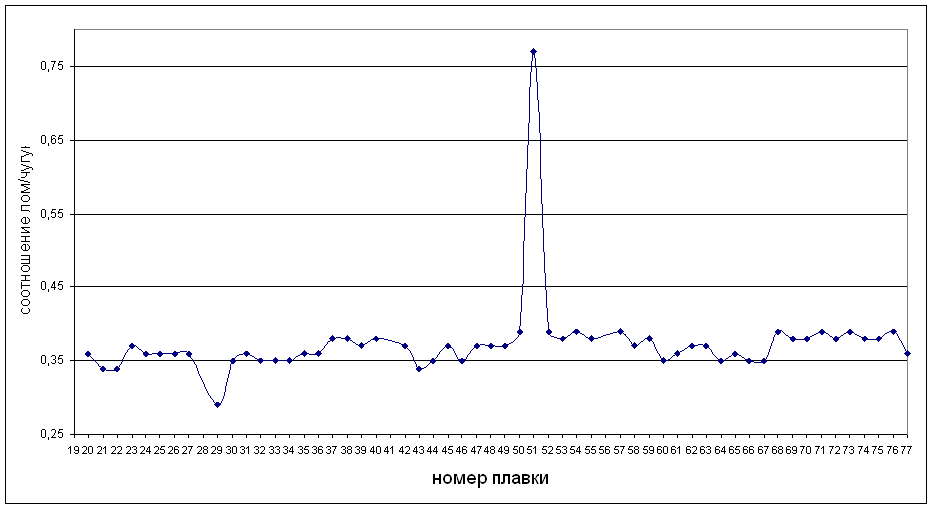

Рисунок 5.2 - Последовательность изменения соотношения лом/чугун в зависимости от номера плавки

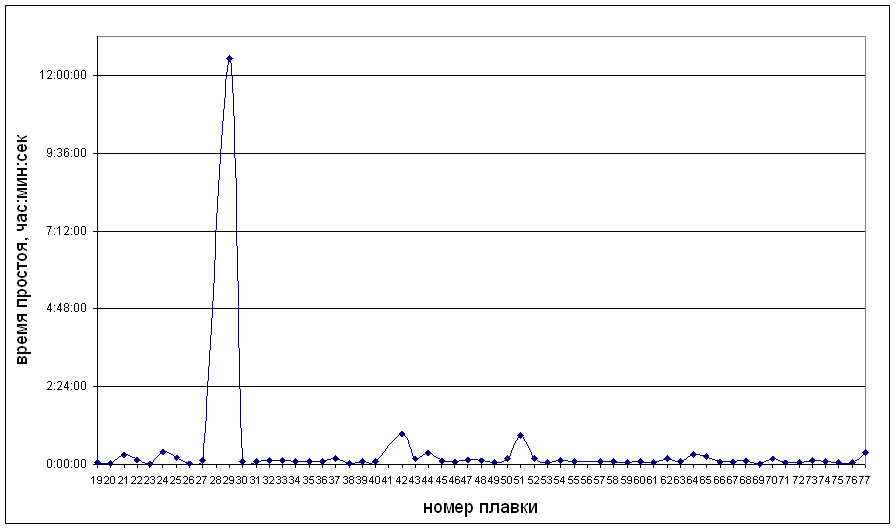

Рисунок 5.3 - Последовательность изменения времени простоя, час:мин:сек, в зависимости от номера плавки

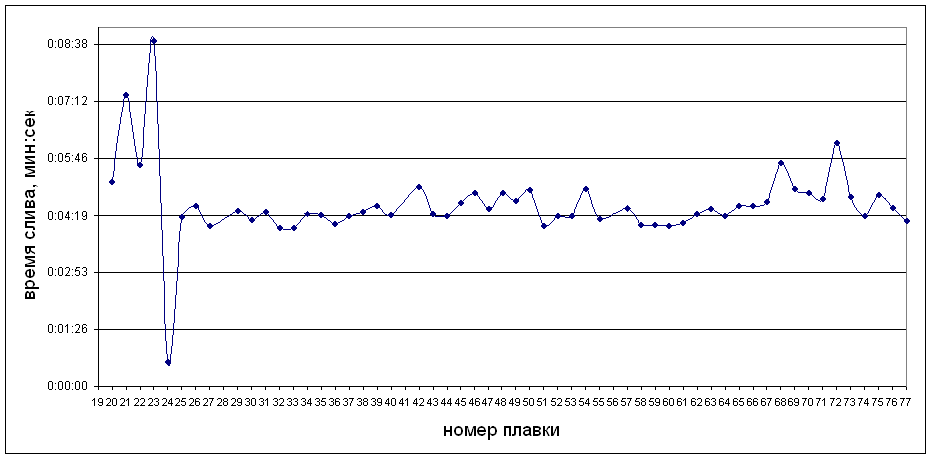

Рисунок 5.4 - Последовательность изменения времени слива, мин:сек, в зависимости от номера плавки

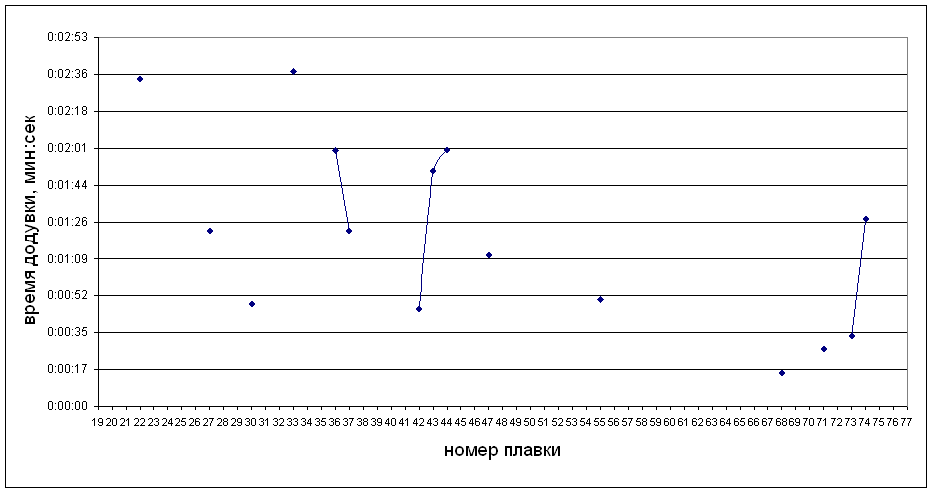

Рисунок 5.5 - Последовательность изменения времени додувки, мин:сек, в зависимости от номера плавки

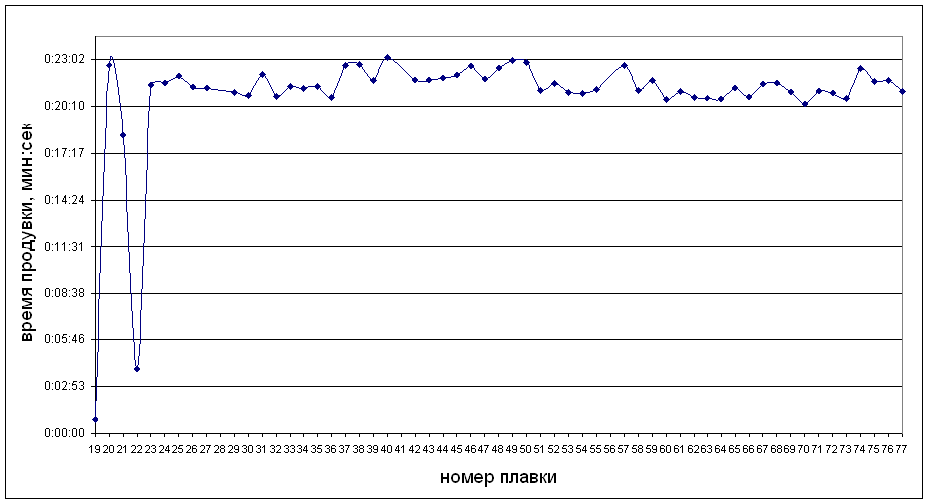

Рисунок 5.6 - Последовательность изменения времени продувки, мин:сек, в зависимости от номера плавки

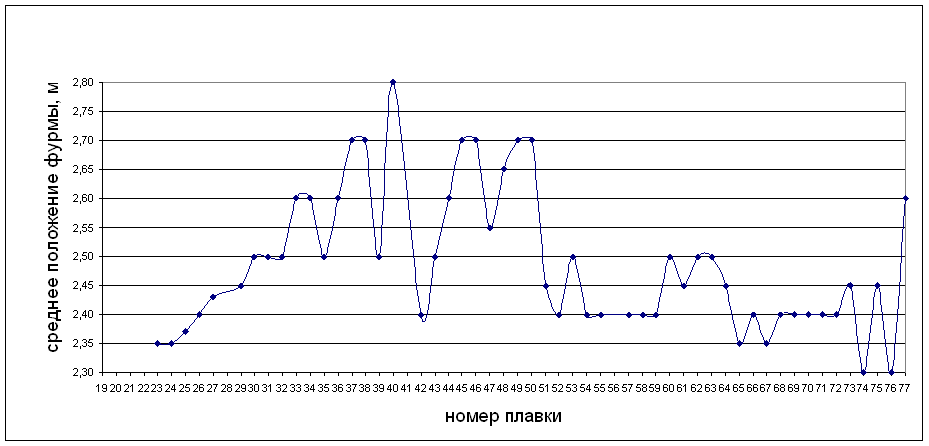

Рисунок 5.7 - Последовательность изменения среднего положения фурмы, м, в зависимости от номера плавки

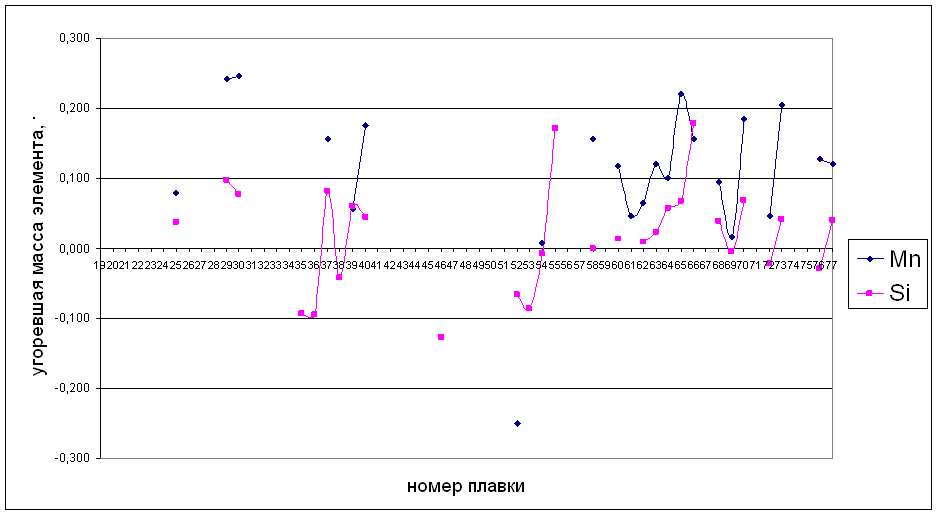

Рисунок 5.8 - Последовательность изменения угоревшей массы элемента, т, в зависимости от номера плавки

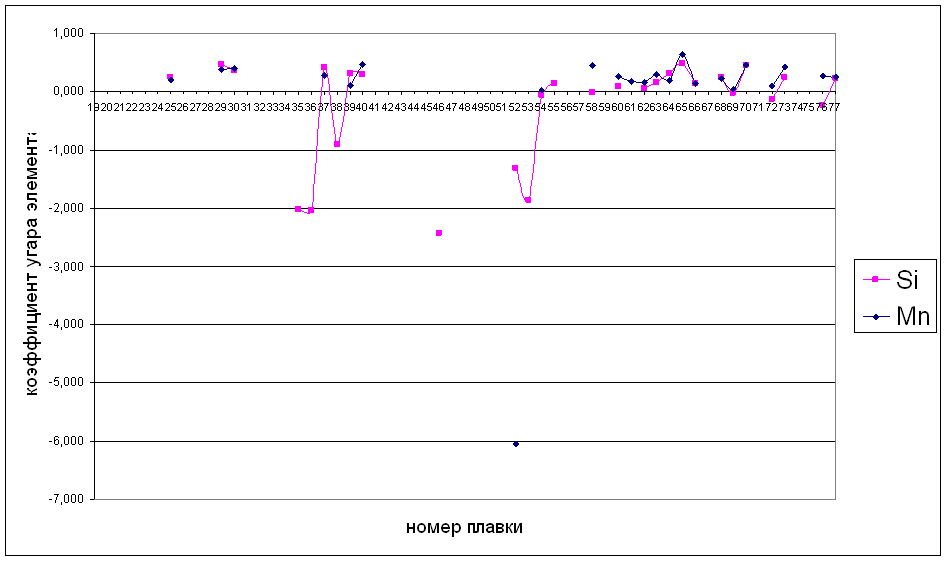

Рисунок 5.9 - Последовательность изменения коэффициента угара элемента в зависимости от номера плавки

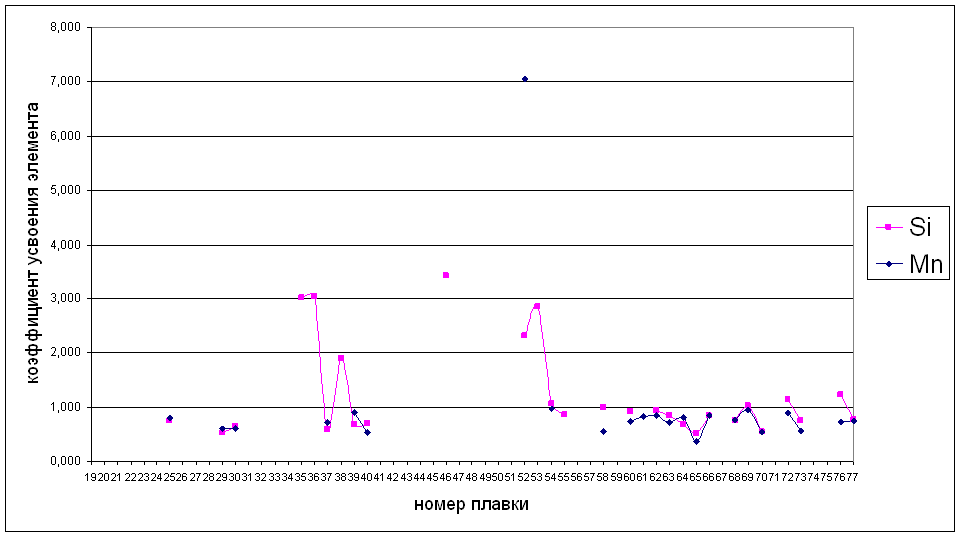

Рисунок 5.10 - Последовательность изменения коэффициента усвоения элемента в зависимости от номера плавки

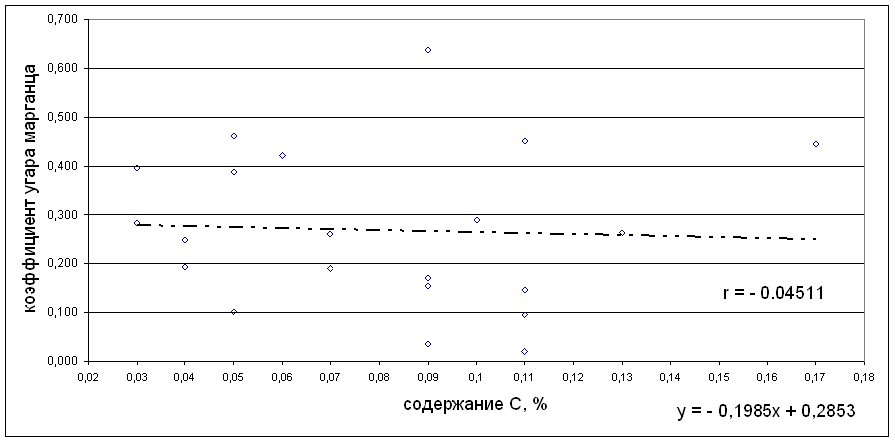

Рисунок 5.11 - Зависимость коэффициента угара марганца от содержания углерода С, %

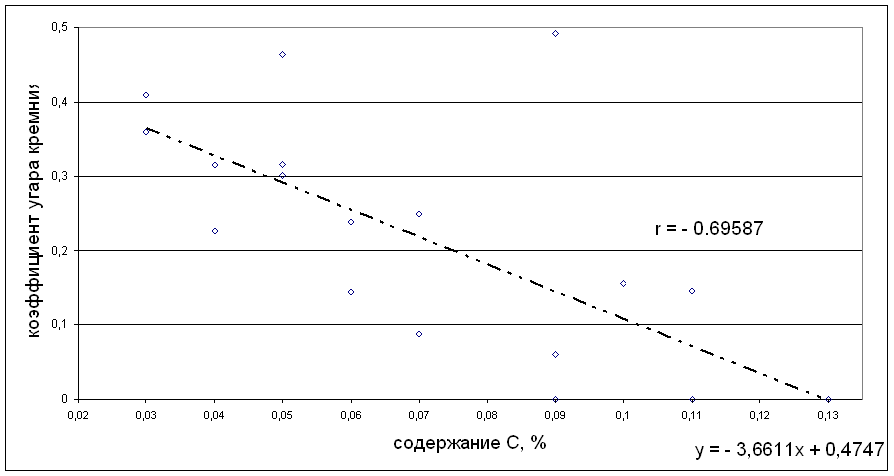

Рисунок 5.12 - Зависимость коэффициента угара кремния от содержания углерода С, %

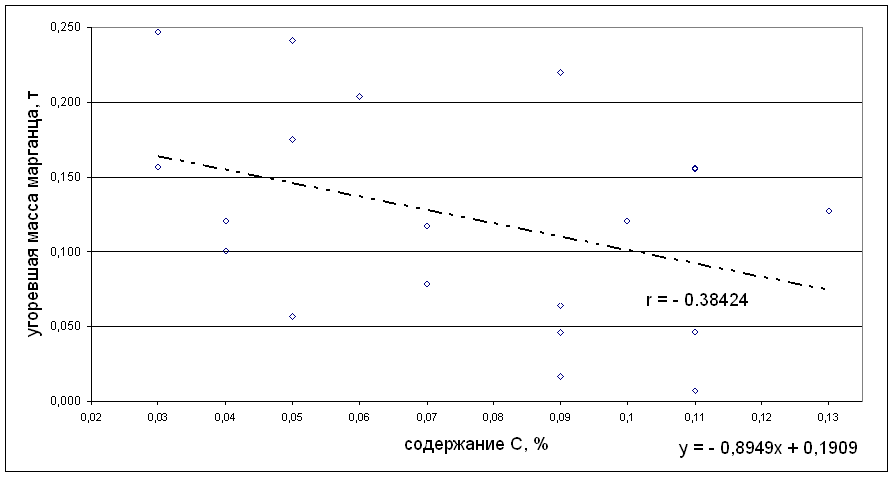

Рисунок 5.13 - Зависимость угоревшей массы марганца, т, от содержания углерода С, %

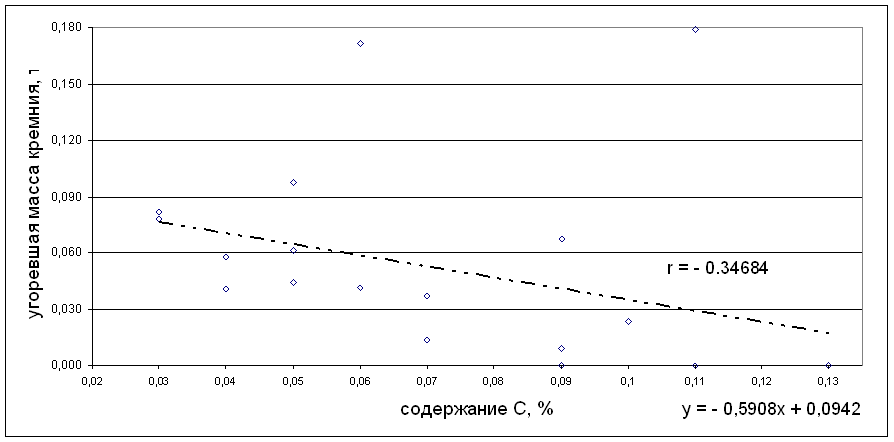

Рисунок 5.14 - Зависимость угоревшей массы кремния, т, от содержания углерода С, %

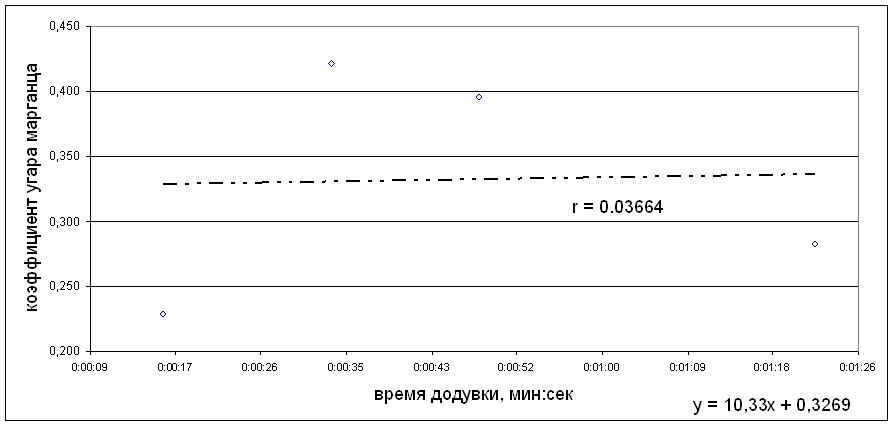

Рисунок 5.15 - Зависимость коэффициента угара марганца от времени додувки, мин:сек

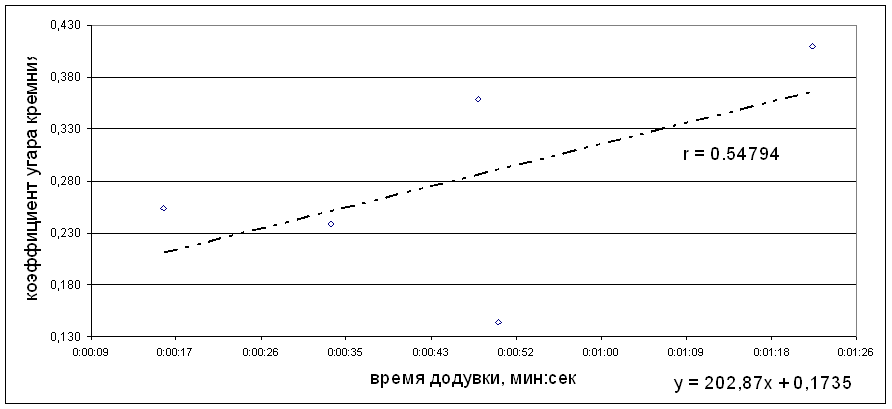

Рисунок 5.16 - Зависимость коэффициента угара кремния от времени додувки, мин:сек

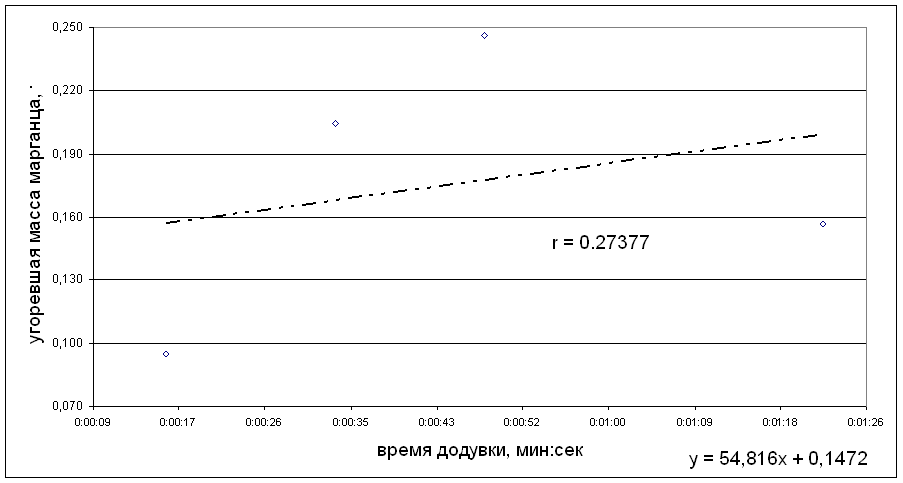

Рисунок 5.17 - Зависимость угоревшей массы марганца, т, от времени додувки, мин:сек

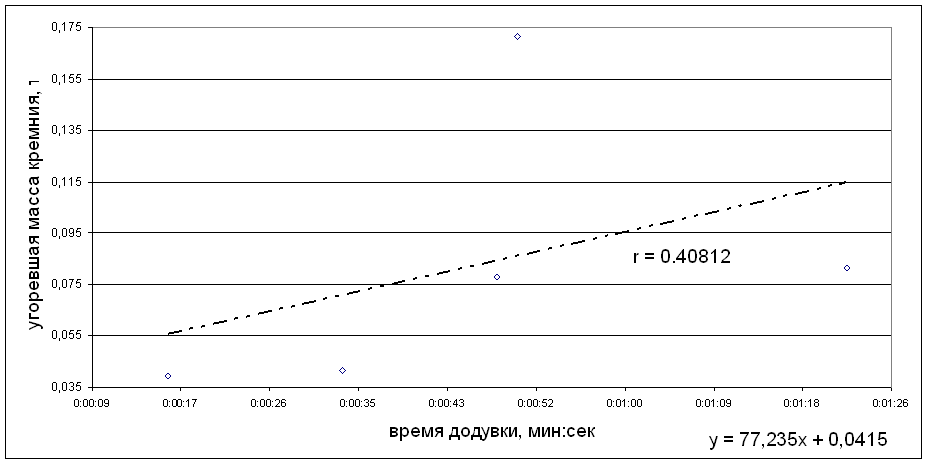

Рисунок 5.18 - Зависимость угоревшей массы кремния, т, от времени додувки, мин:сек

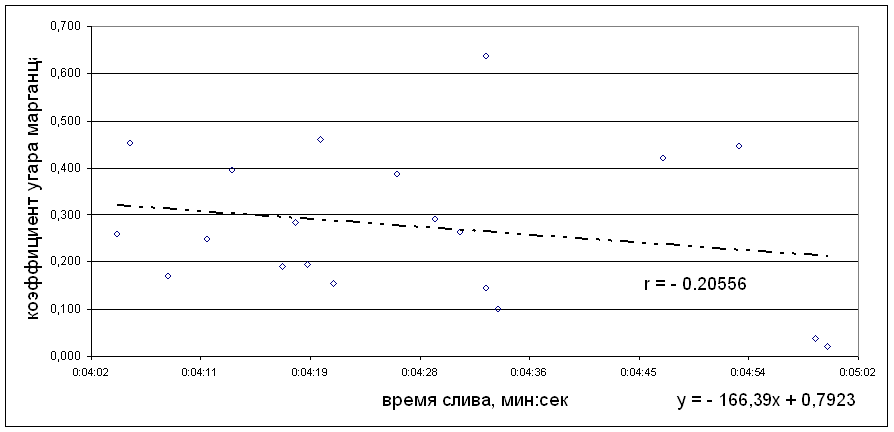

Рисунок 5.19 - Зависимость коэффициента угара марганца от времени слива, мин:сек

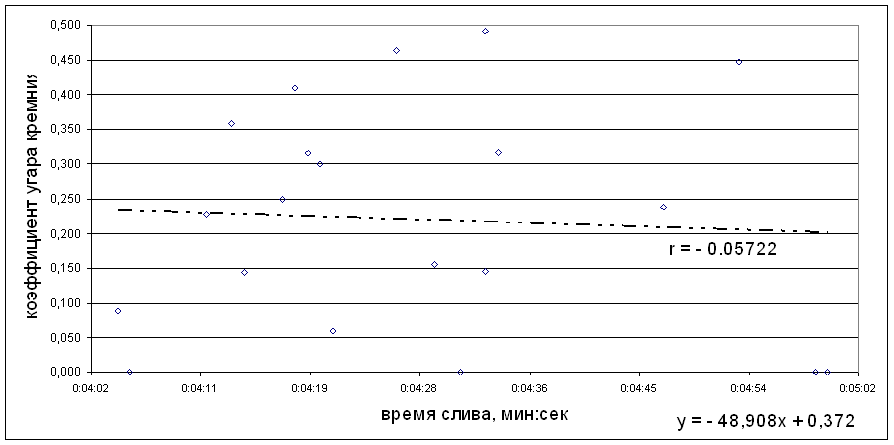

Рисунок 5.20 - Зависимость коэффициента угара кремния от времени слива, мин:сек

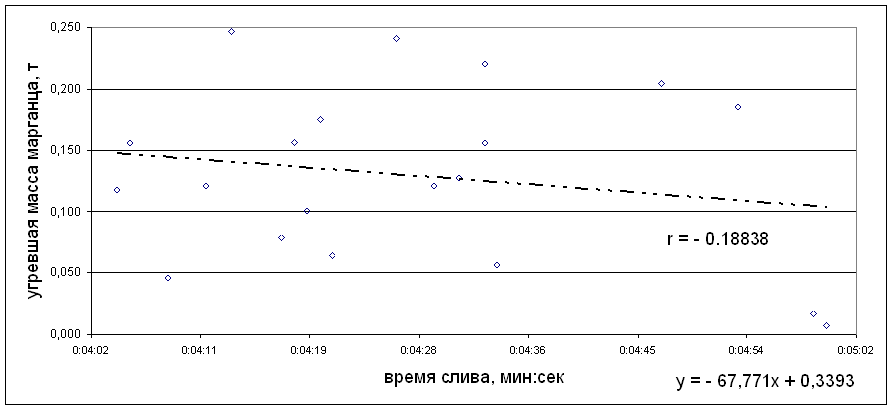

Рисунок 5.21 - Зависимость угоревшей массы марганца, т, от времени слива, мин:сек

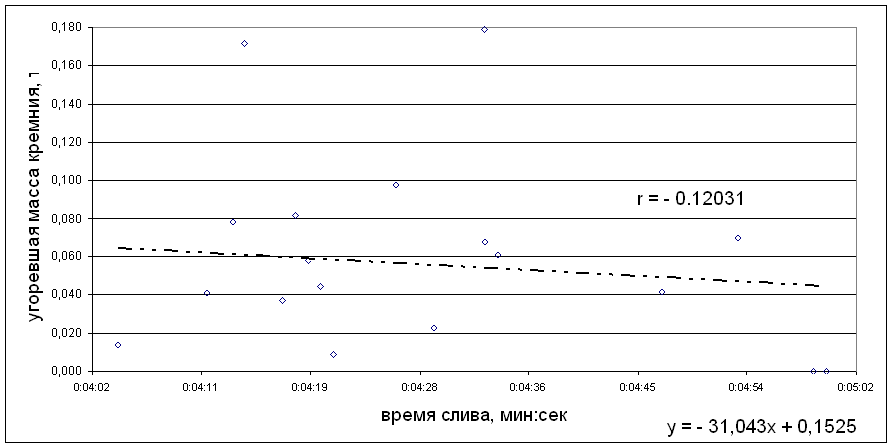

Рисунок 5.22 - Зависимость угоревшей массы кремния, т, от времени слива, мин:сек

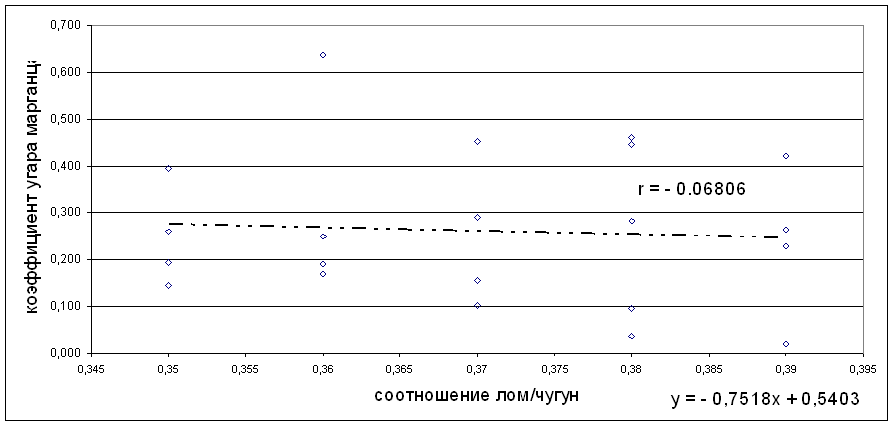

Рисунок 5.23 - Зависимость коэффициента угара марганца от соотношения лом/чугун

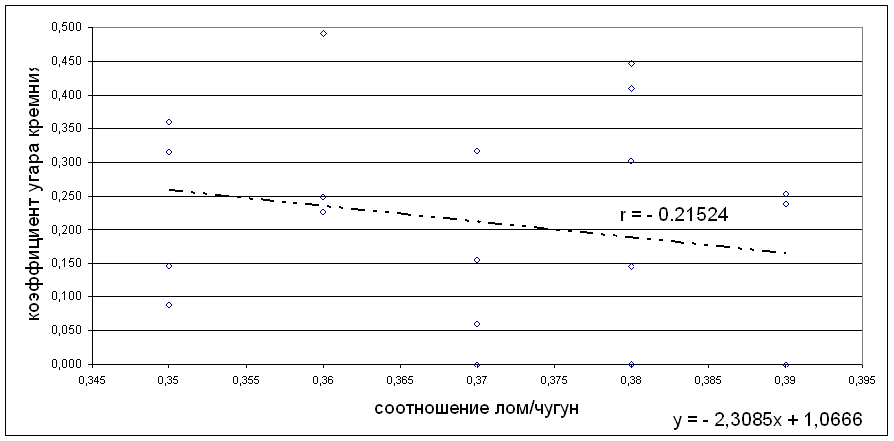

Рисунок 5.24 - Зависимость коэффициента угара кремния от соотношения лом/чугун

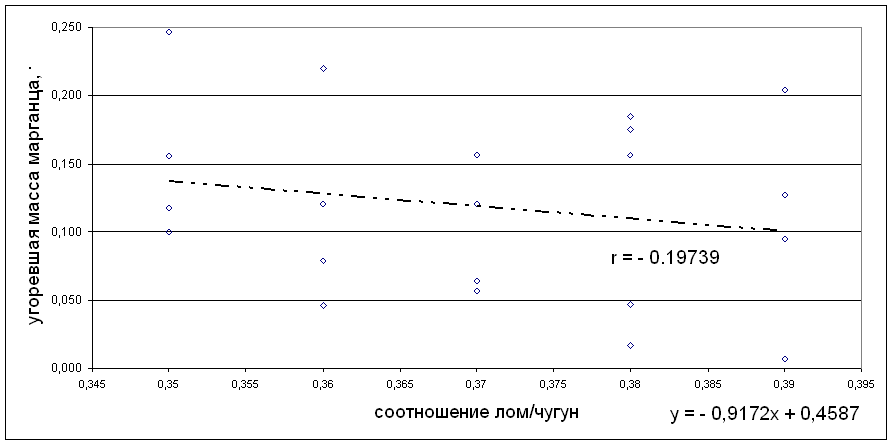

Рисунок 5.25 - Зависимость угоревшей массы марганца, т, от соотношения лом/чугун

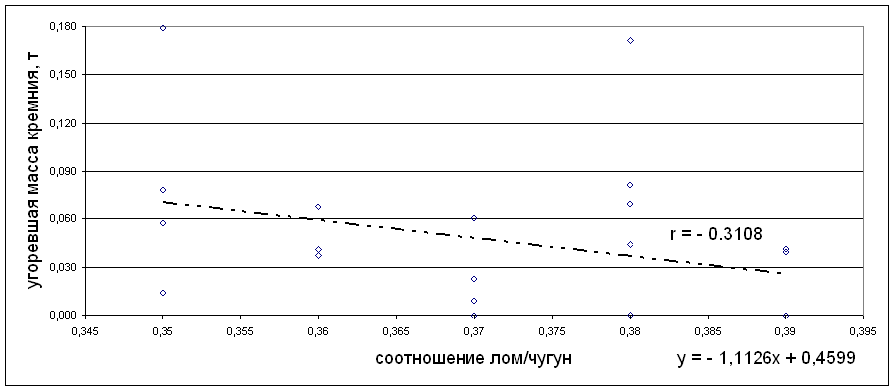

Рисунок 5.26 - Зависимость угоревшей массы кремния, т, от соотношения лом/чугун

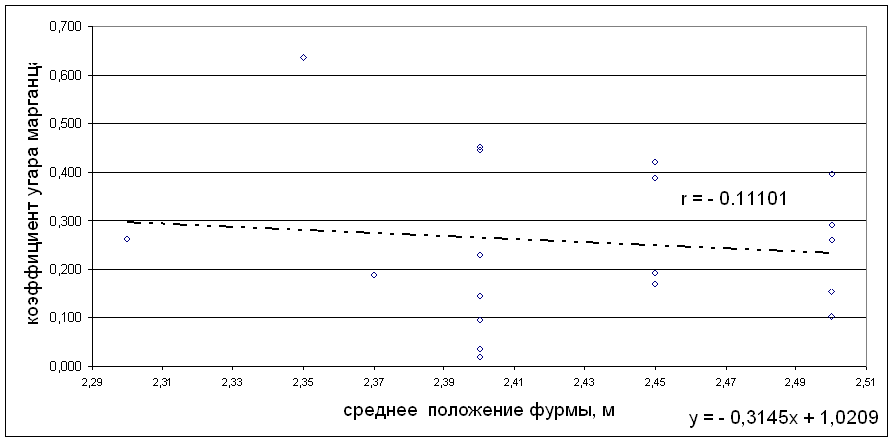

Рисунок 5.27 - Зависимость коэффициента угара марганца от среднего положения фурмы, м

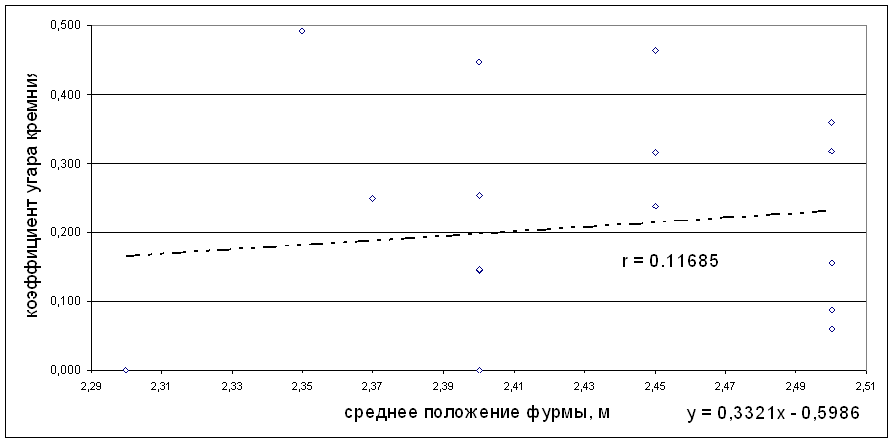

Рисунок 5.28 - Зависимость коэффициента угара кремния от среднего положения фурмы, м

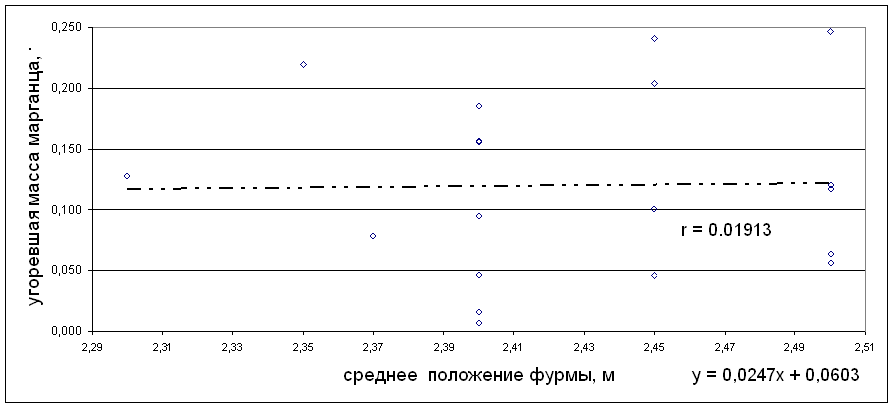

Рисунок 5.29 - Зависимость угоревшей массы марганца, т, от среднего положения фурмы, м

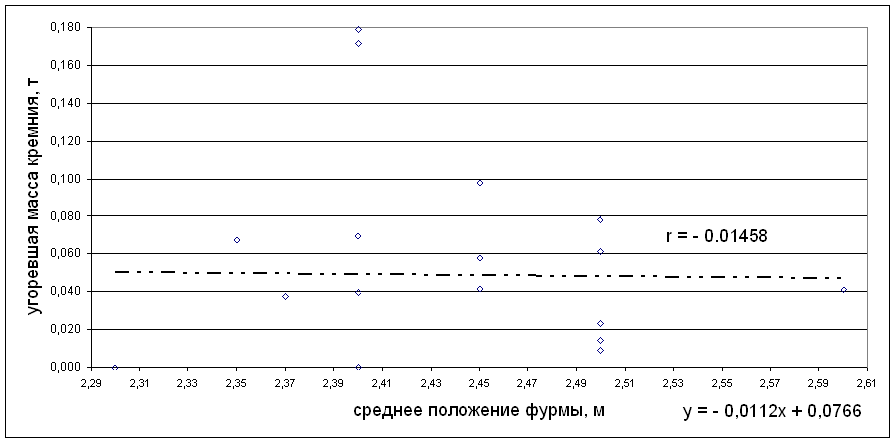

Рисунок 5.30 - Зависимость угоревшей массы кремния, т, от среднего положения фурмы, м

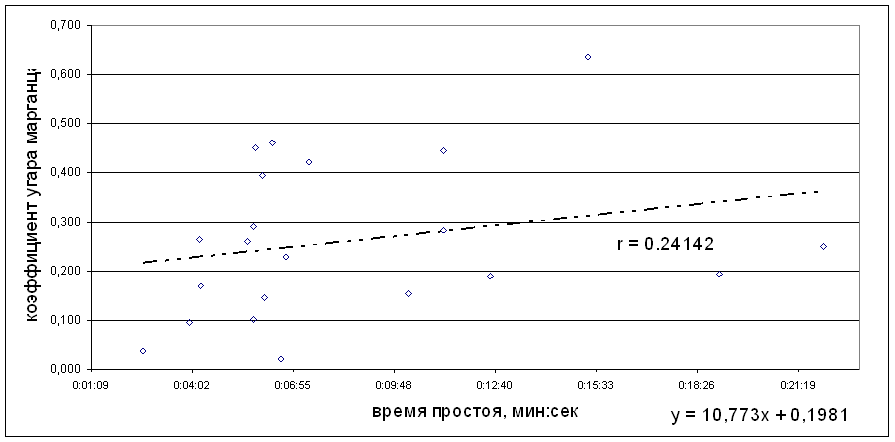

Рисунок 5.31 - Зависимость коэффициента угара марганца от времени простоя, мин:сек
