При добавлении полимера к ламелярной или биконтинуальной фазе в отсутствие суммарных сил притяжения между полимером и пленками ПАВ полимер может проникать в узкие водные щели или каналы только при небольших молекулярных массах и небольших радиусах инерции (рис. 10). При больших молекулярных массах полимер не может внедряться в структуру микроэмульсии и остается снаружи (рис. 11 и 12), вызывая дестабилизацию фазы ПАВ. Но уже умеренная гидрофобизация полимера приводит к ассоциации с пленками ПАВ, в результате чего стабильность фазы ПАВ увеличивается (рис. 13).

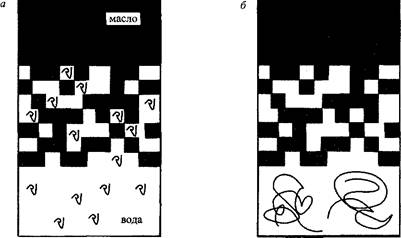

Рис. 10. При добавлении водорастворимого не ассоциирующегося полимера к биконтинуальной микроэмульсии, находящейся в равновесии с избытками воды и масла, происходит перераспределение полимера между фазами, которое сильно зависит от его молекулярной массы, а — Полимер с низкой молекулярной массой растворяется в микроэмульсии; б — полимерные клубки, размер которых превышает размер пор микроструктуры, не растворяются в микроэмульсионной фазе и остаются в водной фазе (или масляной, если полимер растворим в масле)

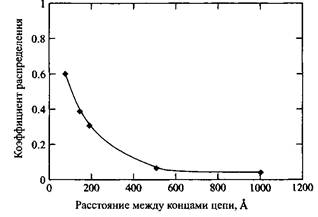

Рис. 11. Смеси декстрана и НПАВ обнаруживают фазовое разделение по сегрегативному механизму. Для трехфазной системы микроэмульсий, основанных на С12Е5, и декстрана обнаружено, что низкомолекулярный декстран переходит в микроэмульсионную фазу, а высокомолекулярный декстран — нет. Представлена зависимость коэффициента распределения декстрана в микроэмульсионной фазе от расстояния между концами цепи невозмущенного полимерного клубка. Размер пор микроэмульсии -300 А

Рис. 12. Распределение полимеров с большой молекулярной массой в нижней водной фазе трехфазной микроэмульсии приводит к дестабилизации и уменьшению объема микроэмульсионной фазы. Представлены относительные объемы фаз в зависимости от концентрации полимера

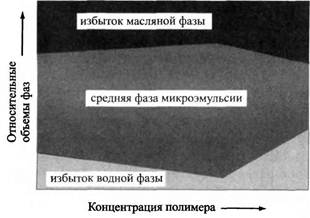

Рис. 13. В отличие от гидрофильного полимера, преимущественно переходящего в водную фазу трехфазной системы и дестабилизирующего микроэмульсионную фазу, соответствующий гидрофобизированный полимер ассоциируется с пленками ПАВ и внедряется в микроэмульсионную фазу, приводя к ее стабилизации. Представлены зависимости относительных объемов фаз от концентрации введенного полимера. Начальное набухание промежуточной фазы прекращается при высоких концентрациях полимера, когда эта фаза насыщается полимером при csat

4. Техническое использование смесей полимер - ПАВ

Использование смесей полимеров и ПАВ в различных комбинациях основано на проявляющихся в них физико-химических эффектах. К таким эффектам относятся: 1) возможность регулирования фазового состояния системы, 2) управление свойствами межфазных слоев, 3) формирование пространственных сеток за счет ассоциации. Но самая важная и наиболее изученная область применения таких смесей регулирование реологических свойств, например загущение систем или стимулирование гелеобразования в них. Можно создавать системы с использованием гидрофобизированных водорастворимых полимеров или гомополимеров, реагирующие на изменение внешних факторов. Например, возможно гелеобразование при повышении температуры.

Эффекты фазового поведения включают солюбилизацию нерастворимых в воде полимеров. Например, понижение мутности (повышение точки помутнения) растворов полимеров, происходящее при введении ионных ПАВ. Индуцируемое полимером мицеллообразование понижает концентрацию молекулярно растворенного ПАВ и его активность, что уменьшает раздражающее действие ПАВ.

Свойства межфазных слоев смесей ПАВ-полимер используются для повышения устойчивости суспензий, стабильность которых зависит от сложного сочетания разных парных взаимодействий. Добавление полимера может вытеснить ПАВ с межфазной границы или, наоборот, усилить его адсорбцию в зависимости от относительной стабильности комплексов полимер-ПАВ в растворе и на межфазных границах.

5. Компактизация молекул ДНК катионными ПАВ: применение в генной терапии

Двойная спираль ДНК представляет собой сильно заряженный и жесткий полианион. Из-за высокой плотности заряда ДНК сильно взаимодействует с катионными ПАВ. Изотермы связывания ПАВ молекулами ДНК обнаруживают сильную кооперативную ассоциацию, а фазовые диаграммы — сильное ассоциативное фазовое разделение. Поскольку ДНК имеет большую молекулярную массу, такие взаимодействия на молекулярном уровне можно непосредственно наблюдать с помощью микроскопа. При добавлении катионного ПАВ к раствору ДНК молекулы ДНК претерпевают конформационный переход из состояния вытянутого клубка в состояние компактной глобулы (рис. 14). Молекулы ДНК компактизуются индивидуально, и в широкой области концентраций клубки и глобулы сосуществуют.

Молекула нативной ДНК сильно вытянута вследствие электростатического отталкивания между различными участками полимерной молекулы (движущая сила обеспечивается энергией распределения противоионов). В присутствии многозарядных противоионов возникает сила притяжения, обусловленная эффектами ионионной корреляции, между различными участками молекулы ДНК, что приводит к свертыванию молекулы. ДНК индуцирует самоассоциацию катионных ПАВ, и возникающие агрегаты ПАВ действуют как многозарядные противоионы. Компактизацию ДНК под влиянием ПАВ можно рассматривать как ассоциативное разделение фаз на молекулярном уровне.

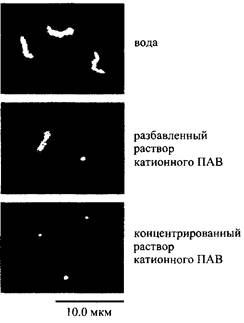

Рис. 14. При введении флуоресцентной метки молекулы ДНК можно непосредственно наблюдать с помощью флуоресцентного микроскопа. Добавление катионного ПАВ приводит к компактизации индивидуальных молекул ДНК

Многие болезни имеют генетическое происхождение и связаны с изменениями в последовательности ДНК. Для того чтобы ДНК могла переноситься в клетки, она должна быть в компактной конформации. Добавка катионных компонентов, в том числе катионных ПАВ, способствует трансфекции ДНК в клетки и потому представляет большой интерес для развития генной терапии.
