Строится график в координатах и из точки минимума на кривой определяется оптимальное рабочее флегмового число R: Rопт = 2,2 при

2.4 Расчет физико-химических параметров процесса колонны

Средние массовые расходы жидкости для верхней и нижней частей колонны определяются из соотношений:

LB = P · R = Ф = 4421 · 2,2 = 9726,2 кг/ч

LH = Ф + F = P · R + F = 9726,2 + 10000 = 19726,2 кг/ч

Средний расход пара по колонне постоянен:

G = P · (R + 1) = 4421 · (2,2 + 1) = 14147,2 кг/ч

средние концентрации жидкости:

средние концентрации пара:

где ; ; (график Х-У).

По диаграмме при средних концентрациях пара и жидкости определяются средние температуры пара, °С:

а) средние мольные массы жидкости:

;

б) средние мольные массы пара:

;

в) средние плотности пара:

;

,

г) средние плотности жидкости:

; ,

где ρ1 и ρ2 – плотности массы соответственно низкокипящего и высококипящего компонентов при температурах = 88,5ºС и = 103ºС

и – среднее массовые концентрации жидкости вверху и внизу колонны:

; ,

; = 800 кг/м3

; = 787,4 кг/м3

д) средние вязкости пара:

;

где и – среднее мольные массы пара в верху и низу колонны, кг/кмоль;

и – вязкости низкокипящего и высококипящего компонентов паровой смеси при температурах и , мПа·с

, 0,92 · 10-2 мПа·с;

, 0,923· 10-2 мПа·с

е) средние вязкости жидкости:

,

где и – вязкости НК и ВК компонентов жидкости при , мПа·с (табл. 2).

;

;

2.5 Определение диаметра колонны

Рабочая скорость пара для насадочной колонны:

,

где ρп и ρж – плотность пара и жидкости.

Насадка – Кольца Рашига 25х25х3.

f=200м2/м3

Е=0,74 м2/м3

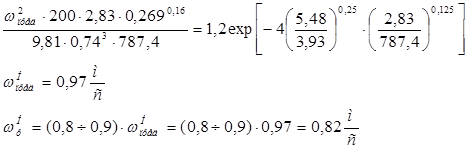

Низ колонны:

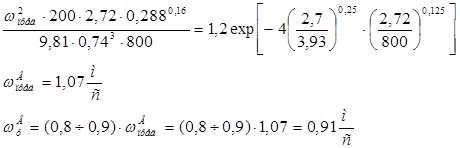

Верх колонны:

Диаметр колонны рассчитывают отдельно для верхней и нижней частей колонны:

Рассчитанные диаметры верхней и нижней частей колонны отличаются друг от друга на 3,5% < 10%, принимаем колонну одного диаметра, равного: D=1600 мм.

Принимаю d аппарата равным 1600 мм с насыпной насадкой, перераспределительными тарелками типа ТСН-ll (ОСТ 26-705-73) и распределительной тарелкой типа ТСН-lll (ОСТ 26-705-73).

Рабочая скорость пара в колонне при выбранном диаметре:

2.6 Определение тангенса угла наклона

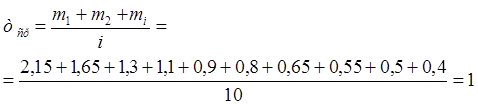

Коэффициент массопередачи зависит от угла наклона кривой равновесия, причем этот угол является переменной величиной. Поэтому линию равновесия из графика Х-У (рис. 1) разбивают на равные участки вертикальными линиями, проведенными через точки Х1 = 0,1; Х2= 0,2 и т. д. Для каждого участка определяют тангенс угла наклона отрезка кривой равновесия:

2.7 Определение высоты колонны Расчет высоты насадки методом ВЭТТ:
