1 ТЕХНОЛОГИЧЕСКАЯ СХЕМА

Ректификация – частичное или полное разделение гомогенных жидких смесей на компоненты в результате различия их летучести и противоточного взаимодействия жидкости, получаемой при конденсации паров, и пара, образующегося при перегонке.

Ректификация широко распространена в химической технологии и применяется для получения разнообразных продуктов в чистом виде, а также для разделения газовых смесей после их сжижения (разделение воздуха на кислород и азот, разделение углеводородных газов и др.).

Процесс ректификации не применяется при разделении чувствительных к повышенным температурам веществ, при извлечении ценных продуктов или вредных примесей из сильно разбавленных растворов, разделении смесей близкокипящих компонентов.

Технологическая схема процесса ректификации представленная на рис.1.

Исходную смесь из промежуточной емкости-1 центробежным насосом-2 подают в теплообменник-3, где подогревают до температуры кипения и подают в колонну на ту тарелку, где кипит смесь того же состава хF, т.е. на верхнюю тарелку нижней исчерпывающей части колонны. Верхняя часть колонны называется укрепляющей по легколетучему компоненту.

Внутри ректификационной колонны-4 расположены контактные устройства в виде тарелок или насадки. Снизу вверх по колонне движется пар, поступающий из выносного куба – испарителя (кипятильника)-5 (куб – испаритель может размещаться и непосредственно под колонной). На каждой тарелки происходит частичная конденсация пара труднолетучего компонента и за счет конденсации – частичное испарение легколетучего компонента. Начальный состав пара примерно равен составу кубового остатка хW, т.е. обеднен легколетучим компонентом. Таким образом, пар, выходящий из куба – испарителя и представляющий собой почти чистый труднолетучий компонент, по мере движения вверх обогащается легколетучим компонентом и покидает колонну в виде почти чистого пара легколетучего компонента. Для полного обогащения верхнюю часть колонны орошают в соответствии с заданным флегмовым числом жидкостью (флегмой) состава хР, получаемой в дефлегматоре-6 путем конденсации пара, выходящего из колонны. Пар конденсируется в дефлегматоре, охлаждаемом водой. Часть конденсата выводится из дефлегматора в виде готового продукта разделения – дистиллята, который охлаждается в теплообменнике-7 и направляется в промежуточную емкость-8. Флегма, стекая по колонне и взаимодействуя с паром, обогащается труднолетучим компонентом.

Из куба – испарителя отводят нижний продукт или кубовый остаток.

Из кубовой части колонны насосом-9 непрерывно выводится кубовая жидкость – продукт, обогащенный труднолетучим компонентом, который охлаждается в теплообменнике-10 и направляется в емкость-11.

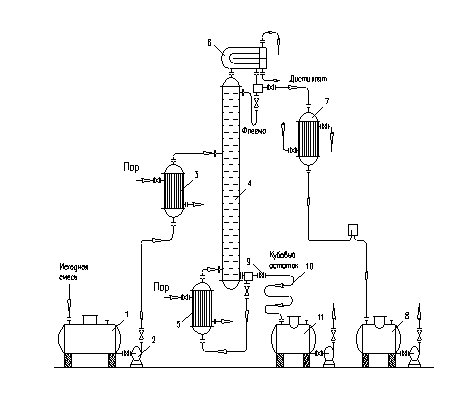

Рис. 1. Технологическая схема ректификационной установки

2 ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ АППАРАТА

2.1 Материальный баланс колонны

Производительность колонны по дистилляту Р и кубовому остатку W определяется из уравнений материального баланса:

,

где F, Р, W – расход исходной смеси, дистиллята, кубового остатка, кг/с;

ХF, ХР, ХW – концентрация низкокипящего компонента в исходной смеси, кубовой остатке и дистилляте.

F = 10000 кг/ч = 2,78 кг/с

= 1,26 кг/с

W = 2,78 – 1,26 = 1,52 кг/с

2.2 Пересчет массовых долей

Пересчет массовых долей в мольные:

,

где MA и MБ – молярные массы низкокипящего (бензол) и высококипящего (толуол) компонентов, кг/кмоль.

2.3 Расчет рабочего флегмового числа

Для технологического расчета ректификационной колонны необходимо построить равновесную зависимость между жидкостью и паром для смеси в координатах У–X и t–X,У.

Определяем минимальное флегмовое число:

– концентрация легколетучего компонента в паре, находящегося в равновесии с исходной смесью XF (графика У–X). = 70,5 %

Рабочее флегмовое число определяется как ,

где β – коэффициент избытка флегмы (β = 1,02÷3,5).

Определяется рабочее флегмовое число R, отрезок B, число теоретических тарелок в колонне nT, путем вписывания «ступенек» между равновесной и рабочими линиями. Рабочие линии строятся для каждого отрезка . Результаты расчетов заносим в таблицу 2.

Таблица 2
