Поддержание нормального технологического режима. Пока­затели р.аботы каждого аппарата строго регламентируются нор­мами технологического режима (стр. 289, 291). Температура в «горячей точке» должна быть не ниже 460 °С (при более низких температурах процесс перестает быть .устойчивым) и не выше 530 °С (во избежание перегрева катализатора). Температуру на выходе газа из колонны поддерживают не выше 200 °С, чтобы выходной трубопровод не подвергался водородной коррозии*.

На установках с трубопроводами горячего газа, изготовлен­ными из стали специальных марок, температура газовой смеси, выходящей из колонн синтеза, может составлять 250 °С.

Наиболее сложно регулирование режима работы колонны син­теза. Оно производится в основном по температуре «горячей точки», т. е. наиболее нагретой зоны катализатора. С увеличе­нием объемной скорости температура в зоне реакции снижается, уменьшение объемной скорости приводит к противоположным

* Реакция С+ 2Н2 = СН4, приводящая к уменьшению количества угле­рода в стали и нарушению ее структуры, при температуре более 200 °С резко усиливается.

результатам. Изменением интенсивности циркуляции газа целе­сообразно пользоваться до тех пор, пока не будет установлена наиболее выгодная нагрузка агрегата по газу. В дальнейшем нагрузку изменяют только при резких расстройствах технологи­ческого режима. Постоянным приемом регулирования темпера­туры процесса синтеза является изменение соотношений газовых потоков, направляемых в колонну через главный вентиль и хо­лодный байпас (иногда два байпаса, а в колоннах с полочной на­садкой — даже четыре). При повышении температуры, наблюдае­мом ранее всего на входе газа, открывают вентиль холодного байпаса до тех пор, пока температура не достигнет заданной нормы. Если же при полном открытии этого вентиля температура продолжает возрастать, для поддержания ее в нужных пределах прикрывают главный вентиль, что приводит к увеличению потока газа, идущего через холодный байпас.

При понижении температуры поступают обратным образом. Сначала полностью открывают главный вентиль, затем постепен­но прикрывают вентили- холодного байпаса. Если эти меры не дают эффекта, приходится уменьшать количество газа, подавае­мого в колонну.

В насадках колонн с двумя холодными байпасами (см. рис. VI-12, стр. 296) можно регулировать температуру как в верх­ней, так и в нижней и средней зонах катализатора и достигать наиболее выгодного соотношения температур в верхних и нижних слоях катализатора. В ^колоннах с полочной насадкой по су­ществу регулируется температура на каждой полке в отдель­ности .

В ходе технологического процесса требуется также постоян­нее регулирование работы других аппаратов установки синтеза аммиака (высота уровней жидкости в сепараторах аммиака, тем­пература конденсации газа и другие параметры).

Автоматическое управление агрегатом синтеза. Схема агрега­та с автоматическим управлением процессом синтеза аммиака показана на рис. У1-26. При таком управлении агрегатом автома­тически регулируются следующие параметры процесса: темпера­тура в колоннах синтеза; уровни жидкого аммиака в сепараторе и конденсационной колонне; температура газа, выходящего из аммиачного конденсатора; состав циркуляционного газа по со­держанию инертных примесей (СН4 и Аг); выдача жидкого ам­миака из газоотделителя на склад; давление в газоотделителе. ••$

Для автоматического регулирования используется наиболее распространенная в настоящее время пневматическая унифи­цированная система. Каждый узел регулирования состоит из датчика, преобразующего контролируемую или регулируемую величину в выходной сигнал, удобный для дистанционной пере­дачи и дальнейшего преобразования в соответствующий импульс; регулятора, состоящего из одного или нескольких блоков, обе-

спечивающих поддержание заданного закона регулирования тех­нологического параметра; вторичного прибора (самопишущего или показывающего) с встроенным датчиком и* переключателем; исполнительного механизма — регулирующего клапана с пневмо-приводом или другого устройства. Общий принцип действия системы можно пояснить на примере автоматического регули­рования температуры в колонне синтеза.

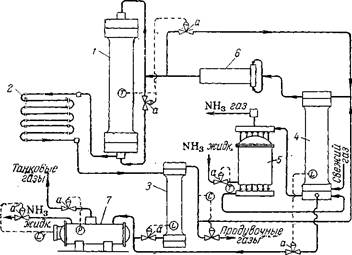

Рис. У1-26. Агрегат синтеза аммиака с автоматическим управлением:

У—колонна синтеза; 2—водяной конденсатор; 3—сепаратор жидкого аммиа­ка; 4—конденсационная колонна; 5—испаритель; 6—центробежный циркуля­ционный компрессор; 7—газоотделитель; а—регулирующий клапан; Г—из­мерители температуры; Ь—измерители уровня; Р— измеритель давления; С—регулятор состава.

Электродвижущая сила (э. д. с.), возникающая в термопаре (датчике), пропорциональна температуре, которая отсчитывает­ся на шкале измерительного прибора. Отклонение температуры от заданной преобразуется специальным устройством в импульс давления воздуха, приводящий в действие систему регулирования. Чем больше отклонение, тем сильнее воздействие, передаваемое регулятором органу управления.

При повышении температуры открывается вентиль холодного байпаса, при снижении он прикрывается. Если этот прием регули­рования не приводит к повышению температуры при закрытом байпасе, регулирование производится изменением объемной ско­рости. При этом регулятор начинает подавать сигнал на открытие вентиля «длинного байпаса», вследствие чего уменьшается коли­чество газа, подаваемого в колонну циркуляционным компрес­сором.

Нарушения режима и меры их предупреждения. Нарушения технологического режима могут вызываться ненормальной рабо­той смежных звеньев производственного процесса или внутрен­ними причинами, в большинстве случаев непосредственно завися­щими от обслуживающего персонала. К первой группе причин относятся: подача газа, загрязненного контактными ядами (чаще всего окисью углерода), резкое нарушение соотношений водорода и азота в газе, а также прекращение подачи охлаждающей воды или электроэнергии.

При содержании в газе более 300 см*1м3 СО прием азото-водо-родной смеси в цех синтеза прекращается. Если же работа отде­ления компрессии не переведена на режим выхлопа газа, он вы­дувается из агрегата синтеза. При этом необходимо постоянное наблюдение за давлением в системе, так как иначе возможно рез­кое повышение давления и разрыв трубопроводов. В тех случаях, когда при увеличении количества СО в газе, ее содержание не превышает 300 сма!м*, работа цеха синтеза обычно продолжается, но автоматизированные колонны следует переводить на ручное управление, не дожидаясь снижения в них температур. При этом прикрывают вентили холодного байпаса, уменьшают цирку­ляцию газа и прекращают продувку агрегатов после первичных сепараторов, заменяя ее продувкой до колонн. Одновременное понижение температуры в нескольких колоннах может происхо­дить не только при попадании в газ окиси углерода, но и при рез­ком нарушении состава свежего газа. При этом принимаются меры к поддержанию заданной температуры в колоннах.

В случае прекращения подачи воды требуется немедленная остановка цеха. В противном случае произойдет повышение температуры газа перед циркуляционными компрессорами и пре­кратится охлаждение их сальников.
