Исследования термической и окислительной деструкции полиакрилолитрила (ПАН), проведенные в течение последних лет [1—7], показала, что до сих пор не существует единого мнения о строении термообработанного полимера и механизмах протекающих реакций.

Настоящая работа представляет собой попытку исследования термоокислительной деструкции ПАН с применением ряда независимых методов: ТГА, химического и элементного анализов, а также оптической спектроскопии с целью получения полуколичественных оценок баланса протекающих реакций и, на основе этого, выделения основных и второстепенных путей деструкции.

Объектом исследований служил ПАН, полученный полимеризацией акрилонитрила в водной среде с концентрацией мономера в растворе 7%. Инициирующая система: КМnСч — Н2С2О4 (1:4). ММ полимера, оцененная вискозиметрически [8], составляет 105. Элементный состав: Н — 6,24; С — 66,97; N — 25,90%. Пленки полимера толщиной 25 мкм готовили из 5%-ного раствора полимера в ДМФА высушиванием при 60°. Остатки растворителя удаляли по методике, описанной в работе [7]. Термообработку проводили в токе воздуха или азота при 140—260°; температуру поддерживали с точностью ±2°. После прохождения камеры с образцом поток газа вместе с выделившимися продуктами деструкции последовательно пропускали через 0,1 н. растворы КОН и НС1. В первом улавливались синильная кислота, во втором — аммиак. Анализ конденсированных HCN и NH3 проводили методами, описанными в работе [9].

УФ-спектры снимали на спектрофотометре СФ-26, в канале сравнения которого находилась необработанная пленка полимера. ИК-спектры регистрировали на спектрофотометре «Specord IR-75».

С целью выявления главных реакций деструкции были количественно сопоставлены выделение продуктов распада, потери веса и изменение элементного состава ПАН. Из рис. 1, а видно, что при 180° на воздухе потеря веса во времени возрастает, достигает максимума, после чего монотонно уменьшается до нуля. Форма кривой 1 показывает, что, начиная с некоторого момента, процесс присоединения кислорода к полимеру преобладает над процессом выделения продуктов распада. При более высоких температурах (220 и 260°) кривые не имеют максимума. Выход кривых на насыщение говорит о наступлении динамического равновесия между процессами присоединения кислорода и выделения летучих продуктов.

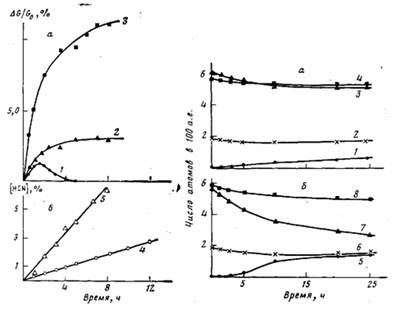

Рис. 1. Зависимости потери веса (AG/G0) ПАН (а) и количества HCN (в % к весу исходного образца) (б) от времени прогревания на воздухе при 180 (1, 4), 220 (2, 5),.260° (3)

Рис. 2. Изменение элементного состава ПАН в зависимости от времени термообработки на воздухе при 180 (а) и 230° (б): кислород (1, 5), азот (2, 6), водород (3, 7)г углерод (4, 8)

Из данных проведенного хроматографического анализа следует, что в описываемых условиях выделяются два химически различных соединения. Анализ продуктов пиролиза показал, что их основную часть составляет синильная кислота, представленные на рис. 1, б кривые демонстрируют практически линейную зависимость количества HGN от времени. Как видно из сопоставления кривых на рис. 1, а и б, потери веса происходят не только вследствие выделения HGN. Результаты анализа элементного состава ПАН в ходе процесса (рис. 2, а и б) показывают, что с наибольшей скоростью уменьшается содержание атомов водорода в полимере. При этом разный наклон кривых 1 и 4 (рис. 1,а и б) означает, что водород выделяется не только в виде HCN. За любой выбранный промежуток времени величина АН/АО»2 (где АН и АО — изменение содержания водорода и кислорода соответственно), т. е. один атом кислорода обменивается на два атома водорода, что указывает на выделение Н20. Количество Н20 было вычислено на основании кривых изменения элементного состава по уменьшению содержания водорода с поправкой на выделение водорода в виде HCN. Таким образом, водород участвует в двух реакциях — выделения HCN и Н20.

Обращает на себя внимание изменение содержания кислорода в полимере (рис. 2,а, б). В течение некоторого времени (~3 ч) кислород присоединяется очень медленно, затем происходит быстрое увеличение его содержания, после чего наклон кривой практически перестает меняться. S-образная форма кривой показывает, что процесс лимитируется химической реакцией образования промежуточных структур, способных присоединять кислород лучше, чем исходный ПAH. Из числа промежуточных продуктов деструкции, способных активно присоединять кислород, по-видимому, наиболее вероятными являются сопряженные циклические последовательности типа тетрагидронафтиридина. Известно, что эти структуры, являющиеся по сути дела полишиффовыми основаниями, присоединяют кислород, образуя N-оксиды даже при комнатной температуре. При повышенной температуре такие реакции протекают с очень высокими скоростями [10]. Косвенным подтверждением присоединения кислорода именно к азоту, находящемуся в составе промежуточных циклических структур, являются кинетические кривые изменения элементного состава ПАН при более высокой температуре (рис. 2, б). Из этих кривых видно, что число атомов присоединенного кислорода постепенно приближается к числу атомов азота. 1

Суммарное количество выделившихся HCN и Н20 в пределах погрешности (с поправкой на присоединение кислорода) оказалось равным величине потерь веса, измеренных методом ТГА. Таким образом, эти оценки указывают основные реакции, в которых участвует кислород: выделения HCN, окислительного дегидрирования и присоединения к азотсодержащим структурам, образующимся в ходе термической деструкции. С целью выяснения и уточнения механизмов перечисленных реакций, а также реакций, в ходе которых летучие продукты не выделяются, описанные выше результаты были сопоставлены с данными ИК- и УФ-спектров деструктированного ПАН.

Наиболее ранние стадии термической деструкции фиксируются изменением электронных спектров ПАН. При низких температурах и небольших временах термообработки в спектре присутствует практически одна полоса поглощения с максимумом в области 260 нм. По мере увеличения температуры или времени обработки пленки ПАН со стороны больших длин волн появляется вторая полоса, испытывающая небольшой батохромный сдвиг при увеличении времени прогревания. Например, в случае прогревания при 140° полоса сдвигается с 370 нм при 1 ч термообработки до 390 нм при 5 ч (рис. 3, а).

Существующие в настоящее время интерпретации УФ-спектров деструктированного ПАН [11—13] являются не совсем удачными. Во-первых, спектр представляет собой суперпозицию двух сильно перекрывающихся широких полос (АА>/2>50 нм), у которых даже в растворах отсутствует выраженная колебательная структура. Поэтому, хотя и возможно предположение о том, что обе полосы — результат перекрывания ряда близко расположенных полос, нельзя выделить и достоверно определить положение их максимумов. Во-вторых, даже если бы это и удалось, было бы невозможно провести однозначное отнесение компонент. Это связано с тем, что число вероятных структур, поглощающих в тех же областях, слишком велико. С учетом сказанного неубедительной представляется интерпретация УФ-спектров деструктированного ПАН на основе так называемой полиеновой модели [13], в которой коротковолновая полоса приписывается поглощению коротких полиенов, длинноволновая — постепенно удлиняющихся (га>4). Следует отметить, что спектр термообработанного ПАН сильно отличается от спектров деструктированного ПВС [14] и полиа-хлоракрилонитрила (ПХАН) [15], в которых образуются сопряженные участки —С=С— различной длины. Остается неясным также, почему коротковолновая полоса в спектре деструктированного ПАН не меняет своего положения, а длинноволновая сдвигается по мере увеличения времени прогревания. Этого не объясняет и отнесение наблюдаемых полос к л,л*-переходам в циклических фрагментах различной длины, в которых образуются сопряженные связи —C=N— [12]. По-видимому, коротковолновая полоса (с некоторыми уточнениями) действительно может быть обусловлена такими переходами. Отнесение же длинноволновой полосы во всех моделях остается неясным, особенно в свете данных о том. что системы, содержащие только сопряженные связи —C=N—, не поглощают в области 320-420 нм [10, 17].
