Такое различие в форме рефлекса может быть связано с различной природой этих рефлексов, первые рефлексы имеют индексы hOO, а последний - 00/. Кроме того, на рентгенограмме полимера 6 отсутствует внутримолекулярный рефлекс с d ~ 12 А. Отсутствие указанного рефлекса может быть следствием высоко регулярного строения цепи полимера 6 и наличия в ней симметрии типа 2[, характерной, например, для макромолекул "Кевлара". Меридиональный рефлекс, который согласно проведенному отнесению соответствует межслоевому расстоянию, в таб-

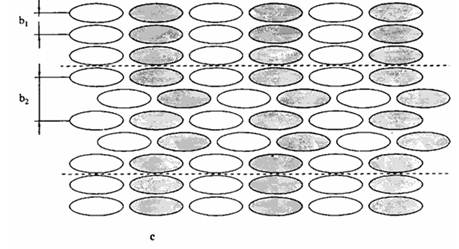

Рис. 4. Иллюстрация гипотезы о существовании двух типов слоевых упаковок с bj = 3.40 ubi = 5.07 А в полимере 6. Показано сечение упаковки по плоскости (200), т.е. укладка бензольных колец боковых ответвлений. Заместители соседних по а макромолекул отличаются на рисунке различным тонированием.

Видно, что структура с b2 может быть получена из упаковки с bj смещением ближайших вдоль Ь слоев макромолекул в направлении с на величину с/2. Штриховыми линиями отмечена условная граница летках полимера 6 характеризуется заметно меньшей величиной d ~ 3,4 А, что означает более плотную по сравнению с полимером 5 упаковку слоев макромолекул. Вероятно, это связано с более плоской формой макроцепи полимера 6, позволяющей соседним в направлении вектора b плоскостям сблизиться вплоть до соприкасания их ван-дер-ваальсовых радиусов. О более плотной упаковке кристаллической фазы полимера 6 свидетельствует также более высокая макроскопическая плотность спрессованной из него таблетки- 1.328 г/см3.

Отметим также, что на рентгенограмме полимера 6 присутствует дополнительный по сравнению с полимером 5 меридиональный рефлекс с d~5.01 А, характеризующийся значительной полушириной в радиальном направлении и существенной дезориентацией. По нашему мнению, он отвечает рассеянию на другом типе слоевой упаковки, получающейся из максимально плотной с d01o = 3.40 А смещением части макроцепей вдоль направления с (рис. 4). При этом следует учитывать, что в реальной упаковке полимера 6 два типа слоевых структур присутствуют в виде чередующихся блоков конечной протяженности вдоль Ь.

Таким образом, синтезированы новые полимеры, имеющие жесткую основную цепь и жесткие симметрично расположенные мезогенные заместители. Как оказалось, симметричное расположение заместителей в этом типе полимеров очень сильно понижает растворимость по сравнению с несимметричным замещением [1], что затрудняет получение высокомолекулярных продуктов. Это может быть связано с тем, что более симметричные молекулы сильнее взаимодействуют друг с другом в кристаллической решетке. Из-за низкой молекулярной массы полимеров полученные образцы были хрупкими и поэтому мы не проводили исследование их механических свойств. Однако, согласно данным рентгеноструктурного анализа и компьютерного моделирования, можно предположить, что в синтезированных полимерах имеет место частичное взаимопроникновение боковых заместителей. Это согласуется с теоретическими представлениями для данного класса полимеров [2]. Результаты расчета ставят под сомнение сделанное в работе [5] заключение о том, что боковые ответвления не входят в пространство между заместителями соседней макромолекулы, а образуют структуру наложенных друг на друга и сдвинутых вдоль слоев. В реальном случае, по-видимому, вследствие существования разных конформаций боковых ответвлений сочетаются как взаимопроникновение, так и наложение соседних заместителей, т.е. существование протяженной последовательности взаимоперекрывающихся заместителей представляется маловероятным.
