потенциалом. Ионы ударяют в поверхность первого динода, вызывая испускание электронов. Эти электроны затем притягиваются к следующему диноду, имеющему больший потенциал, и поэтому генерируется больше вторичных электронов. В конце концов, после включения значительного числа динодов, образуется каскад электронов, который даёт общий ток больше в миллион раз и даже ещё больше.

Высокоэнергетический динод (HED) использует ускоряющее электростатическое поле для увеличения скорости ионов. Так как сигнал электронного умножителя сильно зависит от скорости иона, HED служит для увеличения интенсивности сигнала, а, следовательно, и чувствительности.

Цилиндр Фарадея

Включает в себя удар ионов по поверхности динода (BeO, GaP или CsSb), который вызывает выброс вторичных электронов. Этот временный выброс электронов вызывает положительный заряд на детекторе, и поэтому ток электронов по направлению к детектору. Такой детектор не особенно чувствителен, давая очень ограниченное усиление сигнала, но зато он устойчив к относительно высокому давлению.

Фотоумножитель с преобразующим динодом

Фотоумножитель с преобразующим динодом (рис. 3.3) не является обычно используемым электронным умножителем, хотя он похож на него по устройству: вторичные электроны ударяют в фосфоресцирующий экран вместо динода. Фосфоресцирующий экран высвобождает фотоны, которые детектируются фотоумножителем. Фотоумножители действуют так же, как электронные: в них падающий на сцинтилляционную поверхность фотон вызывает высвобождение электронов, которое усиливается по каскадному принципу. Преимуществом преобразующего динода является то, что трубка фотоумножителя герметично вакуумирована, не подвержена воздействию среды масс-спектрометра и, тем самым, исключена возможность её загрязнения. Это увеличивает срок службы таких детекторов по сравнению с обычными электронными умножителями. Обычно срок службы увеличивается на пять лет притом, что они имеют такую же чувствительность, что и электронные умножители.

Матричный детектор

Линейный детектор – группа индивидуальных детекторов, расположенных в матрицу. Матричный детектор, который пространственно определяет ионы в зависимости от их m/z, обычно используется с анализаторами масс магнитного сектора. Пространственно разделённые ионы могут быть детектированы одновременно матричным детектором. Основным преимуществом такого подхода является то, что при малом диапазоне масс, нет необходимости в сканировании, и поэтому увеличивается чувствительность. [1]

Зарядовый (индуктивный) детектор

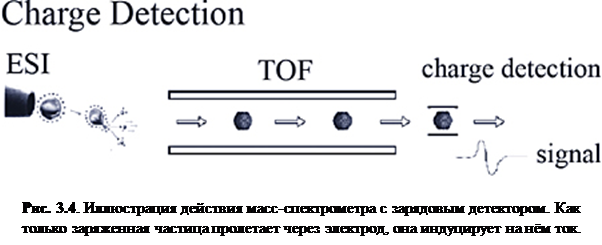

Зарядовый детектор просто распознаёт движущуюся заряженную частицу (ион) по тому, как она индуцирует ток на электроде просто из-за своего быстрого движения. Обычный сигнал показан на рис. 3.4. Этот тип детектирования широко применяется в FTMS, чтобы генерировать экранирующий ток иона. Детектирование не зависит от размера иона и поэтому может применяться к таким частицам, как целые вирусы.

Таблица 3.1. Общее сравнение детекторов.

Детектор	Преимущества	Недостатки
Цилиндр Фарадея	хорошо для проверки переноса ионов и измерений с низкой чувствительностью	Слабое усиление (~10)
Фотоумножитель с преобразующим динодом (сцинтилляционный счётчик)	Устойчивый Большой срок службы (>5 лет) Чувствительный (достигает ≈106)	Не может быть выставлен на свет во время операции
Электронный умножитель	Устойчивый Быстрой распознавание Чувствительный (достигает ≈106)	Более короткий срок службы по сравнению со сцинтилляционным счётчиком (~3 лет)
Высокоэнергетический диноды с электронным умножителем	Увеличенная чувствительность к массе	Может сокращать срок службы электронного умножителя
Матрица	Быстрый и чувствительный	Уменьшает разрешение Дорог
Детектирование заряда	Detects ions independent of mass and velocity	Ограниченная совместимость с большинством других существующих приборов

Вакуум масс-спектрометра

Всем масс-спектрометры нужен вакуум, чтобы ионы могли достичь детектора без столкновений с другими газообразными молекулами или атомами. Если такие столкновения случаются, прибор подвержен уменьшению разрешения и чувствительности. Высокие давления также могут вызывать разряд напряжений в землю, что может повредить прибор, его электронику или компьютерную систему, обслуживающую масс-спектрометр. Мощная утечка, и основанный на ней прорыв атмосферы внутрь прибора, может серьёзно повредить масс-спектрометр, уничтожив электростатические линзы, забрызгав оптику насосным маслом или повредив детектор. В общем, поддержание хорошего вакуума является ключевым моментом в получении высококачественных спектров.

Одним из первых препятствий, встреченных изобретателями масс-спектрометрии, было совмещение источника образцов и масс-спектрометра. Образцы, находящиеся при атмосферном давлении (760 Торр) перед помещением в вакуум масс-спектрометра (~10-6 Торр), что является разностью в давлении приблизительно в миллиард раз. Одним из подходов является введение образца через капиллярную колонку (ГХ) или через малое входное отверстие непосредственно в прибор. Другим подходом является изолирование камеры ввода образца при помощи вакуумного клапана (MALDI) и, после достижения приемлемого вакуума над образцом (<10-2 Торр) образец может быть представлен в основную часть вакуумной камеры (<10-5 Торр).

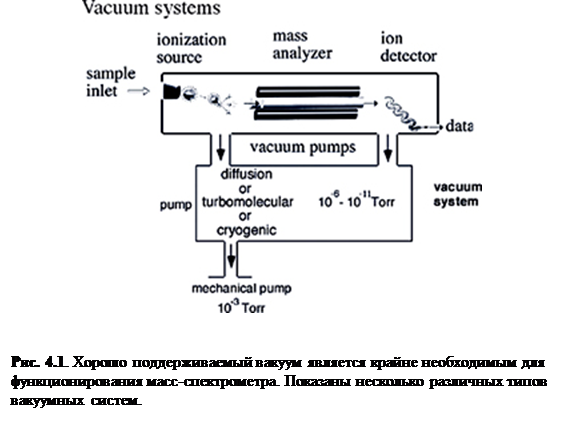

Масс-спектрометр показан на рис. 4.1 с тремя альтернативными насосными системами. Все три системы способны давать высокий вакуум, и все заканчиваются механическими насосами. Механический насос служит «рабочей лошадкой» для большинства масс-спектрометров и служит для получения первоначального вакуума порядка 10-3 Торр. После получения вакуума в 10-3 Торр, могут быть активированы другие насосные системы, такие как диффузионные, криогенные или турбомолекулярные, которые позволяют достичь вакуума до 10-11 Торр. [1]
