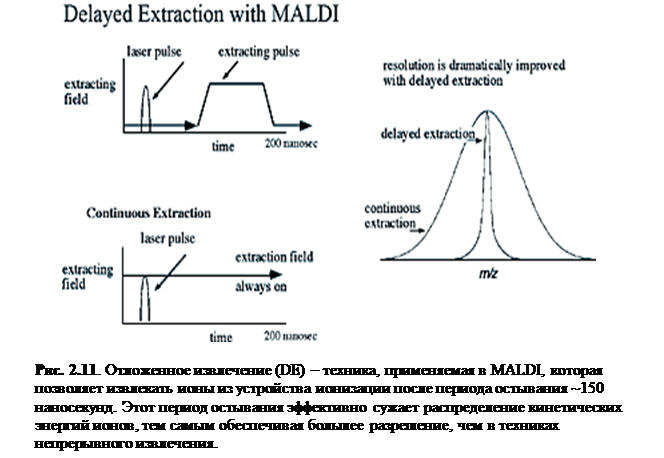

На начальных этапах развития MALDI-TOF, эти приборы имели относительно низкое разрешение, которое серьёзно ограничивало их точность. Нововведением, которое оказало существенный эффект на увеличение разрешающей силы MALDI времяпролётных приборов было отложенное извлечение (DE), как показано на рис. 2.11. В теории, отложенное извлечение означает просто охлаждение и фокусировку ионов сразу после акта MALDI, но на практике сначала было проблемой включать и выключать импульсы в 10000 вольт за наносекунды.

В традиционных приборах MALDI, ионы ускоряются из устройства ионизации сразу после образования. Однако, отложенное извлечение ионов позволяет им «остыть» в течение ~150 наносекунд перед ускорением в анализатор. Этот период охлаждения генерирует набор ионов с гораздо меньшим распределением кинетической энергии, значительно уменьшая временной разброс ионов, когда они входят в TOF анализатор. В общем, это приводит к увеличению разрешения и точности. Выгоды отложенного извлечения значительно сокращаются для больших макромолекул, таких как белки (>30000 Да). [3]

Квадрупольная времяпролётная масс-спектрометрия

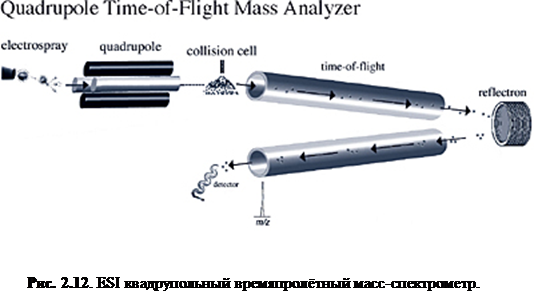

Квадрупольные времяпролётные анализаторы масс обычно совмещаются с устройствами ионизации электроспрея, а в последнее время успешно совмещаются с MALDI. ESI quad-TOF (рис. 2.12) комбинирует стабильность квадрупольного анализатора с высокой эффективностью, чувствительностью и точностью времяпролётного рефлектронного анализатора масс. Квадруполь может выступать как простой квадрупольный анализатор, чтобы сканировать определённый диапазон m/z. Однако он может быть также использован, чтобы селективно выделить ион-прекурсор и направить его в ячейку столкновения. Получившиеся фрагментарные ионы затем анализируются TOF рефлектронным анализатором масс. Квадрупольный TOF использует способность квадруполя выделять отдельный ион и способность TOF-MS совершать одновременное и точное измерение ионов по всему диапазону масс за короткий период времени. Квадрупольные TOF анализаторы выдают большую чувствительность и точность, нежели тандемные квадрупольные приборы при получении полных фрагментарных масс-спектров.

Квадрупольный TOF прибор может использовать квадрупольный или TOF анализаторы независимо или совместно для тандемных MS экспериментов. TOF компонент прибора имеет больший m/z предел, превышающий 10000. Высокая разрешающая сила (~10000) TOF также обеспечивает хорошую точность измерения массы – порядка 10 ppm. Из-за своей высокой точности и чувствительности, ESI quad-TOF масс-спектрометр внедряются в решение проблем протеомики и фармакокинетики.

Масс-спектрометрия с Фурье-преобразованием (FTMS)

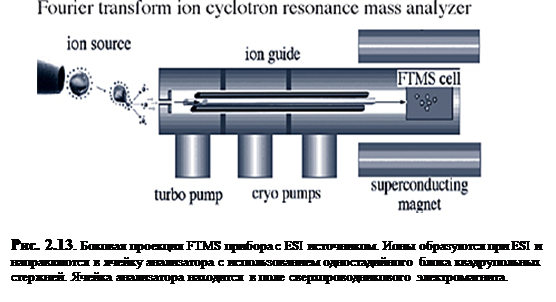

FTMS основана на принципе наблюдения за орбитальным движением заряженных частиц в магнитном поле (рис. 2.13-14). Пока ионы движутся по орбитам, импульсный радиочастотный (RF) сигнал используется для их возбуждения. Это RF возбуждение позволяет ионам продуцировать заметный экранирующий ток, вводя их в когерентное движение и увеличивая радиус орбиты. Экранирующий ток, генерируемый всеми ионами, может быть затем Фурье-преобразован, чтобы получить составляющие частоты различных ионов, которые соотносятся с их m/z. Так как частоты могут быть определены с высокой точностью, соответствующие им m/z также могут быть вычислены с высокой точностью. Важно отметить, что сигнал генерируется только когерентным движением ионов в условиях ультравысокого вакуума (10-11-10-9 Торр). Этот сигнал должен быть измерен за минимальное время (обычно от 500 мс до 1 секунды), чтобы обеспечить высокое разрешение. По мере увеличения давления, сигнал затухает быстрее, вследствие потери когерентности движения из-за столкновений (например, меньше чем за 150 мс) и не позволяет провести измерения с высоким разрешением (рис. 2.14). [15]

Ионы, находящиеся в когерентном циклотронном движении между двумя электродами изображено на рис. 2.13. По мере того, как положительно заряженные ионы двигаются от верхнего электрона и приближаются к нижнему, электрическое поле ионов вынуждает электроны внешней цепи течь и накапливаться на нижнем электроде. На другой половине циклотронной орбиты электроны покидают нижний электрод и накапливаются на верхнем электроде, когда ионы приближаются. Колебательное движение электронов внешней цепи называется экранирующим током. Когда смесь ионов с различными значениями m/z одновременно ускоряется, сигнал экранирующего тока на выходе усилителя представляет собой составной установившийся сигнал с составляющими частотам, соответствующими каждому значению m/z. Проще говоря, все ионы, запертые в ячейке анализатора, возбуждаются до высоких циклотронных орбит при помощи радиочастотного импульса. Составной установившийся сигнал экранирующего тока ионов по мере их релаксации обрабатывается компьютером, и используется преобразование Фурье для выделения индивидуальных циклотронных частот. Влияние давления на сигнал и разрешение продемонстрировано на рис. 2.14.

Вдобавок к высокому разрешению, FTMS также обладает способностью обеспечивать эксперименты с многократными столкновениями (MSn). FTMS способна к исключению всех ионов, кроме нужного. Выделенный ион затем подвергается столкновению с газом (или другой форме возбуждения: лазерному облучению или электронному захвату) для вызывания фрагментации. Анализ масс может быть затем проведён для фрагментов, чтобы получить спектр фрагментации. Высокое разрешение FTMS/MS также даёт точные измерения масс фрагментов.

FTMS является довольно новым методом для биомолекулярного анализа, но множество её преимуществ делают её всё более и более интересной. Сейчас становится всё более обычным объединение ультравысокого разрешения (>105) FTMS с большим разнообразием способов ионизации, включая MALDI, ESI, APCI и EI. Результатом высокой разрешающей способности FTMS анализатора является высокая точность (часто порядка долей ppm) как показано для белка на рис. 2.16, где можно видеть отдельные пики изотопов. Фурье преобразование сигнала ICR значительно увеличивает удобство ICR за счёт одновременного измерения перекрывающихся частот, произведённых внутри ячейки ICR. Индивидуальные частоты могут быть затем легко и точно переведены в m/z ионов.

В общем, увеличение магнитного поля (B) оказывает благоприятный эффект на характеристики. Фурье преобразование IRC сигнала, измеряя перекрывающиеся частоты одновременно, позволяет достичь высокого разрешения и большой точности определения масс без соответствующего уменьшения чувствительности. Это – чёткое отличие от двухсекторными приборами, которые подвержены потерям чувствительности при высочайших разрешении и точности. Высокие возможности разрешения FTMS прямо связаны с полем FTMS сверхпроводящего магнита, так как увеличение разрешения прямо пропорционально полю. Ионная вместимость, так же как MS/MS эксперименты по кинетической скорости увеличиваются пропорционально квадрату величины поля, тем самым увеличивая динамический диапазон и фрагментарную информацию. Одним из препятствий в увеличении B является эффект магнитного зеркала, когда перенос ионов внутрь магнитного поля становится всё более трудным из-за магнитных силовых линий. Также, изготовление высокопольных магнитов с большими отверстиями превосходной гомогенностью поля (для IRC) становится технически всё более сложным. [16]
