На приведенной схеме показан предпочтительный вариант, при котором обрабатываемый раствор подается в катодное отделение. Можно также подавать раствор в анодное отделение и выводить обработанный раствор из катодного отделения (с соответствующей заменой трубопроводов для подачи и слива раствора). Необходимо также иметь в виду, что между центральным отделением и наружными отделениями существует гидравлический напор А.

Эффективность процесса в описанном электролизере может быть увеличена за счет введения в катодное отделение дополнительного электрода 17 и пропускания переменного тока между электродами 12 и 17, как показано на схеме. В результате этого повышается степень извлечения серебра. Постоянный ток на электроды 9 к 12 подается от батареи 10, а переменный ток на электроды 17 и 12 от источника тока 13.

Источники постоянного и переменного тока электрически изолированы Друг от друга. Частота переменного тока может составлять 1-800 Гц, предпочтительно 10-120 Гц при наиболее предпочтительном для практических целей значении 60 Гц.

Плотность Переменного тока может составлять 1,1-215 А/м4, предпочтительно 11-110 А/м2 н особенно предпочтительно 32-81 А/ма.

Для осуществления способа на электроды подают переменный ток с частотой 0,5-800 Гц при плотности тока 11-215 А/м2, в результате чего на электродах, погруженных в раствор происходит выделение AgO. Электролиз можно проводить и при плотностях тока более 215 А/м2, однако в этом случае будет также происходить и разложение раствора, препятствующее его повторному использованию. Этот метод может быть использован также и для извлечения серебра в виде AgO из других растворов.

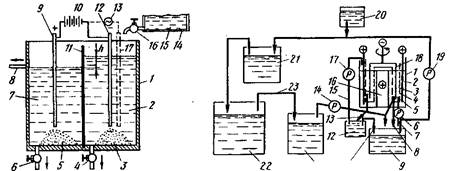

Рис. 1

Процесс проводят в электролизере, имеющем анодное и катодное отделения, разделенные диафрагмой. Выделение серебра из отработанного фиксирующего раствора происходит в катодном отделении, а в анодное отделение заливают отработанный или свежий фиксирующий раствор, либо раствор уже подвергнутый электролизу.

На рис. 1 представлена схема аппарата для осуществления этого процесса. Электролизер состоит из катодного отделения 3, анодного отделения 5, катода 18, анода 2 и диафрагмы, отделяющей катодное отделение 3 от анодного отделения 5. Отработанный фиксирующий раствор перекачивают из резервуара 24 в циркуляционный резервуар 9 с помощью насосов 14 (необходимо отметить, что линия, идущая от насоса 14, далее разделяется на две линии; по одной раствор подается в катодное отделение 3, а по другой в резервуар 9); из резервуара 9 раствор поступает в катодное отделение 3. Отработанный фиксирующий раствор перетекает в резервуар 24 из резервуара 22 по линии 23. Резервуар 22 предназначен для проведения фиксажа и фактически не относится к аппаратуре для проведения описываемого процесса.

Отработанный фиксирующий раствор из циркуляционного резервуара 9 подается насосом 6 по линии 7 в катодное отделение 3, а возвращается из катодного отделения в резервуар 9 по линии 8. Таким образом, отработанный фиксирующий раствор циркулирует между циркуляционным резервуаром 9 и катодным отделением 3. Анодное отделение 5 предварительно заполняют фиксирующим раствором. После того, как введено определенное количество отработанного фиксирующего раствора включается циркуляционный насос 6 и подготовка к электролизу на этом заканчивается.

Как уже было сказано, циркуляционный насос 6 предназначен для циркуляции отработанного фиксирующего раствора между катодным отделением 3 и циркуляционным резервуаром 9. Если объем катодного отделения 3 меньше, чем объем фиксирующего раствора, подаваемого на электролиз, насос 6 используют для регулирования количества раствора, подаваемого из циркуляционного резервуара 9 в катодное отделение 3. С Другой стороны, если объем катодного отделения 3 больше, чем объем фиксирующего раствора, подаваемого на электролиз, в использовании насоса 6 нет необходимости.

При пропускании через систему электрического тока в катодном отделении 3 происходит выделение серебра и регенерация раствора. После проведения электролиза в течение определенного периода времени (предпочтительно до тех пор пока остаточное содержание серебра в растворе не составит 0,5 г/л) раствор из анодного отделения выводят из системы в виде отхода. Раствор из катодного отделения по линии 13 возвращается в резервуар с постоянным уровнем жидкости 12, а оттуда по линии // в циркуляционный резервуар 9.

Объем резервуара 12 с постоянным уровнем жидкости определяется количеством раствора, выводимого из системы, объемом анодного отделения, концентрацией ионов сернистой кислоты в фиксирующем растворе, продолжительностью электролиза и плотностью электрического тока. В связи с этим необходимо отметить,, что постоянная скорость подачи дополнительного раствора достигается в том случае, когда объем, выводимый из анодного отделения, объем резервуара 12, объем регенерирующего раствора из резервуара 20 и объем анолита - все равны между собой.

Фиксирующий раствор может использоваться в качестве анолита до тех пор, пока в ходе электролиза количество ионов сульфита (стабилизатор) не снизится до нуля, а ионы тиосульфата не превратятся в серу. Минимальный объем анодного отделения должен быть 0,5 л, а его максимальный объем составляет 50% от объема отработанного фиксирующего раствора, подаваемого на электролиз. Практически минимальный объем раствора электролита, выводимого в виде отходов, равен минимальному объему анодного отделения, т. е. 0,5 л. При использовании меньших объемов аппаратура будет слишком маленькой для практического использования в переработке больших количеств фиксирующего раствора. Таким образом минимальный объем анодного отделения должен быть равным минимальному объему отходов, выводимых из системы.

Фиксирующий раствор, оставшийся в резервуаре 12, перекачивают в анодное отделение 5, где он, может быть, подвергнут электролизу. Если фиксирующий раствор (анодный раствор) не содержит ионов сульфита, ионы тиосульфата превращаются в серу. Продолжительность использования фиксирующего раствора в качестве анолита зависит от плотности тока н объема анодного раствора. Фиксирующий раствор, остающийся в резервуаре 12, перекачивают в анодное отделение 5 насосом 17 по линии 15.

Регенерированный фиксирующий раствор откачивается из циркуляционного резервуара 9 насосом 19, Регенерирующий агент добавляется к раствору из резервуара 20, а регенерированный раствор направляется на хранение в резервуар 21, откуда по мере необходимости его подают в резервуар для фиксации 22. Таким образом, процесс регенерации заканчивается.

2. РЕГЕНЕРАЦИЯ СЕРЕБРА ИЗ ОТРАБОТАННЫХ ФОТОГРАФИЧЕСКИХ РАСТВОРОВ

Метод, сорбирующий ионы серебра из растворов.

Метод, исключающий малоэффективную транспортировку растворов с малым содержанием в них серебра, основан на способности некоторых ионообменных смол сорбировать ионы серебра из растворов. Он пригоден для регенерации серебра непосредственно в кинофотолабораториях и фотоателье, не требует никакого специального оборудования и практически может осуществляться в процессе повседневной работы.
