По сравнению с низкомолекулярными аналогами мезогенные группы, присоединенные к полимерной цепи, в движении, необходимом для реализации ЖК-состояния, испытывают ограничения, связанные с наличием ковалентных связей с цепью. В результате оказываются измененными стерические условия, усиливается затрудненность внутримолекулярного вращения, причем очевидно, что молекулярная подвижность мезогенных групп будет зависеть еще и от релаксационного состояния, в котором при данной температуре находится полимер — стеклообразного, высокоэластического и т. п. В связи с этим при рассмотрении релаксационного поведения ЖК-полимеров прямой перенос представлений о вращении мезогенного фрагмента как целого по аналогии с низкомолекулярными жидкими кристаллами, по-видимому, недопустим. Возникает вопрос о механизмах образования ЖК-порядка в полимерах и о сходстве или различиях способов его реализации в низкомолекулярных соединениях и полимерах.

Мезофазные переходы (образование, изменение и плавление мезоморфных областей) могут осуществляться только вследствие подвижности мезогенных групп, достаточной для прохождения требуемой перестройки в их пространственном расположении. В отличие от низкомолекулярных веществ, где такое пространственное подстраивание реализуется при движении молекул как целого, в полимерах источником необходимых пространственных смещений является главным образом поворотная изомерия, т. е. внутреннее вращение локальных группировок относительно простых ковалентных связей.

Интерпретация релаксационных процессов требует учета специфики молекулярного движения в полимерах, которая состоит в множественности внутрицепных форм подвижности. Можно ожидать, что для полимеров с мезогенными группировками в боковых цепях движение сегментов основного хребта макромолекулы, которое отличается высокой неоперативностью и наличием внутри- и межцепных корреляций, будет оказывать влияние на подвижность мезогенных групп, ослабевающее при введении в боковую цепь кинетических развязок.

Кинетической автономии мезогенные группы могут достичь при отделении их от главной цепи линейной цепочкой, например полиметиленовой последовательностью. Можно предположить, что оптимальная длина развязки будет определяться строением как главной цепи, так и самих мезо-генных групп.

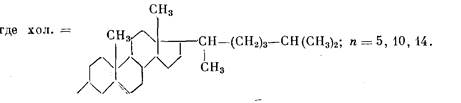

Цель настоящей работы — анализ молекулярной подвижности мезотенных групп, обеспечивающей мезофазные переходы, и изучение влияния длины полиметиленовой цепочки в боковой цепи, отделяющей мезогенный фрагмент от основной цепи, на локальную подвижность мезогенных групп. Исследования проводили на образцах холестеринсодержащих полимеров (ПХМ-и) общей формулы [1]

ПХМ-14 частично исследовали ранее [2]. Здесь приведены дополнительные сведения, касающиеся особенностей молекулярного движения при низких температурах, а также релаксационного поведения, связанного с ЖК-состоянием полимера. Суждения о молекулярном движении вынесены на основе изучения релаксации дипольной поляризации рассматриваемых систем. Основную часть измерений температурно-частотных зависимостей tg б (б — угол диэлектрических потерь) и электрической емкости образцов выполняли в диапазоне частот от 0.06 до 300 кГц с помощью прибора TR-9701 при температурах от — 170 до 230°. Образцы готовили прессованием выше температуры стеклования либо отливом пленок из раствора в толуоле. Толщина образцов 20—50 мкм.

В работе [1] показано, что все исследованные здесь полимеры образуют ЖК-структуру, что обусловлено наличием мезогенных холестериновых групп. При изучении этих полимеров диэлектрическим методом существенно, что каждое монозвено содержит две сложноэфирные группы, разделенные гибкой развязкой из п метиленовых групп. Поэтому можно ожидать, что релаксация их диполыюй поляризации будет проявляться независимым образом и с разными временами, так как ближайшее их окружение и взаимодействия неравноценны. Как было показано в работе [2], вторая сложноэфирная группа, примыкающая к холестериновому радикалу, кор-релирована в своем движении с холестериновой группой.

Наличие двух полярных групп приводит к тому, что при низких температурах для всех изученных полимеров наблюдали три области прохождения tg б через максимум (рис. 1). Координаты самой низкотемпературной области релаксации (—120°) близки к таковым для акрилатного и метакрилатного рядов полимеров гребнеобразного строения [3]. Эту область диэлектрических потерь можно связать с подвижностью сложно-эфирных групп, смежных с основной цепью, и примыкающих к ним нескольких групп СН2 боковой полиметиленовой цепочки.

Вторая релаксационная область диэлектрических потерь вблизи — 50° связана с локальной подвижностью второй сложноэфирной группы, расположенной при холестериновом радикале. На это указывают данные по диэлектрической релаксации в гребнеобразных полимерах с кислотными фрагментами, в которых полярная группа находится в тех же условиях, что и в ПХМ-n, и где эта область при —50° по величине tg бмакс в сильной степени зависит от присутствия в образце влаги [4].

Такое соотнесение низкотемпературных процессов релаксации дипольной поляризации с локальными формами движения обеих сложноэфирных групп согласуется также с результатами изучения дипольных явлений в полимерах аналогичного строения в растворе. При введении в боковые цепи гребнеобразного полимера второй полярной группы, отделенной от

Рис. 1. Температурные зависимости tg б для ПХМ-5, ПХМ-10 (2) и ПХМ-14 (3) при 0,1 кГц (области низкотемпературных процессов) первой достаточно гибкой развязкой, появляется второй процесс релаксации, свидетельствующий о локальном характере и автономии движения обеих сложноэфирных групп [5].

Третья область диэлектрических потерь (вблизи —15° для ПХМ-5 и 10—15° для ПХМ-5 и ПХМ-14) в рассматриваемых полимерах также должна быть отнесена к локальному движению в пределах боковой цепи, включающему вторую группу СОО при холестериновом радикале. Это следует из того, что в гребнеобразных полимерах акрилатных и метакрилатных рядов такого процесса нет [3], хотя пока однозначная интерпретация механизмов данного процесса преждевременна.

Все три вида поляризации имеют невысокую энергию активации (33, 41—50 и 60 кДж/моль), что также указывает на значительную кинетическую гибкость боковых цепей ПХМ-5, ПХМ-10 и ПХМ-14.

По сравнению с гребнеобразными полимерами акрилатного и метакрилагного рядов, не имеющими мезогенпых групп в боковых цепях, данные системы отличает существование специфических областей диэлектрических потерь в области более высоких температур. Как следует из рис. 2, для всех трех полимеров наблюдается переход в изотропное состояние: при 210, 153 и 150° для ПХМ-5, ПХМ-10 и ПХМ-14 соответственно tg б проходит через не зависящий от частоты максимум, имеющий асимметричную форму, а в случае ПХМ-5 для зависимости tg б от температуры появляется характерное плечо. Температура этого перехода совпадает с данными, полученными с помощью поляризационного микроскопа [1].
