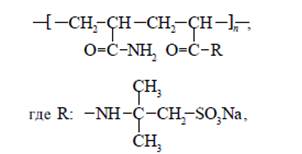

Радикальная сополимеризация АА с виниловыми мономерами используется для получения сополимеров, которые обладают лучшими потребительскими свойствами по сравнению с ПАА. Неионогенные сополимеры получают сополимеризацией АА с акрилонитрилом, акрилатами, винилиденхлоридом. При использовании в качестве сомономеров непредельных кислот или их солей получают анионные сополимеры, например сополимер АА с 2-акриламидо-2-метилпропансульфонатом натрия

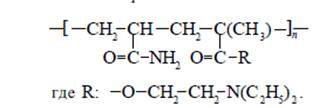

а при применении в качестве сомономера, например N,N'-диэтиламиноэтилметакрилата, получают катионный сополимер [3]

Привитую и блок-сополимеризацию используют для модификации свойств полимеров. В отличие от обычных сополимеров, звенья которых в цепях хаотически или регулярно чередуются, цепи привитых и блок-сополимеров построены из длинных последовательностей звеньев одного типа. У привитых сополимеров цепи имеют разветвленное строение, а у блок-сополимеров - линейное. С использованием радикальных инициаторов, ультрафиолетового и радиационного облучения осуществляют прививку АА на различные полимеры, например полиолефины, а стирол, акрилонитрил и другие мономеры прививают на ПАА. Блок-сополимеры получают и путем конденсации функциональных групп различных полимеров, одним из которых является ПАА.

2.3 Химические свойства полиакриламида

Способность ПАА к химическим превращениям с образованием различных ионных производных, разветвленных и сшитых продуктов расширяет области применения полимеров. Рассмотрим наиболее важные реакции химических превращений ПАА.

Гидролиз. ПАА легко гидролизуется в присутствии кислот и щелочей

Щелочной гидролиз проводят под действием гидроксидов и карбонатов. В результате частичного превращения амидных групп в карбоксилатные, а также увеличения размеров макромолекулярных клубков и вязкости раствора вследствие электростатических отталкиваний одноименных зарядов цепи усиливаются загущающие, флокулирующие, структурирующие и другие свойства полимеров. Кислотный гидролиз в этих целях не используется, поскольку осложняется образованием нерастворимых продуктов вследствие протекания реакции имидизации [4]

Метилолирование. ПАА взаимодействует с формальдегидом в щелочной среде (рН 8-10) при 20°С с образованием полиметилолакриламида, который применяется для аппретирования тканей (пропитка или обработка поверхности с целью придания несминаемости и жесткости), обезвоживания осадков сточных вод и обогащения железных руд

При нагревании и подкислении образовавшегося полиметилолакриламида происходит сшивка цепей с образованием мостиков (-CONHCH2-O--CH2NHCO-).

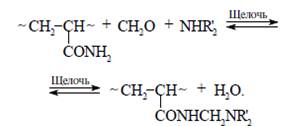

Реакция Манниха. При обработке ПАА формальдегидом и вторичным амином в щелочной среде образуется аминометилированный полимер, который по флокулирующей способности превосходит исходный полимер

Поскольку приведенная реакция является обратимой, то для стабилизации основания Манниха его переводят в солевую форму нейтрализацией сильными кислотами или алкилирующими агентами (например, алкилгалогенидами, диметилсульфатом, эпигалогенгидрином). В результате получают сильноосновной поликатионит, пригодный для флокуляции отрицательно заряженных дисперсий.

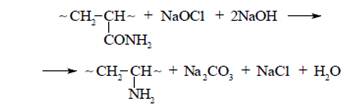

Реакция Гофмана используется для получения слабоосновного полимера - поливиниламина. Реакцию проводят взаимодействием ПАА с большим избытком щелочи и небольшим избытком гипохлорита натрия

Осложнением реакции является деструкция макромолекул, которая приводит к уменьшению степени полимеризации.

Реакция сульфометилирования необходима для получения анионных производных ПАА при взаимодействии его с формальдегидом и бисульфитом натрия в щелочной среде (рН 13) [4]

В составе макромолекул наряду с сульфометилированными группами могут содержаться карбоксилатные группы (вследствие щелочного гидролиза амидных групп), а также непрореагировавшие амидные группы. В этом случае получаются эффективные структурообразователи грунтов, антистатические агенты для текстильных материалов и флокулянты для различных типов суспензий.

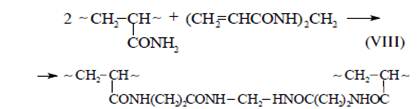

Реакции сшивки ПАА применяют для получения водопоглощающих изделий, пленок, защитных покрытий и капсул для лекарств, семян, удобрений. ПАА может сшиваться при взаимодействии с N,N'-метилен-бис-акриламидом

Образование трехмерных структур возможно также при действии на ПАА кислотами (реакция III), однако имидные мостики разрушаются при увеличении рН до 10-12. ПАА подвергается также сшивке при действии формальдегида в кислой среде с образованием мостиков (-CONH-CH2-NHCO-). Сополимеры АА с непредельными кислотами могут сшиваться ионами многовалентных металлов.

Приведенные данные дают общие представления о методах получения, химических свойствах и применении полимеров АА. Дальнейшее развитие исследований в этой области как в теоретическом, так и в практическом аспекте, несомненно, приведет к созданию новых и совершенствованию существующих перспективных методов синтеза полимеров - полимеризации и сополимеризации АА в концентрированных водных растворах и дисперсиях, развитию методов химической модификации ПАА, а также расширению сферы применения полимеров АА. В конечном итоге это будет способствовать удовлетворению растущих потребностей различных областей техники и технологии в интересных и нужных полимерах.

Список использованных источников

1. Электронный ресурс Химическая энциклопедия. Режим доступа: http://www.xumuk.ru/encyklopedia/

2. Электронный ресурс Энциклопедия вредных веществ. Режим доступа: http://www.xumuk.ru/vvp/2/74.html

3. Куренков В.Ф. Водорастворимые полимеры акриламида // Соросовский образовательный журнал. - 1997, №5 - с. 48-53.

4. Николаев А.Ф., Охрименко Г.И. Водорастворимые полимеры. - Л.: Химия. - 1979. - 61 с.

5. Полиакриламид / Под ред. В.Ф. Куренкова. - М.: Химия. - 1992. - 192 с.
