Рассмотрим основные области применения полимеров АА. Наиболее широко используются водорастворимые полимеры АА в качестве флокулянтов для эффективной очистки природных и промышленных сточных вод, улавливания и выделения ионов тяжелых металлов и токсичных веществ, что способствует решению экологической проблемы защиты окружающей среды, и в частности природных водоемов от загрязнений. Действие флокулянтов основано на агломерации частиц в крупные флокулы, что способствует их быстрому осаждению. Флокуляция происходит вследствие адсорбции макромолекул в результате их физического или химического связывания с поверхностью частиц по механизму мостикообразования или нейтрализации зарядов. Эффективному связыванию осаждаемых частиц способствует увеличение размеров макромолекул в водной среде в результате увеличения ММ и содержания ионогенных звеньев в цепи (например, при флокуляции различных дисперсных систем наилучшие результаты получены при 20-30%-ном содержании карбоксилатных групп в гидролизованном ПАА). Малые добавки (0,02%) частично гидролизованного ПАА с ММ = 1,2 · 107 в воду водохранилищ, ирригационных водоемов и плавательных бассейнов используют для снижения (на 14%) скорости испарения воды. По прогнозам специалистов, в будущем в связи с ухудшением экологической обстановки ожидается наибольший рост потребления полимеров для очистки природных и промышленных сточных вод. Успешно применяются полимеры АА в качестве флокулянтов и медицинской, микробиологической и пищевой (например, для очистки сахарных сиропов и фруктовых соков) промышленности.

Одна из традиционных областей применения полимеров АА - целлюлозно-бумажная промышленность. Добавки ПАА в качестве связующего в бумажную массу способствуют удержанию наполнителя и пигментов в бумажной массе во влажном и сухом состояниях, улучшают структуру поверхности бумажного листа и свойства бумаги. Например, добавка частично гидролизованного ПАА со степенью гидролиза 2-23% при рН 6-9 увеличивает на 30-35% удержание каолина в бумажной массе. Прочность бумаги во влажном состоянии может увеличиваться в десятки раз за счет образования комплексов между аминированным ПАА и ионами хрома, кобальта и меди, вводимыми в бумажную массу. Кроме того, добавки аминированного ПАА способствуют извлечению ионов многовалентных металлов из воды и снижают содержание в ней взвешенных веществ, что улучшает качество оборотной и сточных вод [5].

Полимеры АА находят применение в качестве селективных флокулянтов при добыче, обогащении руд и регенерации ценных полезных ископаемых (уран, золото, титан, алюминий, железо, каменный уголь). Введение малых добавок ПАА в воду (0,001%) в два раза повышает эффективность резания мрамора струей воды под давлением. Разрушающий эффект струи подобен действию на образец смеси песка и воды, но не разрушает трубы и насосы установки. Обработка водными растворами частично гидролизованного ПАА пылевидных частиц успешно используется для снижения запыленности в угольных шахтах, на асбестовых заводах и при бурении.

В настоящее время в связи с обострением энергетического кризиса большое значение приобретают полимеры АА в нефтедобывающей промышленности. В этой области полимеры применяются для различных целей: при бурении в качестве стабилизаторов, регуляторов фильтруемости и реологических свойств буровых растворов, ускорителей проходки пород и структурообразователей почв для укрепления стенок скважин; при вторичной добыче нефти добавки ПАА уменьшают подвижность закачиваемой в пласт воды, что способствует лучшему вытеснению нефти из пористых пород. Анионные и катионные производные ПАА используют для создания защитных экранов для водоносного слоя и уменьшения содержания воды в добываемой нефти. Водные растворы частично гидролизованного ПАА с ММ = (3,5-8) · 106 и степенью гидролиза 1-30% для обработки 400 скважин в течение шести лет позволили получить прибыль по отношению к вложениям 2400% (от 88% обработанных скважин). Применение при вторичной добыче нефти 1 т реагента "Темпоскрина", полученного на основе ПАА, позволяет дополнительно извлечь из скважины от 1200 до 1500 т нефти.

В последние годы широкое применение получили суперабсорбенты - водорастворимые материалы на основе полимеров и сополимеров АА. Для этих целей используют полимеры с высокой гидрофильностью, например сополимеры АА с акриловой кислотой, макромолекулы которых редко сшиты между собой поперечными химическими связями. Их наносят на пористую бумагу или ткань и сушат. Такие полимеры нерастворимы в водных растворах, но сильно в них набухают, поглощая и удерживая количество жидкости, в 500-1000 раз превышающее сухую массу полимера, образуя мягкие гидрогели, проницаемые для молекул жидкостей. Суперабсорбенты используют в промышленности, например для удаления влаги из природного газа на газоразделительных установках, а также в медицине и быту, например для изготовления бандажей, для ран, салфеток, пеленок, тампонов, памперсов.

Перспективной областью применения полимеров и сополимеров АА является использование их в качестве агентов, снижающих гидравлическое сопротивление жидкостей при движении в турбулентном режиме (эффект Томса). Турбулентное (от лат. turbulentus - бурный, беспорядочный) течение возникает в пограничных слоях около движущихся в жидкости твердых тел, трубах и струях. При введении малых добавок (10- 4%) высокомолекулярных полимеров (ММ > 106) в пристенный слой уменьшаются турбулентность и гидравлическое сопротивление жидкости. При этом, чем больше ММ и размеры макромолекул в растворе, тем больше они снижают турбулентность в пристенном слое, то есть увеличивают скорость потока. Применение растворов ПАА в этом качестве позволяет стабилизировать буровые растворы при нефте- и газодобыче, увеличить скорость проходки пород при бурении скважин и снизить мощность силовых установок. Этот эффект используют при быстрой перекачке в турбулентном режиме течения по трубам нефтепродуктов, эмульсий и водных суспензий, в пожарной технике - для повышения дальнобойности выброса струи воды из брандспойтов, а также для увеличения скорости движения судов и подводных лодок, когда в носовой части судна водные растворы полимеров впрыскиваются в воду.

2.2 Получение полимеров акриламида

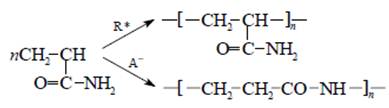

Акриламид легко полимеризуется с образованием линейного высокомолекулярного полимера под действием радикальных и ионных инициаторов, ультрафиолетового и радиационного излучения, ультразвука и электрического тока. Упрощенно радикальная и ионная полимеризация могут быть представлены схемой

Знаками R* и A- соответственно обозначены радикал и анион. Радикальная полимеризация - основной промышленный метод получения водорастворимого ПАА. При анионной полимеризации образуется поли-β-аланин (найлон-3), нерастворимый в воде полимер, растворяющийся только в некоторых органических растворителях при нагреве.

Наибольший практический интерес представляют полимеры с высокой молекулярной массой (ММ = 106-107). Для их получения требуются высокая чистота мономеров, малые концентрации инициатора, отсутствие кислорода и примесей ионов металлов, которые являются сокатализаторами. На полимеризацию АА существенно влияет pH реакционной среды. При низких рН и высоких температурах возможно образование нерастворимых в воде сшитых полимеров вследствие создания между макромолекулами имидных мостиков (-CO-NH-CO-), а при высоких рН протекает гидролиз амидных групп. Последнюю реакцию можно использовать для получения на стадии полимеризации частично гидролизованного ПАА (до 30%). Полимеризацию проводят в водных растворах, в водно-органических растворителях и дисперсиях (в каплях водного раствора мономеров, диспергированных при механическом перемешивании в органических жидкостях в присутствии стабилизатора исходной дисперсии и образующегося полимера). В зависимости от способа полимеризации полимеры получают в виде растворов, гранул, порошка и дисперсий полимеров в органических жидкостях. Распространенным промышленным способом является полимеризация АА в водных растворах, что обусловлено получением полимеров со скоростью и ММ, недостижимыми при полимеризации в органических растворителях [3].
