С помощью сканирующего электронного микроскопа проведен элементный анализ всех исходных кернов (Рисунок 8).

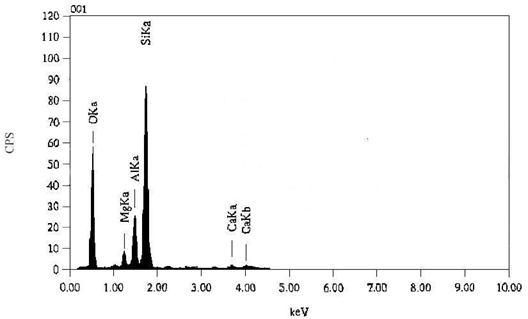

Рисунок 8 – Элементный анализ исходного керна с месторождения Бакланий Северный

Как видно из рисунка 8, состав керна состоит в основном из кремния и кислорода в виде оксида кремния (IV). В состав керна также входят соединения оксидов алюминия, магния и кальция.

Для керна с месторождения Харасан проведены аналогичные исследования. Обнаружено, что основным соединением, составляющим керн, является диоксид кремния. Также в состав керна входят соединения алюминия, натрия, углерода и в небольших количествах обнаружены железо, калий.

На рисунке 9 приведены микрофотографии керна месторождения Харасан до и после процесса адсорбции геллана. Видно, что после адсорбции поверхность керна покрыта колониями геллана.

Рисунок 9 – Микрофотографии структуры поверхности предварительно необработанного керна с месторождения Харасан «до» (А) и «после» (Б) адсорбции геллана (увеличение в 700 раз)

Рисунок 10 – Микрофотографии структуры поверхности керна с месторождения Бакланий Северный «до» (А) и «после» (Б) активации поверхности горячей 1 н HCl

Изменения в структуре и составе керна после промывки его горячей соляной кислотой подтверждаются и данными рентгенофазового анализа. Из рисунка 11 видно появление новых, и уменьшение интенсивности других фаз. Это, по-видимому, обусловлено удалением из поверхности частиц керна пленок и различных микропримесей, а также химической модификацией поверхности.

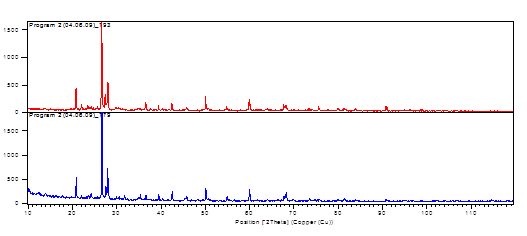

Рисунок 11 – Рентгеновская дифрактограмма керна из месторождения Харасан «до» (779) и «после» (793) активации поверхности горячей HCl

Известно, что адсорбция полимеров на поверхности обуславливается как электростатическими, так и специфическими химическими силами [31]. На рисунке 12 представлены графики зависимости концентрации адсорбированного на кернах полимеров от времени контакта.

Скорость адсорбции полимеров зависит от молекулярной массы полимера и типа адсорбента. Для непористых адсорбентов характерно быстрое установление равновесия. Поскольку используемые в работе керны не содержат пор, а только лишь шероховатости на поверхности, то и в нашем случае адсорбция протекает очень быстро – в течение нескольких минут.

На рисунке 12 видно, что на предварительно активированном HCl керне сорбируется большее количество геллана, поскольку создание дополнительных активных центров способствует лучшей адсорбции полимера.

Рисунок 12 – Кинетика адсорбции геллана на поверхности кернов. СGel=1,5·10-3 моль/л, Т=298К

Также наблюдается некоторое падение значения концентрации адсорбированного полимера после насыщения.

Из литературных данных известно [30], что с кинетической точки зрения адсорбция является обратимым процессом, то есть одновременно с адсорбцией происходит и десорбция.

В начале процесса скорость адсорбции больше, чем скорость десорбции.

По мере насыщения поверхности адсорбента устанавливается состояние адсорбционного равновесия, которое характеризуется равенством скоростей адсорбции и десорбции.

При адсорбции геллана на 125 фракциях десорбция не наблюдается. Из этого следует, что геллан прочнее держится на более крупных частичках керна, что связано, с его высокой молекулярной массой и строением звена. Тогда как с более мелких частичек смыть полимер гораздо легче.

На рисунке 13 приведены адсорбционные емкости обработанного керна месорождения Харасан.

Адсорбционная емкость керна показывает, какое количество полимера адсорбируется на 1 г керна. Из графика видно, что 125 фракция Харасана проявляет большую способность адсорбировать геллан.

Рисунок 13 – Сорбционные емкости керна с месторождения Харасан

Адсорбция геллана на поверхности керна из месторождения Харасан протекает эффективнее, чем на поверхности керна месторождения Бакланий Северный. Это, по-видимому, связано с большим содержанием оксида кремния (80-90%) на поверхности керна из месторождения Харасан, чем керн из месторождения Бакланий Северный (30-40%).

Поскольку единой теории, достаточно корректно описывающей все виды адсорбции на разных поверхностях раздела фаз, пока не существует, то для обработки кинетических кривых адсорбции нами использованы некоторые наиболее распространенные теории, описывающие отдельные типы адсорбции на поверхности раздела «твердое тело – раствор».

Модели Фрейндлиха и Темкина учитывают, что поверхность керна неоднородна, между адсорбированными частицами имеет место взаимодействие, а активные центры не являются полностью независимыми друг от друга [32]. Тогда как в теории мономолекулярной адсорбции Лэнгмюра имеется ряд допущений, которые в значительной степени идеализируют и упрощают процессы, протекающие при адсорбции.

На рисунках 14-16 приведены графики, полученные с использованием вышеприведенных уравнений. Все точки изотерм Фрейндлиха лежат в одной области, поэтому на графике приведены только изотермы для модифицированных поверхностей. Из изотерм Фрейндлиха хорошо видно, что количество адсорбированного геллана больше для модифицированной поверхностей Харасана для 45 фракции и для Баклания Северного для 125 фракции. Все точки в этих моделях хорошо ложатся на прямую линию. Следует отметить, что все три модели изотерм адсорбции также подтверждают утверждение о лучшей адсорбционной способности керна месторождения Харасан.

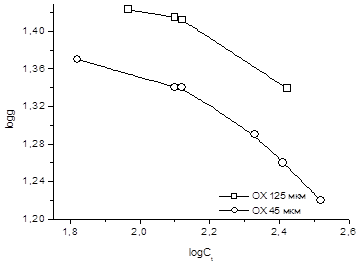

Рисунок 14 – Изотермы адсорбции геллана, полученные по уравнению Фрейндлиха, для модифицированных поверхностей кернов.

Рисунок 15 – Изотермы адсорбции геллана, полученные по уравнению Лэнгмюра.

Наклон изотерм Лэнгмюра говорит сам за себя: полученные прямые доказывают, что данная модель не применима для описания процессов адсорбции геллана на керновых материалах.

Рисунок 16 – Изотермы адсорбции геллана, полученные по уравнению Темкина, для модифицированных поверхностей кернов.
