яркостный сигнал:

Е’Y =0.30 Е‘R+0.59 Е‘G+0.11 Е‘B (4.1)

и цветоразностные сигналы:

D’R=-1.9(Е‘R -Е’Y) (4.2)

D’B=1.5(Е‘B -Е’Y) (4.3)

где E'R, E'G, Е'В — сигналы основных цветов, подвергнутые гамма коррекции.

Полоса частот цветоразностных сигналов 1,5 МГц.

В системе СЕКАМ для повышения качества воспроизводимого цветного изображения осуществлен ряд специальных мер. Вводятся две под несущие, каждый цветоразностный сигнал D'R и D'В модулирует по частоте свою под несущую, последние отличаются на 10 строчных периодов:

foR = 281 fcтp = 4,40625 МГц ± 2 кГц ;

fоВ = 272 fcтp = 4,25000 МГц ± 2 кГц, (4.4)

где fстр=15 625±3 Гц (частота строчной развертки).

Кроме того, для повышения помехоустойчивости в передающую часть системы введены блоки предыскажения цветоразностных сигналов до модуляции и после модуляции по частоте, а в приемном устройстве—;блоки коррекции.

• Первый вид предыскажений — низкочастотные предыскажения осуществляются цепью, коэффициент передачи К (по модулю)которой зависит от частот и в децибелах определяется выражением:

} (4.5)

где f —частота модуляции; f1=85 кГц —постоянная частота, для которой К1=0 дБ.

Этим предыскажением сигнала достигается повышение отношения сигнал-помеха за счет увеличения глубины модуляции на верхних частотах.

· Второй вид предыскажений — высокочастотные предыскажения заключается в том, что частотно-модулированный сигнал изменяется по амплитуде устройством, коэффициент передачи К которого зависит от частоты и выражается в децибелах

· K2(f)=10lg[ψ(f)]2, (4.6)

где [ψ (f)]2=(1 + 256x2)/1 + 1,6x2 ; x=f/t0-fo/f; fo=4,286 МГц.

С помощью этого предыскажения, во-первых, ослабляется видимость под несущей на черно-белом изображении при передаче малонасыщенных цветов, во-вторых, повышается помехоустойчивость сигнала цветности.

Декодер системы Секам

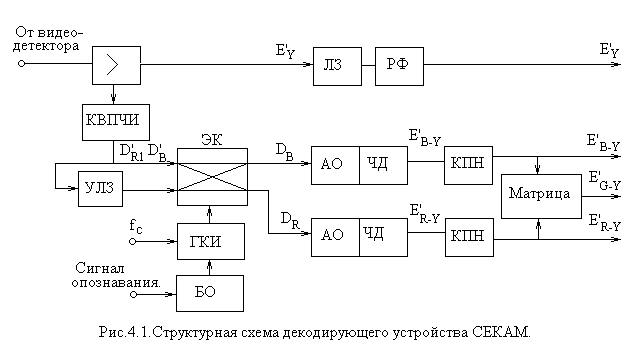

В приемном устройстве (рис. 4.1) полный сигнал Еп после видео усилителя разделяется на два канала: яркостный и цветовой информации. Сигнал Е'у проходит через линию задержки ЛЗ, и режекторный фильтр РФ, подавляющий в сигнале яркости частотно-модулированный сигнал цветности.

В канале цветности полный ТВ сигнал поступает на корректор высокочастотных предыскажений КВЧПИ, устраняющий амплитудную модуляцию поднесущей, вызванную лредварительной высокочастотной коррекцией в кодирующем устройстве. На выходе КВЧПИ существует последовательность частотно-модулированных, чередующихся от строки к строке цветоразностных сигналов D'R и D'В.

Для получения в приемном устройстве цветоразностного сигнала Е'G-Y необходимо одновременное наличие двух других цветоразностных сигналов. Условие это может быть выполнено, если создать вторую последовательность цветоразностных сигналов, сдвинутых относительно первой на длительность одной строки (64 мкс), для чего в приемник вводится ультразвуковая линия задержки УЛЗ на 64 мкс. Таким образом в приемнике кроме канала прямого сигнала, имеющего на выходе последовательность D'R, D'B, D'R, D'B,— , появляется канал задержанного сигнала, на выходе которого последовательность сигналов D'B, D'R, DB, db . Сравнивая сигналы двух последовательностей, видим, что в любой интервал времени выходах прямого и задержанного .каналов имеются одновременно оба сигнала цветности D'R и D'B, несущие информацию о двух соседних строках изображения.

Так как на выходах каждого канала (прямого и задержанного) имеются оба цветоразностных сигнала D'R и D'B, чередующихся от строки к строке, для дальнейшей обработки эти сигналы должны быть разделены по своим цветовым каналам демодуляций R и В. Функцию разделения цветовых сигналов D'R и D'B выполняет электронный коммутатор ЭК, переключающий с частотой строк каналы прямого и задержанного сигналов на входы каналов демодуляции R и В. Здесь сигналы поступают на амплитудные ограничители, которые устраняют паразитную амплитудную модуляцию, возникающую в блоке задержки и коммутаторе, а также позволяют регулировать размахи цветоразностных сигналов на выходе частотных детекторов ЧД, так как последние чувствительны не только к частоте, но и к амплитуде приходящего сигнала. Таким образом, изменяя уровни ограничения, регулируют насыщенность цветного изображения.

Основным элементом канала демодуляции является частотный детектор, преобразующий частотно-модулированные сигналы D'R и D'B в низкочастотные цветоразностные сигналы Е' R-У 'и Е'В-У. Частотные детекторы в каналах R и В отличаются частотами настройки резонансных цепей и полярностью включения диодов. Последнее необходимо потому, что сигнал Е' R -У ' передается по каналу связи в отрицательной полярности.

Демодулированные сигналы Е'R-У и Е'В-У подаются на входы корректоров низкочастотных предыскажений КНП и далее поступают на выходные видеоусилители. Одновременно с помощью матрицы из сигналов Е' r -у 'и Е'в-у' формируется третий цветоразностный сигнал Е' r -у 'и Е'G-у'.

Ответственным узлом декодирующего устройства телевизора являются цепи цветовой синхронизации. Необходимо обеспечить, чтобы сигнал данной строки Е'R-Y или Е'в-у поступал на свой частотный детектор. Для этого требуется установить правильную начальную фазу работы коммутатора. Эту функцию выполняют цепи цветовой синхронизации, управляемые сигналом опознавания СО, представляющим собой серию из девяти импульсов отрицательной полярности трапецеидальной формы, длительность каждого импульса соответствует длительности развертки одной строки изображения. Импульсы передаются во время действия кадрового гасящего импульса, а именно с 7-й по 15-ю строку первого поля и с 320-й по 328-ю второго поля (рис. 15,6,а). Сигналы опознавания цвета вводятся на передающей части системы в оба цветоразностных сигнала до преобразования их в сигналы D'R и D'В. После преобразования вместе с сигналом Е'R-у меняет полярность и его СО.

Таким образом, СО при передаче в строках D'R и D'B отличаются по частоте (fОR—4,406 МГц; fОB =4,25 МГц). Это отличие используется для формирования в цепях цветовой синхронизации импульса, управляющего фазой электронного коммутатора.

В суммирующем устройстве складываются сигнал цветности с яркостным сигналом Еу и сигналом синхронизации ЕС Для обеспечения совпадения по времени сигнала цветности Е и яркостного сигнала Еу последний .предварительно проходит через линию задержки ЛЗ.

Для уменьшения перекрестных искажений яркость — цветность, возникающих из-за биений между сигналами цветности и высокочастотными составляющими яркостного сигнала, в канал яркости введен корректор перекрестных искажений. Действие корректора основано на частичном подавлении спектральных компонентов сигнала яркости в полосе сигнала цветности, когда амплитуда этих компонентов яркостного сигнала превысит определенный допустимый уровень и возникает опасность образования перекрестных помех.
