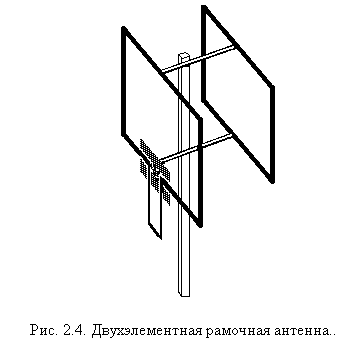

Как и при изготовлении других антенн, металл может быть любым, но предпочтительнее медь или латунь. Верхняя стрела соединяет середины обеих рамок, а нижняя стрела изолирована от вибраторной рамки и крепится к пластине, изготовленной из гетинакса, текстолита или оргстекла толщиной 6 .8 мм и размерами 30 х 60 мм. К этой же пластине крепятся концы вибраторной рамки винтами с гайками, для чего концы рамки можно расплющить. Стрелы могут быть выполнены металлическими или из изоляционного материала - текстолита или винипласта. В этом случае специально соединять рамки между собой нет необходимости. Мачта должна быть «непроводящей», по крайней мере ее верхняя часть. Металлическая часть мачты должна заканчиваться на 1,5 м ниже антенны. Рамки антенны располагают одна относительно другой так, чтобы их воображаемые центры (точки пересечения диагоналей квадратов) находились на горизонтальной прямой, направленной на передатчик. Крепление антенны к мачте производится в центре тяжести.

Фидер подключается к концам вибраторной рамки с помощью четвертьволнового короткозамкнутого симметрирующего шлейфа из того же кабеля, что и фидер. Шлейф и фидер должны подходить к антенне вертикально снизу, расстояние между ними должно быть постоянным по всей длине шлейфа. Использовать металлические элементы их крепления нежелательно.

Коэффициент усиления двухэлементной рамочной антенны, составляет 8 .9 дБ, что соответствует увеличению напряжения сигнала в 2,5 .2,8 раз по сравнению с напряжением сигнала на выходе полуволнового вибратора. Входное сопротивление этой антенны находится в пределах 70 .80 Ом.

Исходя из приведенных значений коэффициента усиления, можно сделать вывод о том, что по усилению двухэлементная рамочная антенна эквивалентна пятиэлементной антенне "Волновой канал" или немного эффективнее ее, но имеет меньшие габариты и лишена ее недостатков, так как не нуждается в настройке, хорошо согласуется с фидером и обладает хорошей повторяемостью параметров.

Двухэлементную антенну можно использовать на расстоянии до передатчика, примерно равном 70 % расстояния прямой видимости, а трехэлементную - вплоть до границы прямой видимости, конечно, при достаточной мощности передатчика.

Радиодом.

Радиодомом называется комплекс студий радиовещания и звукозаписи, аппаратных, вспомогательных технических, редакционных и репетиционных помещений, предназначенных для подготовки, записи и передачи программ вещания, а также для трансляции программ из других городов. Радиовещательные программы передаются из радиодома на местные радиовещательные станции, городскую радиотрансляционную сеть, по каналам междугородной сети в другие города.

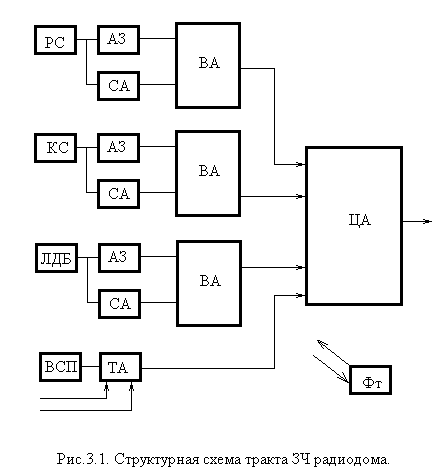

Упрощенная структурная схема тракта звуковой частоты радиодома приведена нарис.3.1.

РС и КС –речевая и концертная студии; ЛДБ - литературно-драматический блок; СА,ВА,ЦА,ТА – студийная, вещательная, центральная и трансляционная аппаратные; ВСП – служба внестудийных передач; Фт – фонотека; АЗ – аппаратная звукозаписи; МВА – междугородная вещательная аппаратная.

В студийной аппаратной сосредоточены средства для создания фрагментов передач. Вещательная аппаратная осуществляет формирование и контроль программы.

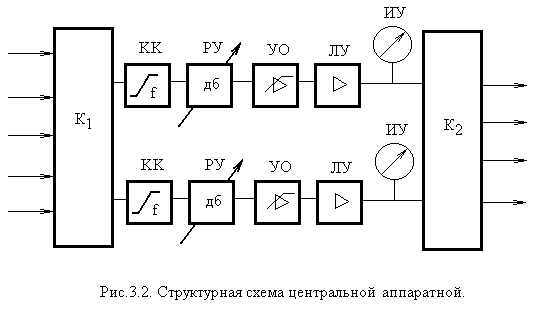

Координирующим центром радиодома является центральная аппаратная, задачами которой являются дополнительное регулирование сигналов, коммутация программ, поступающих из аппаратных, распределение их по потребителям, контроль входящих и исходящих программ. Упрощенная структурная схема центральной аппаратной приведена на рис.3.2.

В ЦА расположен пульт звукорежисёра, который содержит коммутаторы источников и потребителей программ (К1 и К2), корректирующие контуры (КК), регуляторы уровня (РУ), линейные усилители (ЛУ), измерители уровня (ИУ). Для предотвращения перегрузки служат усилители-ограничители (УО). Кроме того, в ЦА имеются контрольные громкоговорители, магнитофоны (Маг), радиоприёмники, устройства для введения в программу сигналов точного времени (СТВ), позывных программ, первичные часы (ПЧ), системы электрических часов радиодома.

Телецентр.

Структура телецентра во многом напоминает структуру радио дома. Аппаратно-студийный комплекс ТЦ состоит из телевизионных студий, телевизионных аппаратных – студийных, центральной телекинопроекционной, междугородной, записи ТВ программ.

Студийная аппаратная состоит из режиссёрской и технической аппаратных. В режиссёрской аппаратной рядом со смотровым окном в студию расположены пульты видео и звукорежиссёра. Перед видеорежиссёром расположены видеоконтрольные устройства (ВКУ), на которых воспроизводится изображение с нескольких студийных камер. Операторы последних имеют постоянную связь с режиссером. Режиссер решает, какое из изображений использовать для передачи в данный момент и осуществляет необходимую коммутацию. Выбранное изображение повторно воспроизводится на отдельном ВКУ и поступает в техническую аппаратную, где располагается основная аппаратура формирования ТВ сигнала.

Центральная аппаратная (ЦА) служит для окончательного формирования сигнала ТВ программы. В ней расположена аппаратура коммутации, синхронизации и усиления сигналов изображения и звукового сопровождения. При ЦА есть небольшая программная аппаратная; программный режиссер отвечает за точное соответствие передач утвержденной программе.

В телекинопроекционной аппаратной установлено оборудование для демонстраций по ТВ кинофильмов. В междугородную аппаратную поступают ТВ программы от внешних источников, по кабельным, радиорелейным и спутниковым линиям связи.

Для внестудийных передач организуются передвижные телевизионные станции (ПТС). Все источники телевизионных программ внешние и внутренние, могут использоваться или для непосредственной передачи в эфир или для видеозаписи.

Задание 4.

Объяснить принцип приёма информации в цвете. Привести структурную электрическую схему декодирующего устройства SЕCАМ. Описать назначение её узлов.

Система СЕКАМ (Sequentiel couleur a memoire- последовательная цветная с памятью) совместима с черно-белой системой. Ее отличительным признаком является поочередная передача двух цветоразностных сигналов через строку на ЧМ под несущей при непрерывной передаче сигнала яркости.

Последовательная передача частотно-модулированных сигналов цветовой информации практически освобождает систему СЕКАМ от фазовых искажений, присущих системе НТСЦ (из-за квадратурной модуляции) и влияющих на качество цветопередачи, а также от перекрестных искажений между сигналами цветности и связанных с ними искажений цветового тона (в каждый момент времени по каналу передается только один сигнал

цветности).

Советско-французская система СЕКАМ1 отличается от первоначальной системы СЕКАМ тем, что каждый цветоразностный сигнал модулирует по частоте свою под несущую. Сигналы СЕКАМ при опорном белом С формируются в следующем виде (ГОСТ7845—79):
