После регулировки надежно затягивают все гайки, отпускают винт 9 и перемещением шкалы 8 совмещают цифры 18, 14 и 2 со стрелкой рычага 6. Во избежание аварии барабан прокручивают вручную, чтобы убедиться в отсутствии задевания бичей за планки деки. Диапазон регулирования деки рычагом 6 на входе до 48 мм, у передней планки основной деки до 46 мм, на выходе до 40 мм. Перемещению рычага 6 на один зуб сектора 7 соответствует изменение зазора на 1 мм.

На комбайне СК-6-II «Колос» подбарабанья в исходное (начальное) положение устанавливают так: рычаг регулировки 8 фиксируют на первом вырезе сектора 7 (заднее крайнее положение рычага) и изменением длины тяг 5 и б устанавливают при помощи щупа зазоры на входе 14 мм, на выходе 2 мм. При установке зазоров на втором подбарабанье рычаг 1 фиксируют на секторе 2 в крайнем переднем положении и изменением длины тяг 4 болтами 3 при помощи того же щупа устанавливают зазоры между бичами барабана и планками подбарабанья на входе надставки 18 мм, у первой планки основного подбарабанья – 14 мм, на выходе – 2 мм.

При регулировках необходимо следить за тем, чтобы зазоры между бичами и планками деки были одинаковыми по обеим сторонам молотилки. Во время работы комбайна зазоры регулируют перемещением рычагов 1 и 8 на соответствующие деления секторов 2 и 7. В случае забивания барабанов рычаг 8 первого подбарабанья опускают в крайнее нижнее положение, а рычаг 1 второго подбарабанья подают на себя, выводят из зацепления с сектором 2 и опускают до предела вниз. На комбайне СКД-5 «Сибиряк» подбарабанья в исходное положение устанавливают так: открывают смотровые люки на панелях молотилки и отсоединяют регулируемую тягу 4 от рычага 3.

Рычаги 6 эксцентриков, расположенные с правой стороны молотилки, поставить для переднего подбарабанья вертикально вниз, для заднего – вертикально вверх. Рычаг 2 переднего подбарабанья ставят на пятое отверстие сектора /, считая сверху, а рычаг 2 заднего подбарабанья – на пятое отверстие, считая снизу. Освобождают болты 7 и, вращая гайки регулировочных винтов 5, устанавливают подбарабанья с такими зазорами: у переднего барабана 20–1 мм на входе и 7=± мм на выходе; у заднего барабана 18±1 мм на входе и 6± 1 на выходе. Проверяют, вертикально ли расположены рычаги эксцентриков с правой стороны молотилки. Присоединяют тягу 4 к рычагу 3, предварительно отрегулировав ее длину и, затягивают болты 7. Зазор на входе у подбарабанья заднего барабана замеряют по четвертой планке: он на 1 мм меньше, чем при замере на первой планке.

Чтобы проверить, не задевают ли бичи о планки подбарабаний, нужно по окончании регулировки провернуть молотилку вручную. Применение на комбайнах молотильного аппарата с зубовыми барабанами позволяет эффективно осуществлять уборку зерновых культур для плющения в стадии восковой спелости с минимальными потерями зерна и расходом топлива.

Рис. 1. Схема молотильного аппарата с зубовыми бичами: 1 – барабан; 2 – подбарабанье

Рис. 2. Плоскозубовый бич

2. Принцип очистки и сортирования зерна

Очистка, основанная на специфических свойствах зерна. На принципе различного отношения семян к посторонним предметам основана очистка магнитными машинами клевера от повилики и других сорных семян. Смоченный водою тонкий железный порошок (опилки железные) примешивается в небольшом количестве к очищаемым семенам. Вода жадно впитывается повиликой и другими сорными семенами, и на их поверхности выступает клейкая жидкость, свойственная семенам паразитирующих растений, благодаря которой железный порошок прилипает к сорным семенам, к клеверу же, не выделяющему подобной жидкости, порошок не пристает.

Схема работы магнитной машины системы Гирш, где из ковша очищаемые семена по скатной доске поступают на секционный кожух-барабан а, вращающийся вокруг неподвижного магнитного поля; на барабане из клевера выделяются сорные семена, покрытые железным порошком, вследствие действия магнита на железные частицы. Непокрытые железным порошком здоровые семена клевера падают прочь (т. к. не подвергаются действию магнита поверх барабанного кожуха. Сорные семена после размыкания магнитного поля (при помощи специального механизма для размагничивания в) отпадают от поверхностей барабанов и удаляются из-под машины. Производительность машины 250 – 300 кг/ч. На этом же принципе основано устройство зерноочистительной машины, где железный порошок действует в сухом виде и пристает только к сорным семенам, имеющим шероховатую поверхность (повилика); сорные семена с гладкой поверхностью (например, подорожник из клевера) не могут быть выделены.

Очистка химическая (протравливание). Протравливание производится ядовитыми веществами в растворенном или сухом порошкообразном виде; для этой же цели применяется и горячая вода.

Мокрый способ протравливания основан на дезинфицирующем действии химических веществ (формалин, мышьяковистые соединения, медный купорос) на споры грибных паразитов (головня). Зерно, предназначенное для посева, погружается в 0,5%-ный раствор CuSO4, или в 1%-ный раствор формалина, или в другой дезинфицирующий раствор и тщательно смешивается с жидкостью. По выемке из раствора зерно отлеживается и подсушивается перед посевом. Протравливание производится или в обыкновенных бочках, чанах или в особо сконструированных машинах, главная работающая часть которых – шнек передвигает зерно и смешивает его с дезинфицирующим раствором.

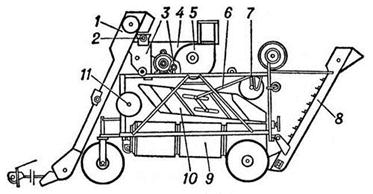

Рис. 3. Зерноочистительная машина ОС-4,5А: 1 – загрузочный транспортёр; 2 – питающий валик; 3 – приёмная камера; 4 – воздуховод; 5 – вентилятор; 6 – шатун; 7 – приводной вал; 8 – отгрузочный транспортёр; 9 – триер; 10 – решётный стан; 11 – эксцентриковый вал

3. Назначение, устройство, принцип работы и регулировка картофелекопателя

Комбайн применяют при уборке картофеля с междурядьями 70 см на легких и средних почвах с отделением клубней картофеля от почвы и ботвы, сбора клубней в бункер и выгрузки их в рядом идущий транспорт. Агрегатируется комбайн с тракторами МТЗ-80/82, МТЗ-102, Т-70СМ, ДТ-75Н. При агрегатировании комбайна с тракторами МТЗ-80/82, МТЗ-102 их переднюю часть оснащают дополнительными грузами массой 200 кг. Работа комбайна КПК-3 с тракторами Т-70СМ и ДТ-75Н разрешается в том случае, когда на эти трактора установлены узкие гусеницы и поставлены ходоуменьшители. Оборудование тракторов узкими гусеницами исключает повреждение клубней картофеля.

Рабочие органы комбайна получают движение от ВОМ трактора через карданный вал.

Телескопический карданный вал к ВОМ трактора сделан так, что его можно использовать для работы с колесными и гусеничными тракторами.

Комбайн состоит из основной рамы, на которой смонтированы: подкапывающая секция, второй элеватор 6 (рис. 1), горка пальчиковая 2 со шнеком задним 1, транспортеры: редкопрутковый 5, ковшовый подъемный 16, сопроводительный, загрузки бункера 15, бункер 14, гидросистема, площадка комбайнера, механизмы регулирования, привод, щитовая система.
