2. Определить агротехнические требования.

При выполнении любой сельскохозяйственной операции необходимо соблюдать агротехнические требования, которые задаются в виде нормативов и технологических допусков на качество выполнения работ. В разделе должны быть изложены все технологические показатели и нормативы, которые подразделяются на временные (календарные сроки, продолжительность в днях, в часах), количественные (полноту сбора урожая, норму высева семян или посадки, норму внесения удобрений и т.д.) и качественные, показывающие изменения в материалах, подвергающихся воздействию рабочих органов машин (степень крошения, полнота заделки растительных остатков, удобрений, повреждение зерна и др.).

При разработке операционной технологии данной операции в агротехнических требованиях указывают следующие основные показатели:

- срок и продолжительность выполнения работы;

- значения технологических параметров, определяющих качество работы (глубина обработки, способ посева, норма высева или посадки, норма внесения удобрений и др.), здесь же необходимо указать также допустимые отклонения от нормативных показателей и технологических параметров.

Следует обратить внимание на полноту изложения агротехнических требований, чтобы на их основе можно было отрегулировать машины и проверить качество выполнения заданной операции.

3. Дать общую техническую характеристику тракторам и сельскохозяйственным машинам.

Качество механизированных работ в значительной мере определяется соответствием трактора и сельскохозяйственных машин агротехническим требованиям.

На основе этих требований выбираются две марки тракторов (задаются преподавателем). Сельскохозяйственные машины выбираются с учетом требований агротехники, условий работы, возможности агрегатирования с выбранными тракторами, требований техники безопасности и охраны труда.

Кроме выданных преподавателем двух мерок тракторов студенты должны указать, какие тракторы и сельскохозяйственные машины могут быть использованы для выполнения данной операции, достоинства и недостатки этих машин. К какому классу относятся те или иные трактора, коротко описать конструктивные отличия, отметить мощность и тяговые показатели тракторов.

Выбор самоходных машин (комбайнов) производится также на основе анализа агротехнических требований и условий работы.

В заключении сделать вывод о целесообразности использования выданных преподавателем марок тракторов для выполнения данной операции и по возможности предложить свой вариант.

Контрольные вопросы

1. Какие показатели указываются в агротехнических требованиях?

2. Для чего необходимы агротехнические требования?

3. На основе чего производится выбор трактора и сельскохозяйственных машин?

4. Какие трактора и СХМ (кроме заданных вариантом) можно использовать для выполнения данной операции?

ЗАДАНИЕ № 2. ВЫБОР И РАСЧЕТ СОСТАВА машинно-тракторных агрегатов

1. Построить графики мощности Nкр и скорости Vp в зависимости от тягового усилия нам крюке Ркр по передачам тракторов на заданном фоне поля.

2. По построенным графикам определить диапазон допустимых скоростей; основную и резервную передачи.

3. Рассчитать состав машинно-тракторных агрегатов с тракторами заданной марки для выполнения одной из следующих работ:

а) пахоты;

б) сплошной культивации;

в) лущения;

г) прикатывания;

д) посева зерновых колосовых культур.

4. Начертить схему агрегата.

Исходные данные

Марка трактора №1…………………№2

Агрегатируемая сельскохозяйственная машина

Фон поля

Глубина вспашки, а

Удельное сопротивление, КокН/м

Методические указания по выполнению задания №2

Правильно скомплектованный МТА должен обеспечить качественное выполнение работ в соответствии с агротехническими требованиями, наивысшую производительность, наименьшие затраты труда и денежных средств, хорошую маневренность и проходимость при переездах с одного участка на другой или внутри загона; нормальные условия труда и безопасность работы.

Если задан трактор и сельскохозяйственная работа (операция), а по условию задачи необходимо определить марку СХМ и их количество в агрегате, передачу трактора и рабочую скорость на данной передаче, то эти расчеты рекомендуется выполнять в последовательности, приведенной ниже. В основе расчета лежит рациональное соотношение тяговых свойств энергетических средств (тракторов) и сопротивления сельскохозяйственных машин в заданных условиях использования [6,7,8]. В соответствии с агротехническими требованиями к технологической операции и условиями работы МТА на участке устанавливается диапазон технологически допустимых скоростей движения агрегатов, используя литературу или данные приложения. Зная тип трактора и выполняемую работу, выбирают основную и резервную низшую рабочие передачи трактора. Выбор производят по тяговым характеристикам (прилож. Б) следующим образом:

- по выполняемой операции устанавливают агрофон поля,

- выписывают весь диапазон основных эксплуатационных показателей трактора из таблицы тяговых характеристик при NТ=NТ мах для всех передач (NТ мах, кВт – максимальная мощность на крюке; Ркр, кН - номинальное тяговое усилие на крюке; Vp, км/ч - рабочая скорость; GТ, кг/ч – часовой расход топлива) и оформляют в виде таблицы;

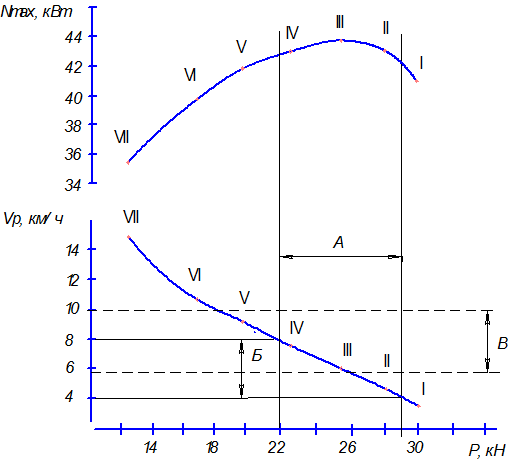

Для выбора основной и резервных передач удобно использовать потенциальную тяговую характеристику трактора (рис. 1).

Как видно из графика, наиболее рациональными по использованию крюковой мощности является II…V передачи. Однако II передача находится за пределами интервала рациональных технологических скоростей. В то же время агротехнические требования позволяют работать и на V передаче. Поэтому расчет следует вести для III…V передач трактора. III передача пониженная резервная, IV – основная передача, V – повышенная резервная.

Рис. 1_ Выбор передач и режима работы агрегата по потенциальной тяговой характеристике трактора:

А – зона рациональной тяговой загрузки трактора;

Б – интервал рациональных по загрузке рабочих скоростей;

В – интервал технологически допустимых скоростей для машины.

Постройте по тяговым показателям вашего трактора Vp и Nкр в зависимости от Ркр (как на рис. 1). Определите три необходимые для расчетов передачи.

- за основную рабочую передачу принимают ту, на которой величина Nкр имеет наибольшее значение. При этом рабочая скорость движения Vp на данной передаче должна укладываться в пределы технологически допустимых скоростей движения;

- отмечают контуром выбранную передачу и снизу подписывают;

- низшая рабочая передача будет та, которая стоит перед основной и имеет большое тяговое усилие Рт и меньшую рабочую скорость движения Vp.

В процессе работы на МТА со стороны сельскохозяйственных машин и орудий возникают определенные силы сопротивления R, которые преодолеваются трактором. Кроме рабочего сопротивления машины или орудия в целом существует еще понятие об удельном сопротивлении К0 (кН/м). Удельным сопротивлением принято называть тяговое (рабочее) сопротивление, приходящееся на единицу ширины захвата машины (орудия) или единицу площади. Для пахотных агрегатов удельное сопротивление относят не к ширине захвата машины, а к площади сечения пласта. Оно обозначается Ко и имеет размерность кН/м2. Величина удельного сопротивления машин необходима для определения количества машин в агрегате и их общей ширины захвата для того, чтобы подобрать такой состав машин, который позволил бы наиболее эффективно использовать тяговую мощность трактора.
