Площади цехов рассчитывают с учетом габаритов технологического оборудования, площадок обслуживания машин и аппаратов, размеров проходов, проездов, расстояний от стен и колон здания до оборудования. Все это учитывает коэффициент запаса площади для обслуживания оборудования. Площади рассчитывают по формуле:

F = kåFоб.

F – площадь цеха, м

K – коэффициент запаса площади.

Fоб – площадь отдельных машин и аппаратов.

Для последующей компоновки производственного цеха расчетную площадь следует выразить в строительных прямоугольниках. Площадь строительных прямоугольниках равна 72 м. Расчет ведется по формуле:

S = F / 72

S – площадь цехов в строительных прямоугольниках.

F – площадь цехов расчетная компоновочная.

При этом значение площади выражается в только целым числом строительных прямоугольников.

Таблица 5.2 “Площадь производственного корпуса”.

5.2 Компоновка производственного корпуса с расстановкой оборудования.

Конфигурация здания должна быть простой по форме, в виде прямоугольника. Оптимальным соотношением длины здания к его ширине является примерно1:2. Так как сумма площадей всех цехов равна 56 строительных прямоугольников, то его длина составит 7 прямоугольников или 7*12= 84 м, а ширина 8 строительных прямоугольника в длину 8*6 = 48 м. (Соотношение 1,8:1)

Сетка колон также влияет на компоновку помещения в производственном корпусе. Так как наше задание одноэтажное, то рекомендуемая сетка колон это 6*12 м.

При компоновке следует учитывать, что крупногабаритное оборудование следует размещать в глубине цеха с тем, чтобы обеспечить максимальное освещение рабочих мест.

Компоновка производственного корпуса представлена в приложении.

Приложение 1.

Технологическая схема производства молока пастеризованного жирностью 3,5%.

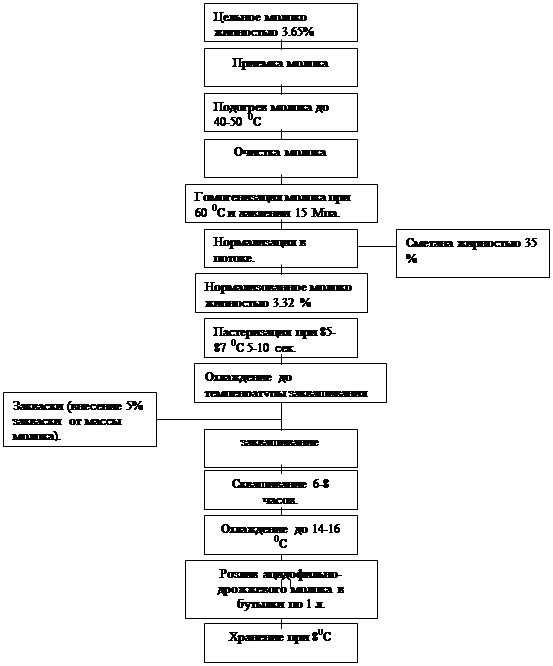

Технологическая схема производства ацидофильно-дрожжевого молока жирностью 3,2%.

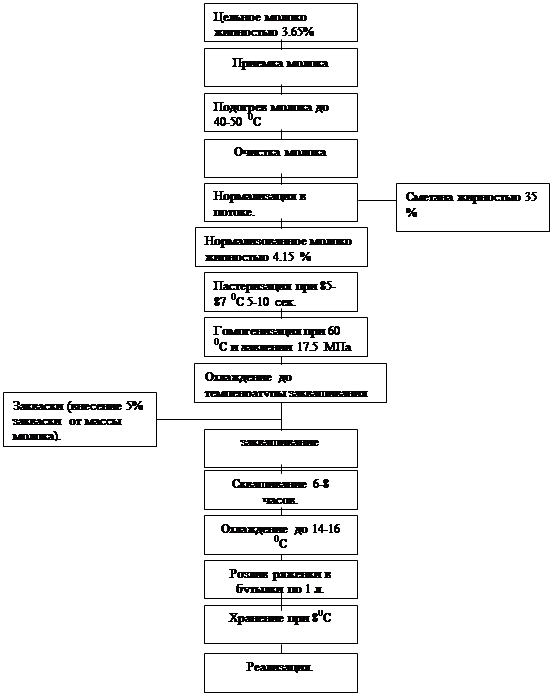

Технологическая схема производства ряженки жирностью 4 %.

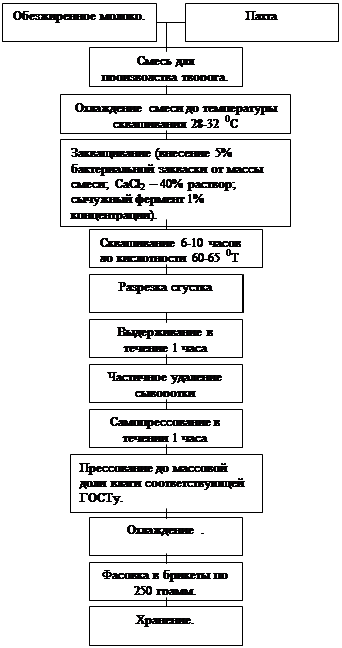

Технологическая схема производства творога “Столового” жирностью 2 %.

Приложение 2.

Компоновка производственного корпуса с расстановкой оборудования.

Список использованной литературы.

1. Крусь Г.Н. Технология молоко и оборудование предприятий молочной промышленности. - М.: Агропромиздат, 1986. - 280с.

2. Ростросса Н.К. Курсовое и дипломное проектирование предприятий молочной промышленности. - М.: Агропромиздат, 1989. - 303 с.

3. Ростросса Н.К. справочник по цельномолочному промзводству. М.: 1976 г.

4. Технология цельномолочных продуктов и молочно-белковых концентратов: Справочник /Богданова Е. А. - М.: Агропромиздат, 1989. - 311с.
