Бак закрывают крышками 15. Для слива откачанного меда служит кран 16.

Порядок работы: расконсервировать медогонку от антикоррозийной смазки, тщательно промыть горячей водой, протереть и просушить;

– проверить и подтянуть болтовые соединения;

– трущиеся поверхности на рукоятке и роторе смазать;

– надежно прикрепить медогонку к полу и заземлить;

– проверить вручную ротор медогонки;

– подключить медогонку к сети;

– произвести вращение рукояткой (1–3 оборота против часовой стрелки) с выключением тормоза;

– включить электродвигатель нажатием пусковой кнопки; произвести вращение рукояткой (1–3 оборота по часовой стрелке) с включением фрикционной муфты и обеспечить вращение ротора на холостом ходу (без нагрузки) в течение 20 мин;

– произвести вращение рукояткой (1–3 оборота против часовой стрелки) с включением тормоза и обеспечить остановку ротора;

– произвести вращение рукояткой (1–3 оборота по часовой стрелке) и обеспечить плавный разгон ротора от 0 до 300 мин. Время откачки от 5 до 10 мин.

Правила безопасной работы. Перед пуском медогонки необходимо проверить правильность монтажа электропроводки и заземления. Электродвигатель должен быть заземлен согласно. Правилам устройств электроустановок.

Рабочее место возле медогонки и проходы нельзя загромождать.

При работе медогонки запрещается проводить ремонтные работы, смазку, чистку.

Обслуживающий персонал должен быть обучен и проинструктирован по технике безопасности.

Медогонки хордиально-радиального типа предназначены для откачки меда из предварительно распечатанных сотовых рамок всех размеров как хордиальным способом (из гнездовых рамок), так и радиальным (из надставок).

Медогонка М4/24Р1. Медогонка хордиально-радиальная с ручным клиноременным приводом состоит из алюминиевого бака, внутри которого размещен ротор поперечины, на которой смонтирован ручной клиноременный привод, состоящий из малого и большого шкивов, соединенных клиновым ремнем. На большом шкиве укреплена приводная рукоятка. Бак медогонки снабжен сливным краном, ручками для переноса и двумя съемными полукрышками. Внутри ротора размещены 4 съемные кассеты.

Техническая характеристика медогонки М4/24Р1 приведена в табл. ниже.

Указания по эксплуатации и правила безопасной работы. Перед началом работы устанавливают большой шкив и ремень, обеспечив при этом необходимое натяжение ремня. Проверяют и подтягивают болтовые соединения. Внутреннюю полость медогонки промывают горячей водой.

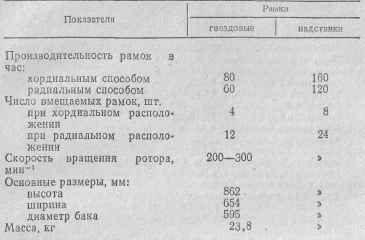

Техническая характеристика медогонки М4/24P1

Медогонку следует укрепить на подставку, которая должна обеспечить свободный слив меда в тару. Прокручивают вхолостую ротор медогонки, убеждаясь в его легком и плавном вращении.

При откачке меда из рамок размером 435×300 мм или 435×230 мм распечатанные рамки вставляют в кассеты и приступают к откачке меда. Вращение рукоятки должно производиться плавно, с постепенным ускорением. После откачки меда с одной стороны сотов их переворачивают другой стороной и откачивают до полного извлечения меда. По мере накопления меда его сливают через сливной кран в приготовленную посуду.

При откачке меда из рамок размером 435×145 мм (надставки) кассеты удаляют, а рамки в количестве 24 шт. вставляют в специальные гнезда ротора радиально.

На полный цикл откачки меда при этом затрачивается гораздо больше времени, чем при хордиальном способе, но благодаря тому, что количество одновременно устанавливаемых рамок в 6 раз больше и сокращается вспомогательное время на загрузку и выгрузку распечатанных сот, производительность радиального способа откачки не ниже хордиального. При этом поломка сотов маловероятна.

Не рекомендуется проводить откачку меда при снятых полукрышках.

Медогонка универсальная М4/32Р состоит из, алюминиевого бака с конусным дном, ротора со съемными полукассетами, поперечины, крана для слива меда.

Выпускается с редукторным или ременным приводом. Ременный привод бесшумен, прост, надежен и долговечен в эксплуатации. Передаточное отношение привода (i=4,4) обеспечивает высокую производительность и полную откачку меда.

Медогонка имеет крышку, функциональное назначение которой не только санитарно-гигиеническое, но и эксплуатационное (исключается вентиляционный эффект, способствующий разрушению сотов), Техническая характеристика медогонки приведена в табл.

Основные параметры и размеры медогонки М4/32Р

Указания по эксплуатации. Перед эксплуатацией медогонку необходимо тщательно промыть теплой водой, протереть и просушить; провернуть несколько раз ротор вхолостую; провести откачку меда. По окончании работы медогонку промыть теплой водой и просушить.

Правила безопасной работы на медогонке универсальной М4/32Р такие же, как и для других неэлектрифицированных медогонок.

Радиальная медогонка МР‑50А – электрифицированная с автоматическим регулированием скорости. Медогонка – высокопроизводительное оборудование, позволяющее значительно механизировать труд пчеловода. Состоит из бака с краном для слива меда и двух полукрышек, ротора, электропривода. Ротор медогонки выполнен в виде цилиндра из решетного полотна.

Производительность медогонки 150 рамок/ч. Число вмещаемых рамок размером 435×230 мм 50 шт., размером 435 X1 Х300 мм – 25 шт. Мощность электродвигателя 0,4 кВт; скорость вращения электродвигателя 1450 мин; напряжение электротока в сети. 220 В; скорость, вращения ротора: минимальная – 86 мин, максимальная – 270 мин. Основные размеры, мм: высота 970, ширина 1120, диаметр бака ‑ 1000, Масса ПО кг,

Редуктор привода медогонки РИМ. Редуктор РПМ не самостоятельный вид пчеловодного инвентаря. Он поставляется как запасной узел к выпускаемым медогонкам.

Основные размеры, мм: длина 140, ширина 138, высота 144. Масса 2,6 кг. Частота вращения на выходном валу 160–180 мин.

Указания по эксплуатации:

– перед установкой на медогонку редуктор расконсервировать от антикоррозийной смазки;

– установить редуктор на поперечину и закрепить его болтами;

– отрегулировать плавное вращение редуктора и закрепить кронштейн рукоятки.

При длительных перерывах в работе детали и поверхности, подверженные коррозии, покрывать антикоррозийной смазкой.

Фильтры

Фильтр двухсекционный Ф-200 предназначен для процеживания меда и состоит из двух секций. Секцию №1 изготавливают из сетки проволочной тканой, гладкой с квадратными ячейками 0,35×0,4 мм, секцию №2 – из сетки проволочной тканой с размером ячейки 0,25–0,3 мм.

Основные размеры, мм: высота 172, ширина 215, длина с раздвинутой опорной рамкой 350, диаметр 206. Масса 0,69 кг.

Фильтр Ф-300 состоит из двух плотно вставленных одна в другую секций. Размер ячейки верхней сетки 2 мм, нижней – 1 мм. Фильтрующие сетки в форме шарового сегмента, верхние части которых жестко закреплены ободком. Фильтр имеет рамку, выполняющую роль ручек для удержания на емкости.
