Рис.2.8.1 Блок-схема газового хроматографа

Анализ методом ГХ выполняют на газовом хроматографе, принципиальная схема которого приведена на рис. 2.8.1.

Газ - носитель из баллона 1 с постоянной скоростью пропускают через хроматографическую систему. Пробу вводят микрошприцем в дозатор 2, который нагрет до температуры, необходимой для полного испарения хроматографируемого вещества. Пары анализируемой смеси захватываются потоком газа - носителя и поступают в хроматографическую колонку, температура которой поддерживается на требуемом для проведения анализа уровне (она может быть неизменной, или по необходимости меняться в заданном режиме). В колонке анализируемая смесь делится на компоненты, которые поочередно поступают в детектор. Сигнал детектора фиксируется регистратором (в виде пиков) и обрабатывается вычислительным интегратором.

В ГХ используют детекторы, которые преобразуют в электрический сигнал изменения физических или физико-химических свойств газового потока, выходящего из колонки, по сравнению с чистым газом - носителем. Существует множество детекторов, однако широкое применение находят только те из них, которые обладают высокой чувствительностью и универсальностью. К таким относятся: катарометр (детектор по теплопроводности); пламенно-ионизационный детектор (ПИД), в котором водородное пламя служит источником ионизации органического соединения; детектор электронного захвата (ЭЗД); термоионный детектор (ТИД), который обладает высокой селективностью к органическим веществам, содержащим фосфор, азот и серу. Интерес к этому детектору заметно возрос в связи с заменой хлорсодержащих пестицидов на фосфорсодержащие ядохимикаты, используемые в сельском хозяйстве и попадающие затем в пищевые продукты.

Катарометр позволяет определить концентрации веществ в пределах 0,1 - 0,01%, ПИД - 10-3 - 10-5%”; ЭЗД - 10-6 - 10-10%. Современные детекторы позволяют определять даже пикограммы (10-12 г) вещества в пробе.

Качественный и количественный анализ в методе ГХ проводят так же, как и в ВЖХ.

Газожидкостная хроматография находит широкое применение для разделения, идентификации и количественного определения сложных многокомпонентных систем, таких как нефть, биологические жидкости, пищевые продукты, парфюмерно-косметические изделия и многие другие. Метод отличается высокой чувствительностью, экспрессностью; для анализа не требуется большого количества исследуемого образца.

Среди разнообразных хроматографических методов газовая и высокоэффективная жидкостная хроматография являются самыми перспективными для решения сложных задач в практике пищевого анализа.

Так, в число задач, которые могут быть разрешены в пищевом анализе с помощью этих методов, входят:

- определение химической природы веществ, обуславливающих характерный аромат свежих продуктов;

- контроль за состоянием продуктов в процессе обработки и хранения;

- объективная оценка показателей, характеризующих качество исходного сырья и готовых изделий из него;

- установление и устранение причин, вызывающих нежелательные изменения продуктов в процессе их изготовления;

- установление факта фальсификации продукта и другие.

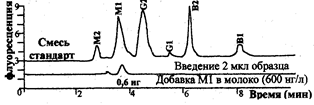

Рис.2.8.2 Хроматограмма афлотоксинов в молоке. Регистрация с помощью флуометрического детектора (возбуждающая длина волны 365 нм, возбужденная 455 нм).

Методами ГХ и ВЖХ идентифицируют и определяют летучие вещества, участвующие в формировании вкуса и аромата многих пищевых продуктов или отвечающих за их порчу. Например, определяют летучие жирные кислоты, характерные для качественного мяса; или кислоты, образующиеся при изменении нормального процесса брожения квашеной капусты и обуславливающие посторонние оттенки ее запаха. Методы используются для определения никотина, нитрозамина (в рыбе и копченостях); пищевых добавок (красители, консерванты, антиокислители); загрязнителей окружающей среды (пестициды, афлатоксины, остатки лекарственных препаратов, витамины) и др. На рис. 2.8.2 представлена хроматограмма разделения афлатоксинов в молоке.

Весьма ценными являются методы ГХ и ВЖХ в установлении фактов фальсификации потребительских товаров. Так, желтый краситель в макаронных изделиях может создать впечатление о высокой стоимости продукта. Наличие такого красителя можно подтвердить методом ВЖХ. Определение антоцианов и гликозидов, отвечающих за цвет вина, позволяет выявить натуральность вина. Подделки коньяка также можно распознать с помощью ГХ.

Методом ВЖХ идентифицируют и определяют небелковый азот, например, мочевину, которую добавляют при фальсификации белковых продуктов с целью увеличения азотистых веществ. Обнаружение аминокислоты оксипролина, присутствующей, главным образом, в белках соединительной ткани, т.е. в дешевом сырье, позволяет выявить факт замены им полноценного белка мяса. Жиры, определяемые по триглицеридному составу методом ГХ, могут дать информацию о количестве жира и добавках постороннего жира. По определению жирно-кислотного состава можно сделать вывод о замене какао-масла гидрожиром в шоколаде и т.п.

Следует отметить, что в настоящее время некоторые виды хроматографии используют не как самостоятельные методы анализа, а как методы предварительного исследования или как методы подготовки пробы к последующему определению другими методами, в том числе хроматографическими.

Так, при определении аминокислот в гидролизате белков мяса или крови методом БХ, проводят предварительную очистку гидролизата на колонках с ионитами. Аналогично поступают при определении летучих оснований и свободных жирных кислот в мясе и рыбе.

Методом ТСХ устанавливают наличие в исследуемом образце хлорорганических пестицидов, количественное определение которых затем проводят методом ГЖХ.

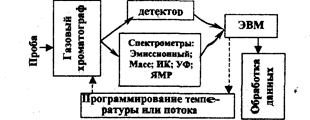

Рис. 2.8.3 Сочетание газовой хроматографии с другими принципами анализа и включенной последовательно ЭВМ.

Особенно эффективным оказалось применение независимой аналитической идентификации и определения продуктов хроматографического разделения при сочетании ГХ и ВЖХ с другими методами исследования: инфракрасной спектроскопией и масс-спектрометрией. Методом масс-спектрометрии можно проводить непрерывный анализ компонентов смеси, причем для небольших количеств веществ. Такой комбинированный (гибридный) метод получил название хромато-масс-спектрометрии. Например, определение пестицидов, остатков лекарственных веществ (пенициллинов, сульфаниламидов и др.) проводят, используя комплекс: ГХ (или ВЖХ) - масс-спектрометрия. Возможно сочетание хроматографии с методами ядерного магнитного резонанса, пламенной (фотометрии, абсорбционной спектрометрии и др.).

2.9 Применение хроматографии

Применение хроматографии наряду с другими физико-химическими методами, а также их взаимное сочетание, является тенденцией в разработке методик исследования качества потребительских товаров.
