Содержание:

Введение

1. Методы анализа термических свойств продукции

1.1 Дифференциально-термический анализ

1.2 Термогравиметрия

1.3 Дифференциальная термогравиметрия

1.4 Деривативная термогравиметрия

1.5 Дериватография

2. Хроматография

2.1 Классификация методов хроматографии

2.2 Жидкостно-адсорбционная хроматография на колонке

2.3 Высокоэффективная жидкостная хроматография

2.4 Ионообменная хроматография

2.5 Тонкослойная хроматография

2.6 Хроматография на бумаге

2.7 Гельпроникающая (молекулярно-ситовая) хроматография

2.8 Газовая хроматография

2.9 Применение хроматографии

3.Показатели характеризующие механические свойства товаров

Заключение

Литература

Ведение

Физико-химические методы анализа (ФХМА) основаны на использовании зависимости физических свойств веществ (например, светопоглощения, электрической проводимости и т.д.) от их химического состава. Иногда в литературе от ФХМА отделяют физические методы анализа, подчёркивая тем самым, что в ФХМА используется химическая реакция, а в физических - нет. Физические методы анализа и ФХМА, главным образом в западной литературе, называют инструментальными, так как они обычно требуют применения приборов, измерительных инструментов. Инструментальные методы анализа в основном имеют свою собственную теорию, отличную от теории методов химического (классического) анализа (титриметрии и гравиметрии). Базисом этой теории является взаимодействие вещества с потоком энергии.

При использовании ФХМА для получения информации о химическом составе вещества исследуемый образец подвергают воздействию какого-либо вида энергии. В зависимости от вида энергии в веществе происходит изменение энергетического состояния составляющих его частиц (молекул, ионов, атомов), выражающееся в изменении того или иного свойства (например окраски, магнитных свойств и т.п.). Регистрируя изменение этого свойства как аналитический сигнал, получают информацию о качественном и количественном составе исследуемого объекта или о его структуре.

1. Методы анализа термических свойств продукции

Термоаналитические методы служат для исследования химических реакций, фазовых и других физико-химических превращений, происходящих под влиянием тепла в химических соединениях, или (в случае многокомпонентных систем) между отдельными соединениями. Термические процессы, будь то химические реакции, изменение состояния или превращение фазы, сопровождаются всегда более или менее значительным изменением внутреннего теплосодержания системы. Превращение влечет за собой поглощение тепла - эндотермическое превращение либо выделение тепла - экзотермическое превращение. Эти тепловые эффекты могут быть обнаружены методами термического анализа или дифференциально-термического анализа (ДТА). Превращения во многих случаях связаны также с изменением массы образца, которое может быть, в свою очередь, с большой точностью определено при помощи термогравиметриче-ского метода (ТГ). Эти классические термоаналитические методы успешно применяются в науке уже более ста лет.

Исходной точкой появления самого принципа термического анализа можно считать 1887 г. Тогда этот метод был применен Ле-Шателье для испытания глинистых минералов. Небольшое количество глины с равномерной скоростью быстро нагревалось до температуры 1300 K, в то время как Ле-Шателье с помощью вложенной в пробу термопары и подключенного к ее клеммам гальванометра наблюдал за тем, в какой степени температура пробы следует темпу нагревания. Результаты измерения были зарегистрированы фотографированием через равномерные промежутки времени узкой световой полосы, отраженной на фотопластинку от зеркала гальванометра.

Известно, что каолинит (Al4[Si4O10](OH)6) – минерал, из которого состоит белая глина, теряет воду при температуре около 900 K. Данный процесс является эндотермическим. Полученные при разложении аморфные продукты кристаллизуются с выделением тепла при температуре около 1200 K.

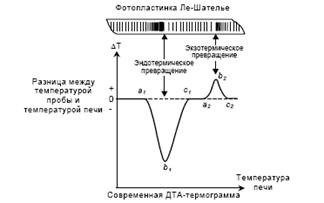

Согласно указанным превращениям, на фотопластинке Ле-Шателье (рис. 1) в случае, когда ничто не оказывало влияния на равномерное повышение температуры пробы, были получены линии, расположенные на одинаковом расстоянии друг от друга. Однако при потере каолинитом структурной воды (поглощение тепла) линии сгустились, а при кристаллизации продукта, происходящей с выделением тепла, они появились на больших расстояниях друг от друга. По густоте линий Ле-Шателье мог сделать приближенный вывод об относительном содержании каолинита в глине.

Рис. 1. Метод Ле-Шателье

Метод вначале был применен по предложению Аустена для изучения диаграмм состояния металлов и сплавов, а затем применен Валлахом для испытания глинистых минералов и пород. С 1939 г. метод термического анализа применяется для исследования наравне с рентгеновскими исследованиями.

Принцип измерения используемых в настоящее время приборов для термического анализа несколько отличается от простого метода Ле-Шателье. В современной аппаратуре измерение энтальпии пробы осуществляется по так называемой “дифференциальной схеме”, предложенной Аустеном и усовершенствованной Хоулдсворсом и Каббом в 1923 г.

1.1 Дифференциально-термический анализ

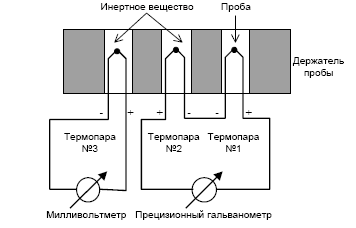

Измерительная часть приборов для термического анализа по методу ДТА состоит обычно из трех термопар (рис. 2). Одной из них (термопара №3) измеряется температура печи, а остальными двумя включенными навстречу друг другу термопарами при помощи высокочувствительного гальванометра измеряется разность температур между печью и пробой. Последняя помещается в одно из трех отверстий блока держателя пробы и в нее укладывается спай первой термопары. Спаи второй и третьей термопар, измеряющих температуру печи, окружают инертным веществом, не претерпевающим никаких изменений под влиянием тепла, но создающим условия теплопередачи, почти тождественные условиям, в которых находится исследуемое вещество.

Рис. 1.2.1 Дифференциальная схема термического анализа

Держатель пробы нагревается с помощью регулируемой электрической печи. При такой схеме, если температуру держателя равномерно увеличивать, температура, как пробы, так и инертного вещества равномерно повышается до тех пор, пока в исследуемом веществе не начнется химическая реакция или другое превращение с тепловым эффектом. С этого момента, в зависимости от того, является ли реакция экзотермической или эндотермической, начинается, соответственно, повышение или снижение температуры пробы. Таким образом, разность потенциалов между полюсами первой термопары останется неизменной или же начнет повышаться быстрыми темпами. Поскольку эта разность компенсироваться равномерно увеличивающимся напряжением второй термопары не будет, гальванометр даст показания, по знаку и величине соответствующие разности температур.
