Внутри вертикальной трубы имеется шнек, который подает муку к просеивающей головке машины. Просеивающий механизм состоит из цилиндрического корпуса с разгрузочным лотком, сита с неподвижными лопастями и разгрузочного окна. Сверху установлена крышка с резиновой прокладкой и откидным закрепляющим болтом. У разгрузочного лотка просеивающей головки имеется магнитная ловушка для удаления из муки магнитных примесей и легкоснимаемый рукав из плотной ткани, предупреждающий распыление муки при выходе ее из машины и поступления в тару.

Для включения машины установлены магнитный пускатель автоматический выключатель и кнопки управления.

Машина комплектуется двумя ситами с ячейками размером 1,4 и 1,6 мм для муки высшего сорта и муки 1-го и 2-го сорта.

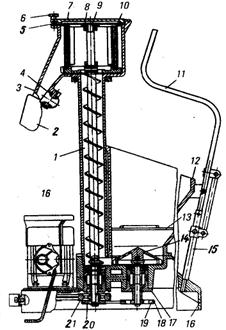

Рисунок 1 – Машина для просеивания муки МПМ-800

1-труба, 2-рукав, 3-корпус, 4-магнитная ловушка, 5-откидной болт, 6-гайка,

7-крышка, 8-опоры скребков, 9-шнек, 10-сито, 11-подъемник, 12-бункер, 13-решетки, 14-крыльчатка, 15-крестовина, 16-платформа, 17-стакан, 18-клиновой ремень, 19,20,21-шкивы

Принцип действия машины. Мука из загрузочного бункера подается крыльчаткой на шнек вертикальной трубы, по которому поступает внутрь просеивающей головки. Здесь под действием центробежной силы, мука разрыхляясь, проходит через сито в пространство между корпусом и ситом, опускаясь на дно и при помощи лопаток поступает в разгрузочный лоток. Непросеянная мука остается на дне сита и удаляется после остановки машины.

Правила эксплуатации. Перед началом работы проверяют санитарно-техническое состояние и наличие состояние и наличие заземления. В рабочую камеру корпуса просеивающей головки устанавливают сито необходимого размера. Сверху закрывают крышкой и закрепляют откидным болтом. Под разгрузочный лоток подставляют тару. Проверяют машину на холостом ходу.

На подъемный механизм укладывают мешок с мукой, затем поднимают его и фиксируют его на требуемой высоте, после чего часть муки высыпают из мешка в загрузочный бункер и нажимают кнопку «Пуск», включают машины в работу.

После включения машины, мука из загрузочного бункера подается крыльчаткой к окну вертикальной трубы. Там мука подхватывается шнеком и подается вверх, где попадает в установленное сито. Пройдя через ячейки сита, мука лопастями направляется в разгрузочное окно, пройдя через установленную магнитную ловушку, направляется через тканевый рукав в подставленную тару. Во время работы необходимо следить за тем, чтобы загрузочный бункер был постоянно заполнен мукой. Дополнительную загрузку машины можно производить без ее остановки. При длительной работе на машине рекомендуется периодически останавливать ее для очистки сита от примесей и непросеянных частиц муки. Во время работы машины запрещается открывать крышку просеивающей головки и оставлять машину без присмотра. Санитарную обработку машины проводят после окончания работы и остановки машины. Сначала удаляют остатки муки, потом снимают сито, протирают все детали машины влажной чистой тканью и оставляют просушивать.

Таблица 1 - Возможные неисправности и способы их устранения

3 Актуальность и специфика машины

В настоящее время общественное питание приобретает большое значение в жизни людей. Поэтому, чтобы ускорить технологический процесс, оно нуждается в высокопроизводительном оборудовании, которое входит в состав поточно-механизированных линий.

С целью максимального обеспечения предприятия мучными и кондитерскими изделиями, на предприятии устанавливается необходимое оборудование. Например, мукопросеиватель МПМ-800 позволяет быстро очистить муку от посторонних примесей, а также насытить ее воздухом, что в последствие хорошо сказывается на приготовлении полуфабрикатов. Технические характеристики мукопросеивателя вполне удовлетворяют технологические потребности предприятия.

Развитие пищевой промышленности должно осуществляться в результате использования интенсивных факторов. Интенсификация технологических процессов предполагает максимальное использование современных достижений науки и техники, широкое внедрение в практику опыта новаторов. Пищевые предприятия должны быть обеспечены наиболее эффективными конструкциями высокопроизводительного технологического оборудования с максимальной степенью надежности всех механизмов, агрегатов и комплексно-механизированных линиях.

Продукты из зерна важны в питании человека как источники: пищевых волокон (клетчатки), крахмала, витаминов группы В, железа и других минеральных веществ. В них низкое содержание жира (если не добавлен при приготовлении блюд и изделий). Ограничения практически отсутствуют для продуктов без добавления жира и сахара, не содержат витамина С.

Зерновым продуктам принадлежит исключительно важная роль в питании человека. Достаточно перечислить входящие в эту группу продукты (хлеб и хлебобулочные изделия, крупы, макароны), чтобы понять их незаменимость. В России наиболее важны злаковые – пшеница, рожь, ячмень, овес, кукуруза, гречиха, рис.

Центральная часть зерна злаков – эндосперм – состоит из крахмала. Зерно покрыто несколькими оболочками, которые содержат много незаменимых пищевых веществ – витаминов и минеральных веществ. Главный продукт зерна – мука. В процессе получения муки зерно размалывается и от него отделяется большая часть оболочек и зародыша зерна, которые образуют фракцию отрубей. Отделение отрубей вызвано тем, что в зародыше содержатся жиры, которые при хранении окисляются, вызывая порчу муки.

Содержание пищевых веществ в муке зависит от количества сохраняющихся в ней отрубяных частиц – компонентов оболочек зерна. Не вдаваясь в технологические подробности отметим, что чем меньше отрубей отделяется от муки, тем грубее считается помол зерна, тем темнее по цвету мука. Такая мука называется мукой низших сортов (обойная и мука 2-го сорта). Чем меньше отрубей остается в муке, тем она белее и называется мукой высших сортов (высшего и 1-го сортов). Так в отрубях содержится больше различных витаминов и минералов, чем во внутренней части зерна, то чем грубее помол муки, тем больше в ней содержание витаминов и минеральных веществ и пищевых волокон. Различия в составе муки разного помола отражаются также и на составе вырабатываемых изделий.
