Проэкстрагированный и высушенный образец керна размельчают на составляющие его зерна при помощи агатовой ступки и пестика с резиновым наконечником. Допускается применение других способов измельчения горной породы при условиях сохранения целостности зерен составляющих породу.

Из приготовленного, таким образом песка берут навеску, равную 50 г. Точность определения навески составляет 0,01 г. Навеску песка высыпают в набор сит, установленных друг на друга в, порядке убывания размера отверстий, то есть в порядке, приведённом в таблице 1.

В течение 15 минут встряхивают набор сит и добиваются полного рассеивания песчаного материала.

По окончании рассеивания содержимое каждого сита и тазика аккуратно высыпают на глянцевую бумагу, обметая каждое сито кисточкой.

Путём взвешивания определяют массу каждой фракции, то есть массу песчаного материала, отложившегося на каждом сите. Точность определения массы составляет 0,1 г.

Рассчитывается процентное содержание каждой фракции, исходя из того, что навеска 50 г. составляет 100 %. Суммарная потеря массы при проведении анализа не должна превышать 1 %.

ПОВЕРХНОСТНО-МОЛЕКУЛЯРНЫЕ СВОЙСТВА СИСТЕМЫ ПЛАСТ-ВОДА-НЕФТЬ-ГАЗ

Нефтяной пласт представляет собой залежь осадочных пород в виде тела с огромным скоплением капиллярных каналов и трещин, поверхность которых очень велика. Поэтому закономерности движения нефти в пласте и её вытеснения из пористой среды зависят также и от свойств пограничных слоёв соприкасающихся фаз и процессов, происходящих на поверхности контакта нефти, газа и воды с породой.

На формирование залежей углеводородов оказывает влияние количество остаточной воды в залежи (остаточная водонасыщенность, SB), которая в свою очередь зависит от свойств воды и углеводородов и от природы поверхности горной породы. Под природой поверхности понимаются гидрофильность – способность вещества смачиваться водой и гидрофобность – способность вещества не смачиваться водой.

Физико-химические свойства поверхностей раздела фаз и закономерности их взаимодействия характеризуются рядом показателей – поверхностным натяжением на границе раздела фаз, явлениями смачиваемости и растекания, работой адгезии и когезии, теплотой смачивания.

Поверхностное натяжение s – избыток свободной энергии сосредоточенной на одном квадратном сантиметре площади поверхностного слоя на границе раздела двух фаз. По поверхностному натяжению пластовых жидкостей на различных поверхностях раздела можно судить о свойствах соприкасающихся фаз, закономерностях взаимодействия жидких и твёрдых тел, процессах адсорбции, количественном и качественном составе полярных компонентов в жидкости, интенсивности проявления капиллярных сил и т.д.

Поверхностное натяжение связано с такими понятиями как свободная энергия поверхностного слоя жидкости, сила поверхностного натяжения и работа поверхностного натяжения.

Поверхностное натяжение можно рассматривать как избыток свободной энергии сосредоточенной на 1 см2 единицы поверхностного слоя на границе раздела фаз:

Е = s × s,

где s – поверхностное натяжение;

s – суммарная поверхность двух фаз.

Поверхностного натяжения – это сила, действующая на единицу длины периметра взаимодействия двух фаз (линию смачивания):

,

где – линия смачиваемости.

Поверхностного натяжения – это работа, образования 1 см2 новой поверхности в изотермических условиях:

,

Коэффициент поверхностного натяжения s зависит от давления, температуры, газового фактора, свойств флюидов.

Если поверхностное натяжение на границе раздела между двумя жидкостями, газом и жидкостью можно измерить, то поверхностное натяжение на границе раздела порода-жидкость и породы-газа измерить трудно. Поэтому для изучения поверхностных явлений на границе порода-жидкость пользуются косвенными методами изучения поверхностных явлений: измерением работы адгезии и когезии, исследованием явлений смачиваемости и растекаемости, изучением теплоты смачивания.

Смачиванием называется совокупность явлений на границе соприкосновения трёх фаз, одна из которых обычно является твёрдым телом и две другие – не смешиваемые жидкости или жидкость и газ.

Капля жидкости может растекаться по поверхности, если поверхность хорошо смачивается, а если поверхность плохо смачивается, то капля растекаться не будет.

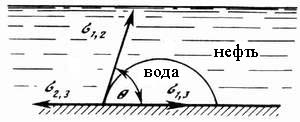

Интенсивность смачивания характеризуется величиной краевого угла смачивания Q, образованного поверхностью твёрдого тела с касательной, проведённой к поверхности жидкости из точки её соприкосновения с поверхностью (рис. 4).

Рис. 4. Форма капли, обусловленная поверхностными натяжениями на различных границах соприкасающихся фаз.

Краевой угол Q измеряется в сторону более полярной фазы (в данном случае в сторону воды). Принято условно обозначать цифрой 1 водную фазу, цифрой 2 – углеводородную жидкость или газ, цифрой 3 – твёрдое тело.

Предполагая, что краевой угол Q отвечает термодинамическому равновесию, получим уравнение, впервые выведенное Юнгом:

s2,3 = s3,1 +s1,2 × cosQ,

откуда получим выражение для краевого угла Q:

.

Если s23> s13, то 0 < cosQ < 1, из чего следует, что угол Q – острый (наступающий), а поверхность – гидрофильная.

Если s23> s13, то –1 < cosQ < 0, из чего следует, что угол Q – тупой (отступающий), а поверхность – гидрофобная.

Существуют также переходные поверхности (т.н. амфотерные), которые хорошо смачиваются как полярными, так и неполярными системами.

К гидрофильным поверхностям относятся силикаты, карбонаты, окислы железа. К гидрофобным поверхностям – парафины, жиры, воск, чистые металлы.

Краевой угол смачивания зависит от строения поверхности, адсорбции жидкостей и газов, наличия ПАВ, температуры, давления, электрического заряда.

Поверхностные явления описываются также работой адгезии.

Адгезия – прилипание (сцепление поверхностей) разнородных тел. Когезия – явление сцепления поверхностей разнородных тел, обусловленной межмолекулярным или химическим взаимодействием.

Работа адгезии оценивается уравнением Дюпре:

Wa = s1,2+ s2,3+ s1,3.

Используя соотношения, мы получим уравнение Дюпре-Юнга:

Wa = s1,2(1+cosQ).

Из соотношения:

s2,3– s1,3= s1,2cosQ

следует, что при смачивании свободная энергия единицы поверхности твёрдого тела уменьшается на величину s1,2cosQ, которую принято называть натяжением смачивания.

Работа когезии Wк характеризует энергетические изменения поверхностей раздела при взаимодействии частиц одной фазы.

Из уравнения следует, что на отрыв жидкости от поверхности твёрдого тела при полном смачивании (когда cosQ=0) затрачивается работа, необходимая для образования двух жидких поверхностей – 2sжг, т.е. Wк = 2sж г, где 2sжг – поверхностное натяжение жидкости на границе с газом.
