Гидравлический разрыв пласта

Гидравлический разрыв пласта (ГРП) предназначается для увеличения проницаемости призабойной зоны путем расчленения породы пласта или расширения естественных трещин. Сущность ГРП заключается в нагнетании в призабойную зону скважины жидкости под высоким давлением, в большинстве случаев превышающим гидростатическое в 1,5 – 2 раза. Существуют три основных вида ГРП: однократный, многократный и направленный (поинтервальный). Однократный предполагает создание одной трещины в продуктивном пласте; многократный ГРП обеспечивает образование нескольких трещин. При направленном ГРП места образования трещин регулируются по продуктивному разрезу скважины.

Процесс ГРП состоит из следующих последовательно проводимых операций:

Ø Закачивание в пласт жидкости разрыва для образования трещин.

Ø Закачивание жидкости-песконасителя с песком, предназначенным для закрепления трещин.

Ø Закачивания продавочной жидкости для продавливания песка в трещины.

Рабочая жидкость, при закачивании которой в призабойную зону пласта создается давление, достаточное для нарушения целостности породы, называется жидкостью разрыва.

Рабочая жидкость, используемая для транспортировки песка с поверхности до трещин и их заполнения, называется жидкостью-песконосителем. Она должна быть слабофильтрующейся и иметь высокую пескоудерживающую способность. Повышение вязкости жидкостей достигается добавлением в них загустителей – соли органических кислот, нефтяной гудрон, нефтекислотные и водонефтяные эмульсии. В водонагнетательных скважинах для ГРП используют воду, загущенную сульфит-спиртовой бардой (ССБ).

Продавочная жидкость при всех условиях должна обладать минимальной вязкостью для уменьшения потерь напора.

Песок предназначается для заполнения образовавшихся при ГРП трещин с целью предупреждения их смыкания после уменьшения давления ниже величины давления разрыва. Поэтому песок должен иметь достаточную прочность и сохранять высокую проницаемость. Этим требованиям удовлетворяет хорошо откатанный однородный кварцевый песок (пропант). Гранулы имеют размер 0,4 – 1,2 мм.

Эффективность ГРП определяется раскрытостью и протяженностью созданных трещин: чем они больше, тем выше эффективность обработки. Для создания таких трещин в скважину закачивают от 4 до 20 т песка. Концентрация песка в жидкости-песконосителя зависит от фильтруемости и удерживающей способности жидкости и изменяется 100 – 600 кг/1м3 жидкости.

При выборе скважины для проведения в ней ГРП необходимо учитывать качество цементного кольца выше и ниже намеченного интервала разрыва. Также проводят исследования, т.е. определяют забойное и пластовое давления, содержание воды в добываемой продукции, определяют коэффициент приемистости.

Перед ГРП проводят мероприятия по очистке забоя и призабойной зоны – промывки растворителями, ПАВ, кислотные обработки. Иногда проводят гидропескоструйную перфорацию (ГПП) в узком интервале пласта, в котором планируют создать трещину.

В скважину спускают НКТ с пакером и нагнетают сначала жидкость разрыва в таких объемах, чтобы создать на забое давление, достаточное для разрыва пласта. При этом непрерывно наблюдают за давлением и расходом жидкости на устье. Момент разрыва на поверхности отмечается резким увеличением расхода жидкости при одном и том же давлении на устье или резким падением давления при одном и том же расходе. После разрыва пласта, не снижая давления, в скважину закачивают жидкость-песконоситель – вязкую жидкость, смешанную с песком, которая под воздействием продавочной жидкости проталкивается в НКТ и в пласт.

После завершения продавки скважину закрывают и оставляют в покое до момента снижения давления до нуля. Затем скважину промывают для удаления остатков песка и осваивают. Водонагнетательные скважины пдвергают поршневанию для вымывания из трещины закаченной вязкой жидкости.

Техническая часть

Рис.1

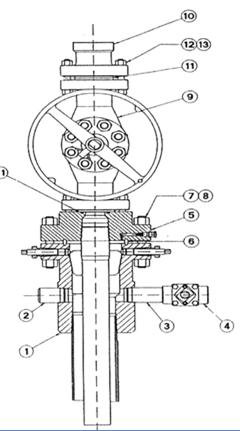

Обвязка устья скважины при ГРП

При гидроразрыве скважины используют устьевую головку фирмы Камерон, составные части которой изготовлены из высококачественных материалов.

♦ Рабочее давление 700 атм.

♦ Температурный режим от –50 до 50ºС

Составные части:

1 - корпус (210 атм.) с двумя боковыми отводами диаметром 50,8 мм.

Устьевая головка фирмы «КАМЕРОН»

2 - “заглушка”

3 - патрубок Æ50,8 мм, на который навёрнут шаровой кран (4), рассчитанный на 210 атм.

4 - шаровой кран

5 - штифтовой фланец

6,11 - кольцевая прокладка (сальник)

7 - резьбовая шпилька 26,85 х 215,9мм.

8 - гайка 26,8мм.

9 - задвижка

10 - фланцевое соединение

12 - резьбовая шпилька 22,23 х158,75мм.

13 - гайка 22,23мм.

Типовое оборудование для ГРП

Гидравлический разрыв пласта осуществляется с использованием комплекса оборудования, включающего в себя подземную и наземные части.

Наземное оборудование:

Ø устьевая арматура,

Ø комплекс спецтехники для производства ГРП.

Комплекс ГРП состоит из стандартных единиц:

Ø Пескосмесительная установка – Блендер РОD-I.

Ø Насос высокого давления SPF-343

Ø Блок манифольда.

Ø Ца-320.

Ø Станция контроля – FRACCAT.

Ø Емкости.

Ø Песковоз

Практически все оборудование для ГРП смонтировано на шасси тяжелых грузовиков повышенной проходимости

Блендер:

Блендер - передвижной агрегат, предназначенный для предварительного приготовления технологических жидкостей в резервуарах и последующей их подачи через систему манифольда на прием насосных агрегатов. Благодаря тщательно продуманной системе компьютерного управления, агрегат способен обеспечить высокое качество смешивания жидкостей, проппанта и химикатов. Блок управления блендера обеспечивает соблюдение заданного уровня жидкости в смесителе, автоматический контроль подачи проппанта и автоматический контроль подачи сухих и жидких химикатов.

технические характеристики:

Ø Скорость – 900 - 1300 об/мин

Ø Производительность – 0 - 5,6 м3/мин.

Ø Давление на выходе – 0 – 6,9 атм.

Ø Скорость загрузки песка - 0-4 т/мин

Ø Мах производительность – 3,8 м3/мин

Ø Нормальная скорость вращения – 1100 об/мин

Станция контроля,

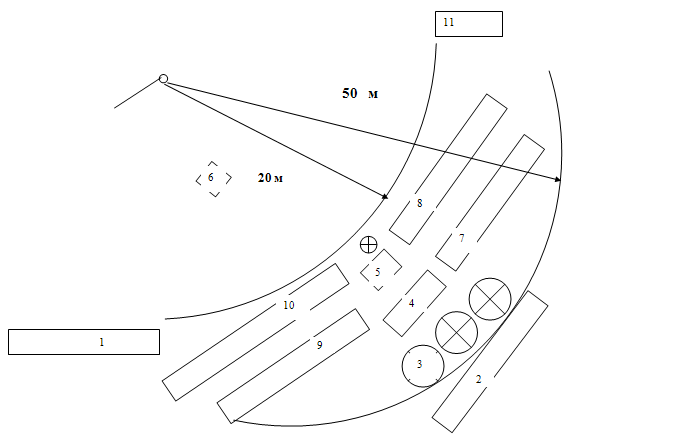

СКВАЖИНА

2.Автомобиль для

перевозки жиких ХР.

3.технологические

емкости

4.Блендер

5.Блок манифольдов

6.ЦА-320

7.Песковоз

8,9,10.Насосы высокого давления

11.площадка для перевоза блока манифольдов

Насосный агрегат

Передвижной насосный агрегат предназначен для закачки в скважину различных жидкостей и смесей с проппантом с высоким темпом и при большом давлении.
