2. Имеет удобные стопорные ключи для штанг, устанавливаемые с упором на корпус подставки, благодаря чему повышается эффективность развинчивания последних и свинчивания первых резьб в соединениях колонны штанг - так как усилия работающих прикладываются лишь к одному ведущему (рабочему) - штанговому ключу.

3. Обеспечивает наилучшее качество и производительность свинчивания - развинчивания при производстве этих работ вручную.

4. Быстрый монтаж - демонтаж, обусловленный подвешиванием штангового элеватора к талевому блоку через элеватор типа ЭТА посредством специальной вкладной серьги.

5. Надежное и гибкое постоянное подвешивание штангового элеватора к талевому блоку без промежуточного штропа путем применения для этой цели вкладной серьги и элеватора ЭТА с блокируемым замком.

6. Использованы узлы и инструменты из серийного комплекса штангового ключа КШЭ

Обсадные трубы. Элементы низа обсадной колонны

Обсадными трубами называют высокопрочные трубы большого диаметра от 114 до 508 мм, предназначенные для крепления стенок скважины после бурения, перекрытия и изоляции друг от друга нефтеносных, газоносных, водоносных пластов и пропластков.

Обсадные трубы и муфты к ним изготавливают из марок сталей группы прочности С, Д, К, Е, М, Р с нормальной удлиненной резьбой. Трубы поставляются длиной от 9,5 до 13 м. Каждый поставляемый комплект труб снабжают сертификатом, удостоверяющим качество труб и стандарта. На каждой трубе на расстоянии 0,4 – 0,6 м от ее конца, свободного от муфты выбивают клеймо, на котором указаны:

Ø Условный диаметр, мм

Ø Группа прочности стали

Ø Длина резьбы

Ø Толщина стенки, мм

Ø Товарный знак завода изготовителя

Ø Месяц и год выпуска

Трубы групп прочности сталей К, Е, Л, М, Р подвергаются термообработке. Резьба муфт должна быть оцинкована. Герметичность соединений труб обеспечивается коническими уплотнительными поверхностями, расположенными со стороны торца трубы. В соединении предусмотрен контакт по внутренним упорным торцам, фиксирующий заданный натяг при закреплении соединения.

Элементы низа обсадной колонны:

Переводники для перехода с замковой резьбы на резьбу обсадных труб предназначены для соединения колонны бурильных и обсадных труб. Представляют собой сочетание муфтового замка с ниппельным концом обсадной трубы.

Направляющие пробки, предназначенные для правильного направления спускаемой обсадной колонны по стволу скважины, изготавливают из серого чугуна. Применяют бетонную направляющую пробку ПБН, состоящую из металлического корпуса и бетонного наконечника.

Башмак, предназначен для придания жесткости низу обсадной колонны, представляет собой толстостенный стальной патрубок. Существует два типа башмака:

Ø БП - с направляющей чугунной пробкой, поставляемый свинченным с направляющей пробкой.

Ø Б – с фаской без направляющей пробки.

На башмаках клеймением наносят маркировку с указанием товарного знака завода – изготовителя, условного обозначения башмака, порядкового номера и даты выпуска.

Обратный клапан применяют для облегчения спуска колонны обсадных труб, а так же в целях предотвращения выброса или обратного движения раствора. Кроме того, его использование способствует частичной промывке и очищению заколонного пространства скважины. По конструкции различают корпусные и безкорпусные, а по виду запорного элемента – тарельчатые, шаровые и с шарнирной заслонкой.

Упорное кольцо (кольцо «стоп»), изготовляемое из серого чугуна, предназначено для установки цементировочной пробки на заданной глубине и получения четкого сигнала об окончании продавки цементного раствора.

Насосно-компрессорные трубы, их назначение и маркировка. Эксплуатация

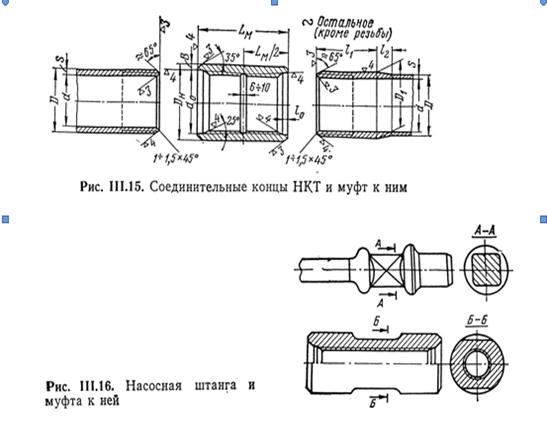

Насосно-компрессорные трубы (НКТ) служат для извлечения жидкости и газа из скважин, нагнетания воды, сжатого воздуха (газа) и производства различных видов работ по текущему и капитальному ремонту скважин. Изготавливают их двух типов: с гладкими и с высаженными наружу концами, на которых нарезают наружную резьбу, а на один конец навинчивают соединительную муфту. На расстоянии 0,4 - 0,6 м от конца труб, со стороны муфт, выбивают клеймо – маркировку. Она указывает на: условный диаметр трубы, мм; группу прочности стали; толщину стенки, мм; товарный знак; месяц и год выпуска. Трубы гладкие и муфты к ним изготавливают из стали групп прочности К, Е, Л, М, а трубы с высаженными концами – из стали групп прочности Д, К, Е, Л, М. поверхность их резьбы покрывают смазкой, обеспечивающей герметичность соединения и предохраняющей от задиров и коррозии.

Безмуфтовые насосно-компрессорные трубы (НКБ)обеспечивают герметичность соединений при давлении до 50 мПа. Концы их имеют высадку наружу; соединение обладает большой прочностью. Герметичность соединений обеспечивается коническими уплотнительными поверхностями, расположенными за резьбой со стороны меньших диаметров. В соединении труб применена трапецеидальная резьба.

Муфтовые насосно-компрессорные трубы (НКМ)обеспечивают герметичность соединений при давлении до 50 мПа. Прочность соединений составляет до 90% прочности тела трубы. В соединении труб применена трапецеидальная резьба.

Насосно-компрессорные трубы из алюминиевых сплавов.Устойчивы к воздействию сероводородной коррозии, что исключает применение ингибиторов коррозии. Благодаря небольшой массе, удельная прочность алюминиевых труб в 2,5 раза выше, чем стальных. Это позволяет составлять колонну в 2,5 раза длиннее, по сравнению с колонной из стальных труб.

Насосно-компрессорные трубы с защитными покрытиямиприменяют для предотвращения отложений в них парафина, солей и гипса, а также для защиты от коррозии. При использовании этих труб уменьшается число потребных текущих ремонтов скважин, увеличивается срок их службы. Внутреннюю поверхность НКТ покрывают жидким стеклом, эмалями, эпоксидными смолами или лаками. Наиболее распространено остекловывание труб.

Эксплуатация НКТ. В процессе эксплуатации следует соблюдать следующие правила.

Для погрузки, перевозки и разгрузки труб следует применять механизированные трубовозки. Запрещается перевозить трубы волоком, нельзя допускать, чтобы при перевозке они провисали и изгибались. Также нельзя сбрасывать их на землю, необходимо пользоваться краном.

Трубы следует укладывать на площадке, подложив под них деревянные бруски для предохранения от провисания и загрязнения. Нельзя укладывать НКТ на землю. На резьбовую часть каждой трубы должно быть навинчено предохранительное кольцо.

С целью проверки состояния труб перед подъемом с мостков через трубу необходимо пропустить шаблон длиной 0,5 – 1,0 м и диаметром на 2 - 3 мм меньше внутреннего ее диаметра. Нижний конец трубы нужно поддерживать, следя за выходом шаблона.

Перед свинчиванием трубы необходимо металлической щеткой тщательно очистить от грязи резьбу, как муфты, так и ниппеля и смазать резьбы специальной смазкой.
