- построение первичного руда-отстойника;

- отсыпку плотин;

- проходку руслоотводной канавы;

- проходку нагорной канавы.

4.5.2 Устройство плотины

Гидромеханизированный способ разработки месторождения россыпного золота требует подачу воды из прудов - отстойников по замкнутому циклу. Обеспечение потребного объема воды нормативной глубины отстоя производится при помощи графического построения технологических дамб и плотин, определяется их количество, высота статического уровня воды и расстояния между плотинами.

Строительство плотины первичного пруда - отстойника производится поэтапно:

1. уборка рыхлых отложений по всей длине плотины;

2. устройство зуба плотины;

3. отсылка плотины;

4. устройство водоспускных (аварийных) сбросов.

Превышение отметки гребня плотины над расчетным уровнем воды принимается не менее 0,5 м. Ширина гребня плотины определяется его ис-пользоанием в процессе строительства плотины. При этом ширина проезжей части устанавливается в соответствии с нормативными документами.

Отсыпка плотины и дамбы, а также зуба плотины производится послойно с уплотнением слоев через каждые 0,5 м по мере отсыпки при помощи землеройной техники, работающей на возведении плотин (холостой ход по гребню 3-4 раза).

Расчет объема плотины

Рассчитаем площадь поперечного сечения плотины

Рассчитаем объем плотины V = S-U,

где Ь„- длина плотины, Ln= 113м;

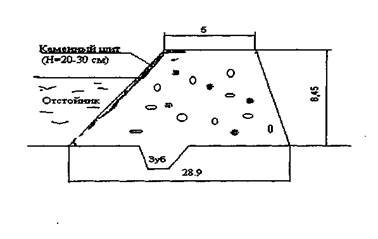

Сечение плотины

5. Обогащение, выбор и обоснование схемы обогащения

Эксплуатационные запасы, потери и разубоживание

Определим потери песков в процессе эксплуатации. Для этого определим коэффициент извлечения на пром.приборе ПГШ-П-50

Для повышения коэффициента извлечения установим на пром. приборе шлюзы мелкого наполнения, что увеличит коэффициент извлечения до 91%, т.е. эксплуатационные потери составят 9%.

Определим эксплуатационные запасы песков

где Зб - балансовые запасы песков; П - эксплуатационные потери; R - разубоживание.

Выбор технологической схемы обогащения песков определяется, в первую очередь, степенью промывистости песков, гранулометрическим составом золота, формой его зерен, содержанием и составом шлиховых продуктов.

По количеству эфельной фракции пески относятся к среднеобогатимым и на основании классификации россыпного золота, по крупности, класс +0,25 мм улавливается при соблюдении нормальных режимов, при отработке данного месторождения основная масса золота (54%) составляет класс +0,25 мм, поэтому на участке принята шлюзовая схема обогащения.

Ввиду больших расходов воды режим работы гидравлических шлюзов трудно регулировать. Поэтому для дополнительного улавливания снесенных потоком мелких зерен золота вслед за шлюзом глубокого наполнения устанавливаются шлюзы мелкого наполнения, для этого с помощью грохота из хвостов выделяют фракцию -10 мм и направляют на обогащение в более тонком потоке, то есть с меньшими скоростями.

Расчет параметров шлюза глубокого наполнения (Ш.Г.Н.)

1. Определим технологическую производительность ШГН

где Qcym"" - производительность промприбора по породе, MJ/cyr;

у - выход продукта по отношению к исходному с гидровашгерда (-80).

2. Определим технологический расход пульпы.

где R - отношение жидкого к твердому.

W =890-16 = 14240 м3/суг

3. Определим минимальную высоту потока

h = a-d , м;

где а - коэффициент, зависящий от размеров кусков материала, а = 0,8;

d- наибольший размер куска, h = 0,8-0,08 = 0,064 м;

4. Определим ширину шлюза

а

где W - расход пульпы, л/с;

V - скорость потока, м/с.

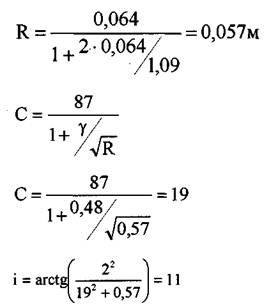

5. Определим уклон шлюза

где R - гидравлический радиус;

я

Минимальная длина шлюзов глубокого наполнения для обогащения золотосодержащих песков равна 20 м.

Расчет параметров шлюза мелкого наполнения

1. Определим технологическую производительность ШМН

где Q'cym"" - производительность промприбора по породе, м5/сут;

у' - выход продукта по отношению к исходному с гидровашгерда

(-10). -" П«шн= 1000-0,524 = 524 м3/сут.

2. Определим технологический расход пульпы.

где R - отношение жидкого к твердому.

W = 524-25 = 13100 м5/сут

3. Определим минимальную высоту потока h = a-d, м;

где а - коэффициент, зависящий от размеров кусков материала, а = 0,8;

d- наибольший размер куска. h = 2,1-0,01= 0,021м;

4. Определим ширину шлюза

ч

где W - расход пульпы, л/с; V - скорость потока, м/с.

Будем использовать 8 ШМН шириной по 0,5 м. 5. Определим уклон шлюза

где R - гидравлический радиус;

Расчет объема галечного отвала

W = Kp-Gie+lO'W,,, м3

где К^ - коэффициент разрыхления, К^ =1,25;

цг - коэффициент недогрохачиваемости пород, ц = 0,02;

ц - коэффициент каменистости, ц = 0,3;

W - объем промываемых песков в целике, м3. W= 1,25-(0,02+0,3)-28860 = 11540 м3

Расчет объема эфельного отвала

где \ie - коэффициент выноса пород ив отвалов, ц, = 0,14 W= 1,1-(1-0,3-0,02-0,18>28860= 15873 м3

Уборка эфельного и галечного отвала будет производиться одним бульдозером Д-521А на базе трактора Т-180.

6 РЕКУЛЬТИВАЦИЯ

При разработке россыпей, как правило, используется значительная площадь земельных угодий, на которой располагаются горные выработки, отвалы, подъездные пути, различные гидротехнические и производственные сооружения. Отчужденные приискам земельные отводы подразделяются на площади под активными промышленными сооружениями (подготовительные и вскрывающие выработки, плотины и канавы, действующие дороги и др.), под неактивными сооружениями (погашенные выработки, отвалы вскрышных пород, старые плотины, канавы, дороги и др.) и под производственными, жилыми и культурно-бытовыми застройками. Среди активных и неактивных площадей выделяются нарушенные, подлежащие восстановлению и ненарушенные (разрывы между зданиями и сооружениями и окружающая территория, входящая в состав земельного отвода).
