СОДЕРЖАНИЕ

Введение

1. Полевые работы

2. Обработка журнала геометрического нивелирования

3. Построение профиля

4. Проектирование на профиле лесовозной дороги

4.1 Вычисление уклонов и проектных отметок по бровке полотна

4.2 Вычисление рабочих отметок

4.3 Расчёт расстояния до точек нулевых работ

4.4 Проектирование вертикальных кривых пикетажных обозначений

4.5 Разбивка главных точек кривой

4.6 Составление ведомости прямых и кривых плана трассы

4.7 Вычисление азимутов и румбов направлений участков автодороги

4.8 Указания к оформлению профиля

5. Детальная разбивка закруглений

Заключение

Литература

Введение

Геодезия – одна из древнейших наук. Слово «геодезия» образовано от двух слов – «земля» и «разделяю», а сама наука возникла как результат практической деятельности человека по установлению границ земельных участков, строительству оросительных каналов, осушению земель. Современная геодезия – многогранная наука, решающая сложные научные и практические задачи. Это наука об измерениях на земной поверхности, производимых для определения формы и размера Земли, изображения земной поверхности в виде планов, карт, профилей, а также для создания различных сооружений.

В процессе своего развития геодезия разделилась на ряд самостоятельных научных дисциплин: высшую геодезию, картографию, фонографию и космическую геодезию.

Геодезия при решении стоящих перед нею задач мирового значения использует достижения целого ряда наук: математики, физики, астрономии, географии, механики. В геодезии широко используют современные математические методы средства вычисления, в том числе различные счётные машины.

Геодезия имеет огромное значение в различных отраслях народного хозяйства. Особенно велика её роль при картографии страны и изучении её природных ресурсов. Широкое развитие землеустроительных работ, направленных на наиболее рациональное использование земли, учёт качества сельскохозяйственных работ, проведение оросительных и осушительных мероприятий – всё это невозможно без геодезических измерений. Развитие тяжёлой индустрии, всё возрастающее производство электроэнергии, металла, топлива и других отраслей промышленности ставят всё новые задачи перед инженерной геодезией. Топограф – геодезические работы являются неотъемлемой частью комплексных мероприятий, по изысканию, проектированию и строительству инженерных сооружений, в том числе объектов лесного транспорта.

При изыскании и строительстве автомобильных дорог необходимо определить высотные отметки ряда точек земной поверхности: пикетов, плюсовых точек и точек поперечников путём геометрического нивелирования. По этим отметкам вычерчивается профиль земной поверхности по оси дороги и на нём производится проектирование будущей магистрали.

Инженер лесной промышленности должен хорошо владеть не только методом полевых изысканий, но и методами обработки результатов этих работ, должен знать и уметь работать с традиционными методами, инженерно-геодезическими планами и картами.

Инженер лесного хозяйства и инженер лесной промышленности на совершенном этапе должен хорошо знать и владеть традиционными методами инженерно-геодезических работ.

Инженер должен знать и уметь работать с традиционными видами инженерно-геодезической информации и новыми её видами; цифровыми и математическими методами ситуации и рельефа местности.

1. Полевые работы

Полевое трассирование ведут на стадии рабочего проектирование для поиска местных улучшений трассы, ее окончательного перенесения на местности. Основой для полевого трассирования служат материалы камерального трассирования. Проект трассы, разработанный в камеральных условиях, выносят в натуру (на местность) по данным привязкам углов поворота к пунктам геодезической основы или ближайшим контурам местности. Предпочтение отдают выносу точек трассы от пунктов геодезической основы как более надежному и точному.

В поле начинают с нахождения необходимых геодезических или контурных точек, от которых производят соответствующие угловые и линейные построения для определения положения исходных точек трассы, в том числе и начальной. На точках трассы, найденных на местности, устанавливают вехи и обследуют намеченные направления, в частности, переходы через водотоки и овраги, пересечения существующих магистралей и другие сложные места. Иногда приходится несколько смещать провешенную линию и передвигать вершины углов поворота, чтобы удобнее разместить элементы плана и профиля трассы и обеспечить минимальный объем строительных работ.

Окончательно выбранное положение вершин углов поворота закрепляют на местности деревянными или железобетонными столбами и составляют абрис привязки этих точек к местным предметам. Между закрепленными вершинами углов ВУ (рис.1) поворота трассы прокладывают теодолитных ход, измеряя по ходу углы β1, β2, и т.д. и длины сторон L1, L2, и т.д. Углы поворота φ1 трассы определяют как дополнение правого угла до 1800. При повороте линии вправо φп=1800- β; при повороте влево φл=β-1800. углы измеряют одним приемом со средней квадратической погрешностью 0,5/.

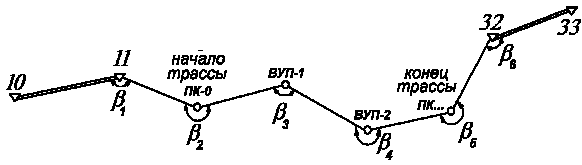

Рисунок 1. Измерение горизонтальных углов на трассе

Для контроля угловых измерений одновременно по буссоли измеряют прямые и обратные магнитные азимуты сторон трассы. На длинных прямых участках в пределах непосредственной видимости через 500-800 метров устанавливают створные точки (дополнительные углы), которые дают отложением угла 1800 при двух кругах теодолита. Угол хода на створной точке также измеряют одним приемом. Он не должен отличаться от 1800 более чем 1/. В противном случае створную точку перемещают на местности. Расстояние между вершинами углов поворота и створными точками измеряют мерной лентой, рулеткой или дальномерами с предельной относительной погрешностью 1/1000….1/2000. на участках трассы с наклоном более 20 непосредственно измеренные длины вводя поправки за наклон со знаком (+) . по результатам измерений углов и линий и данным плановым привязке трассы пунктам геодезической основы вычисляют координаты вершин углов поворота.

При полевом трассировании разбивают пикетаж трассы. Начальная точка трассы служит нулевым пикетом. Ее фиксируют, как все пикеты и плюсовые точки. С помощью кола диаметром 30мм, длиной 150мм, которые забивают почти вровень с землей. Рядом с колом на расстоянии 200 мм по направления хода забивают сторожок – кол длинной 300….500 мм. На сторожке пишут номер пикета, так чтобы надпись была обращена назад по ходу к точке пикета. Пикет окапывают канавкой.

Для разбивки пикетажа каждую линию трассы провешивают с помощью теодолита. Разбивку пикетажа ведут с применением стальной лентой или рулетки. Пикеты разбивают через 100 метров для более детального отражения профиля дополнительно фиксируют плюсовые точки. Для того, чтобы избежать измерения углов наклона и введение поправок за наклон, на наклонных участках ведут разбивку пикетажа, укладывая ленту горизонтально и проектируя отвесом на землю приподнятый конец мерного прибора.
