10. В зависимости от климатических условий и характера грунта (глубина промерзания, наличие многолетней мерзлоты) выбирают типы центров, подлежащие закладке.

11. При наличии в районе работ ранее исполненных геодези­ческих сетей по основным положениям 1939 г. необходимо преду­смотреть связь с ними проектируемой сети. Эта связь осуществля­ется путем совмещения старых и новых пунктов триангуляции старших классов (нового и старого 2 класса или нового 2 со старым пунктом 1 класса).

Сплошная сеть триангуляции 1 (2) разряда должна опираться не менее чем на три исходных геодезических пункта старшего класса (или разряда) и не менее чем на две выходные стороны (базиса). Цепочка должна опираться на два исходных геодезических пункта и примыкающие к ним две выходные стороны (базиса).

К выбору местоположения для геодезических пунктов предъявляются следующие требования:

- место каждого пункта должно быть найдено и уточнено на местности с учетом последующего выполнения привязки сетей низших разрядов и других работ;

- место пункта должно обеспечить долговременную сохранность центров и наружных знаков. Пункт должен находиться не ближе 120 м от линий тока высокого напряжения и на расстоянии не менее двойной высоты знака от линии автомобильных и железных дорог, а также различных строений;

- пункты триангуляции следует назначать на господствующих высотах, а также на крышах высоких зданий. Видимость по всем направлениям (с запроектированной высоты знака) должна быть проверена непосредственно на местности.

3.2 Оценка точности сети триангуляции

При проектировании триангуляции существенную роль играет предвычисление точностей отдельных ее элементов и их оценка.

Оценка точности - это подсчет ожидаемых средних квадратических ошибок различных элементов проектируемых и фактически полученных ошибок для построенных геодезических сетей.

Оценка точности триангуляции выполняется по весам соответствующих элементов триангуляции. Под весом в общем случае подразумевается величина, обратно пропорциональная квадрату средней квадратической ошибки, т.е.

, (7)

где С – постоянная величина.

Для оценки точности триангуляции рекомендуется использовать формулу средней квадратической ожидаемой ошибки логарифма связующей стороны ряда, удаленной от выходной стороны на n треугольников:

, (8)

где σ2А и σ2В - перемены логарифмов синусов связующих углов А и В при изменении их на одну секунду,

- средняя квадратическая ошибка измерения угла.

Величину называют ошибками геометрической связи треугольников. Ошибка логарифма стороны, как весовое среднее из двух определений, без учета ошибок выходных сторон, определяется формулой:

(9)

где: МRI – ошибка слабой стороны, вычисленная от базиса В1;

МRII – ошибка слабой стороны, вычисленная от базиса В2.

Для перевода величины, выраженной в единицах логарифмов, в значения натуральных чисел надо величину МlgSR разделить на 0,43429 - модуль десятичных логарифмов или умножить на 2,3. Полученное значение выражают в относительной мере, т. е. определяют относительную ошибку . Относительная ошибка искомой стороны будет:

, (10)

где М=lge=0,43429 или 1/М=2,3.

Среднюю квадратическую ожидаемую ошибку определения дирекционного угла связующей стороны с номером n можно вычислить по формуле:

, (11)

где mα исх – ошибка дирекционного угла исходной стороны;

n – число связующих сторон.

Основные характеристики ряда: величины углов, величины R для каждого треугольника представлены в таблице 3.

Таблица 3

Суммарная средняя квадратическая ожидаемая ошибка геометрической связи определения длины стороны Е - F, без учета ошибки выходной стороны b1, при mуг=2'', будет

Ошибка логарифма стороны E - F без учета ошибки выходной стороны будет равна:

или

единицы шестого знака логарифма.

Для перевода величины, выраженной в единицах логарифмов, в значения натуральных чисел величину делим на 0,434294 – модуль десятичных логарифмов. Тогда mS G-Н = 10,34.

Ожидаемая относительная ошибка слабой стороны будет

>

Вывод: Запроектированная сеть триангуляции 4 класса удовлетворяет требованиям инструкции.

3.3 Расчет высоты сигнала

Обязательным при проектировании сети триангуляции является определение наличия видимости между проектируемыми пунктами, а при ее отсутствии рассчитывают высоты сигналов. Расчет высоты сигналов можно произвести как графически, так и аналитически.

При аналитическом способе обычно применяется формула В.Н. Шишкина.

Допустим препятствие находится в точке С. Для решения задачи с карты берутся высоты запроектированных пунктов А и В, между которыми расположено препятствие в точке С, а также расстояния SА между точками А и С и SВ - между точками В и С (рисунок 5).

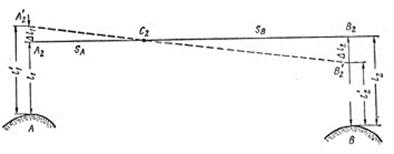

Рисунок 5 – Высота сигнала

1. Вычисляют величину НС выч:

. (12)

Видимость между точками А и В будет при условии, что выбранное с карты НС < НС выч

2. Если видимости нет, сразу получают высоты сигналов:

l1=l2 =НС - НС выч (12)

В случае когда можно обойтись одним небольшим сигналом (его намечают на ближайшем к препятствию пункте), высоту сигнала вычисляют по формуле:

(13)

Вычисления удобно производить при помощи логарифмической линейки. Поправка за кривизну Земли и рефракцию V выбирают из таблиц или вычисляют по приближенной формуле:
