Вершины треугольников триангуляции. обозначаются на местности деревянными или металлическими вышками высотой от 6 до 55 м в зависимости от условий местности (см. Сигнал геодезический). Пункты триангуляции в целях долговременной их сохранности на местности закрепляются закладкой в грунт особых устройств в виде металлических труб или бетонных монолитов с вделанными в них металлическими марками (см. Центр геодезический), фиксирующими положение точек, для которых даются координаты в соответствующих каталогах.

Координаты пунктов триангуляции определяют из математической обработки рядов или сетей. Построение триангуляции и её математическая обработка приводят к созданию на всей территории страны единой системы координат, позволяющей ставить топографо-геодезические работы в разных частях страны одновременно и независимо друг от друга. При этом обеспечивается соединение этих работ в одно целое и создание единой общегосударственной топографической карты страны в установленном масштабе (таблица 1).

Таблица 1 – Основные характеристики триангуляции

1.2 Трилатерация

Трилатерация – построение на местности примыкающих друг к другу треугольников и измерение длин всех их сторон. Сети трилатерации, создаваемые для решения инженерно – геодезических задач, часто строят в виде свободных сетей, состоящих из отдельных типовых фигур: геодезических четырехугольников, центральных систем или комбинаций с треугольниками. Решаются треугольники по формулам тригонометрии, находятся углы треугольников аналогично вычислениям элементов системы треугольников на рисунке 1.

Широкое распространение сети трилатерации получили при строительстве высокоэтажных зданий, дымовых труб, атомных электростанции. Совершенствование и повышение точности свето- и радиодальномеров увеличивает роль трилатерации, особенно в инженерно-геодезических работах.

1.3 Полигонометрия

Полигонометрия (от греч. polýgonos – многоугольный) – один из методов определения взаимного положения точек земной поверхности для построения опорной геодезической сети служащей основой топографических съёмок, планировки и строительства городов, перенесения проектов инженерных сооружений в натуру и т.п.

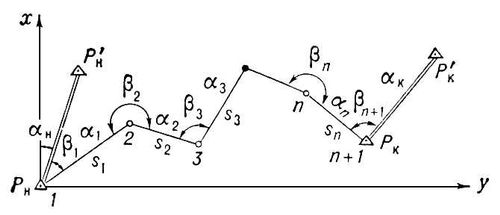

Положения пунктов в принятой системе координат определяют методом полигонометрии путём измерения на местности длин линий, последовательно соединяющих эти пункты и образующих полигонометрический ход, и горизонтальных углов между ними. Так, выбрав на местности точки 1, 2, 3, …, n, n + 1 измеряют длины s1, s2, ., sn. линий между ними и углы b2, b3, ., bn между этими линиями (рисунок 3).

Рисунок 3 - Полигонометрия

Как правило, начальную точку 1 полигонометрического хода совмещают с опорным пунктом Рн, который уже имеет известные координаты хн, ун и в котором известен также исходный дирекционный угол aн направления на какую-нибудь смежную точку Р'н. В начальной точке полигонометрического хода, т. е. в пункте Рн, измеряют также примычный угол b1 между первой стороной хода и исходным направлением РнР’н. Тогда дирекционный угол ai стороны i и координаты xi+1, yi+1 пункта i + 1 полигонометрического хода могут быть вычислены по формулам:

ai = aн + åir=1br - i 180° (1)

xi+1 = хн + åir=1srcosar (2)

yi+1 = ун + åir=1srsinar. (3)

Для контроля и оценки точности измерений в полигонометрическом ходе его конечную точку n + 1 совмещают с опорным же пунктом Pk, координаты xk, yk которого известны и в котором известен также дирекционный угол ak направления на смежную точку P'k. Это даёт возможность вычислить т. н. угловую и координатные невязки в полигонометрическом ходе, зависящие от погрешностей измерения длин линий и углов и выражающиеся формулами:

fa = an+1 - ak (4)

fx = xn+1 - xk (5)

fy = yn+1 - yk. (6)

Эти невязки устраняют путём исправления измеренных углов и длин сторон поправками, которые определяют из уравнивания по методу наименьших квадратов.

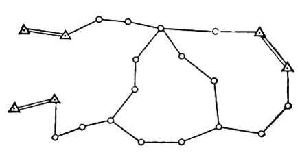

При значительных размерах территории, на которой должна быть создана опорная геодезическая сеть, прокладываются взаимно пересекающиеся полигонометрические ходы, образующие полигонометрическую сеть (рисунок 4).

Рисунок 4 - Полигонометрическая сеть

Пункты полигонометрии закрепляются на местности закладкой подземных бетонных монолитов или металлических труб с якорями и установкой наземных знаков в виде деревянных или металлических пирамид.

Углы в полигометрии измеряют теодолитами и электронными тахеометрами, причём объектами визирования, как правило, служат специальные марки (или отражатели), устанавливаемые на наблюдаемых пунктах. В случае использования теодолита длины сторон полигонометрических ходов и сетей измеряют стальными или инварными мерными лентами, а также светодальномерами. Результаты измерений длин и углов в полигонометрии путём введения в них соответствующих поправок приводят в ту систему координат, в которой должны быть определены положения полигонометрических пунктов.

В зависимости от точности и очерёдности построения ходы и сети полигонометрии делятся на классы, которые должны соответствовать классам триангуляции. Различные классы государственные полигонометрические сети характеризуются следующими показателями точности (таблица 2).

Таблица 2
