Mкр =(1,14·103 )/20,9 = 54,54 Н·м

 = 54,54/(9,92·10-6)= 5498533,72 Па = 5,4 МПа

Коэффициент запаса прочности по касательным напряжениям

n ==268/5,4=49,62

[τ]= 268 МПа допустимое напряжение кручения для стали марки 38ХНМ [1].

Определяется суммарный коэффициент запаса прочности КБТ в «нулевом» сечении

n∑  =28,75>1,3;

Из расчетов видно, что коэффициент запаса прочности больше допустимого, и тип выбранных труб удовлетворяет условиям задания.

р = 81,01 МПа из1= 0,52 МПа  = 13,75 МПа

сж = 10,34 МПа из2 = 1,29 МПа  = 4,55 МПа



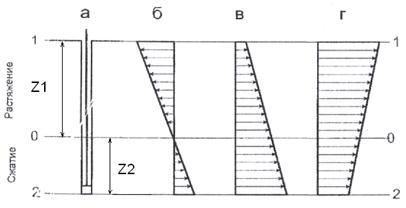

Рис. 2 Положение сечения «0 – 0» и эпюры напряжений, действующих в бурильных трубах при бурении с частичной разгрузкой:

На КБТ действует напряжения растяжения на интервале 1 – 0, и сжатия на интервале 0 – 2, напряжение изгиба и напряжение кручения (касательное напряжение), как на участке 1-1 (устье скважины), так и на участке 2-2 (забой скважины).

а – положение сечения «0 – 0»;

б – напряжение растяжения и сжатия р = 81,01 МПа и сж = 10,34 МПа;

в – напряжение изгиба из1= 0,52 МПа из2 = 1,29 МПа;

г – касательное напряжение 1 = 13,75 МПа 2 = 4,55 МПа

Список использованной литературы:

1. «Буровые машины и механизмы» Методические указания к выполнению контрольных работ составитель: В.В. Лысик, ст. преподаватель кафедры ТиТР МПИ.

2. Буровое оборудование: Учебное пособие/ Лысик В.В., Квагинидзе В.С., Забелин А.В. Якутск: Изд-во Якутского ун-та, 2002. 134 с.
