В инженерных изысканиях:

Обследование автомобильных дорог при помощи метода георадиолокации.

При эксплуатации, ремонте и реконструкции автомобильных дорог возникают вопросы, связанные с изучением строения земляного полотна и прогноза его состояния.

В частности:

1) изучение строения конструктивных слоев дорожной одежды;

2) изучение состояния подстилающих (коренных) грунтов:

3) картирование подземных коммуникаций.

Признанными достоинствами геофизических методов являются: применение неразрушающих, бесконтактных, способов получения информации, высокая технологичность и относительно низкая стоимость. Использование современных геофизических технологий: новейших аппаратурных разработок, соответствующих методик и программного обеспечения, а так же привлечение данных бурения позволяет получать надежное решение поставленных задач. Георадиолокация широко распространена в строительных и инженерно-геологических фирмах большинства высокоразвитых стран, таких как Россия, США, Канада, Швеция, Корея и др. Метод георадиолокации базируется на изучении поля высокочастотных электромагнитных волн (используются частоты от первых десятков МГц до первых единиц ГГц). В основе метода лежит различие горных пород по диэлектрической проницаемости. Излучаемый импульс, распространяясь в обследуемой среде или объекте, отражается от границ, на которых меняются электрические свойства - электропроводность и диэлектрическая проницаемость. Отраженный сигнал принимается приемной антенной, усиливается, преобразуется в цифровой вид и запоминается. Достоинством метода является высокая производительность и высокая разрешающая способность, как в плане, так и по глубине. Глубинность исследования - от первых десятков сантиметров до первых десятков метров.

На рис.5. представлены фрагмент радарограммы, полученный по профилю вдоль автомобильной дороги. При интерпретации радарограммы были определены мощности искусственного покрытия и конструктивных слоев дорожной одежды. Привязка по глубине осуществлялась по результатам ближайшей скважины.

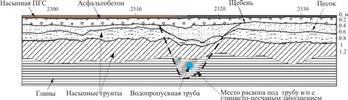

Рис.5. Строение участка дорожной насыпи с водопропускной трубой по георадиолокационным данным: вверху - радарограмма с результатами интерпретации; внизу - геологический разрез (http://www.logsys.ru/imgl/st001_p004.jpg) .

На радарограмме в верхней части разреза достаточно четко выделяются две отражающие границы. Они соответствуют подошвам асфальтобетона и гравийно-щебеночного слоя. Толщина асфальтобетона колеблется от 6 до 13 см, мощность щебня колеблется от 15 до 40 см. Ниже залегает слой песка, мощность его достигает 50 см. Песок подстилается супесью и суглинком. Нижняя граница суглинка является границей раздела между насыпными и коренными отложениями. В основании насыпи находится плотная глина. Профиль пересекает водопропускную трубу. Над осью трубы происходит смена покрытия (до пересечения оси трубы асфальтобетон перекрыт сверху песчано-гравийной смесью (ПГС)). По обе стороны от трубы наблюдаются просадки в теле насыпи. Непосредственно над трубой наблюдается увеличение мощности слоев слоя супеси, возможно, здесь насыпали дополнительно грунт после закладки трубы.

Глава 4. Современные методы и средства исследований

На данный момент существует 3 различных метода электроразведки:

1. Электромагнитное зондирование

2. Электромагнитное профилирование

3. Подземно-скважинные методы

К электромагнитным зондированиям (ЭМЗ) относится наиболее информативная и трудоемкая группа методов электроразведки. В ЭМЗ используемые поля, аппаратура, методика, включающая способы проведения работ, выбор установок и систем наблюдений, направленных на то, чтобы получить информацию об изменении электромагнитных свойств (чаще это УЭС) с глубиной. С этой целью на каждой точке ЭМЗ, точнее, на изучаемом участке за счет геометрии установок или скин-эффекта добиваются постепенного увеличения глубинности разведки. В дистанционных (геометрических) зондированиях, проводимых на постоянном или на переменном токе фиксированной частоты или постоянном времени становления поля, постепенно увеличивается расстояние между питающими и приемными линиями (разнос - r). Скин-эффект используется в методах с фиксированным разносом, а увеличение глубинности достигается возрастанием периода гармонических колебаний (T) или времени изучения становления поля (переходного процесса) в среде (t). Используются и оба способа изменения глубинности. Для зондирований применяются одноканальные и многоканальные приборы или электроразведочные станции. Определяемые в результате зондирований амплитуды и фазы электрических (E) или магнитных (H) компонент поля или кажущиеся сопротивления (КС) для разных параметров глубинности (ПГ) характеризуют изменение геоэлектрического разреза с глубиной. За параметры глубинности принимаются r, , . В результате ЭМЗ строятся кривые зондирований, т.е. графики зависимостей кажущихся сопротивлений от параметров глубинности. Теория и практика электромагнитных зондирований хорошо разработаны для одномерных горизонтально слоистых моделей сред. Поэтому зондирования чаще всего проводятся при изучении горизонтально и полого залегающих (углы падения меньше 10° - 15°) разрезов. В результате количественной интерпретации кривых ЭМЗ получаются послойные или обобщенные геометрические и электрические свойства слоев или толщ. По совокупности профильных или площадных зондирований строятся геоэлектрические разрезы (по вертикали откладываются мощности слоев или пачек слоев, а в их центрах проставляются электрические свойства слоев) или карты тех или иных параметров этих разрезов. Электромагнитные зондирования используются для решения широкого круга задач, связанных с расчленением по электромагнитным свойствам пологослоистых геологических разрезов. Они применяются для глубинных, структурных исследований, поисков и разведки полезных ископаемых, детальных инженерно-геологических, мерзлотно-гляциологических, гидрогеологических, почвенно-мелиоративных и экологических исследований (astronet.ru)

К электромагнитным профилированиям (ЭМП) относится большая группа ускоренных методов электроразведки, в которых методика и техника наблюдений направлены на то, чтобы в каждой точке профиля получить информацию об электромагнитных свойствах среды примерно на одинаковой глубине. Для этого выбираются постоянные или мало меняющиеся разносы между питающими или приемными линиями (r), а также изучаемые частоты (f) или времена (t) переходного процесса. Выбор глубинности, точнее интервала глубин изучения геологического разреза, а значит r, f, t , зависит от решаемых задач и геоэлектрических условий. Он обычно производится опытным путем по данным ЭМЗ или ЭМП с разными глубинностями и должен обеспечить получение максимальных аномалий наблюденных или расчетных (например, кажущихся сопротивлений) параметров вдоль профилей или на площадях исследований. Если зондирования предназначены для изучения горизонтально или полого залегающих слоев в вертикальном направлении, то профилирования служат для выявления неоднородностей в горизонтальном направлении. В результате ЭМП строятся: графики (по горизонтали откладываются пикеты (или точки наблюдения), по вертикали - наблюденные или расчетные параметры); карты графиков (на карте выносятся профили, перпендикулярно которым выстраиваются графики); карты (на карте проставляются точки наблюдений, около них записываются значения параметров и проводятся изолинии). Теория электромагнитных профилирований построена на математическом и физическом моделировании горизонтально-неоднородных физико-геологических моделей (двухмерных и трехмерных). В результате интерпретации материалов ЭМП выявляются аномальные по электромагнитным свойствам участки.
