Сверхвысокочастотные электромагнитные поля с длиной волны от микрометров до метров используются для пассивной и активной радиолокации земной поверхности. Методы, основанные на их измерении, находятся на стыке электроразведки и терморазведки. При пассивной радиолокации изучаются естественно-техногенные радиотепловые (РТ) или инфракрасные (ИК) излучения земной поверхности. В разных диапазонах микрометровых длин электромагнитных волн существуют "окна прозрачности", позволяющие получать РТ или ИК - изображения земных ландшафтов при любой погоде и облачности. Интенсивность излучений зависит от солнечного и внутриземного нагрева верхних частей поверхности Земли, а также от искусственных источников тепла (города, промышленные предприятия и т.п.). При активной радиолокации (аэрокосмической или полевой) земная поверхность облучается искусственными короткими радиолокационными импульсами, изучаются времена прихода и форма отраженных как от земной поверхности, так и от границ слоев с разными электромагнитными свойствами (в основном ε и ρ).

3.3 Электромагнитные свойства горных пород

К основным электромагнитным свойствам горных пород относятся: удельное электрическое сопротивление (ρ), электрохимическая активность (α), поляризуемость (η), диэлектрическая (ε) и магнитная (μ) проницаемости. Параметрами ρ, ε, μ, а также частотой поля определяется коэффициент поглощения поля средой.

Удельное электрическое сопротивление (УЭС), измеряемое в омметрах (Омм), характеризует способность пород оказывать электрическое сопротивление прохождению тока и является наиболее универсальным электромагнитным свойством. Оно меняется в горных породах и рудах в очень широких пределах: от 10-3 до 1015 Омм. Величина γ, обратная ρ, называется электропроводностью и измеряется в сименсах на метр (См / м). Для наиболее распространенных осадочных, магматических и метаморфических горных пород УЭС зависит от минерального состава, физико-механических и водных свойств горных пород, концентрации солей в подземных водах и в меньшей мере от их химического состава, а также от некоторых других факторов (температуры, глубины залегания, степени метаморфизма и др.).

Удельное электрическое сопротивление минералов зависит от их внутрикристаллических связей. Для минералов-диэлектриков (кварц, слюды, полевые шпаты и др.) с преимущественно ковалентными связями характерны очень высокие сопротивления (1012 - 1015 Омм). Минералы-полупроводники (карбонаты, сульфаты, галоиды и др.) имеют ионные связи и отличаются высокими сопротивлениями (104 - 108 Омм). Глинистые минералы (гидрослюды, монтморилломонит, каолинит и др.) обладают ионно-ковалентными связями и выделяются достаточно низкими сопротивлениями (ρ < 104 Омм). Рудные минералы (самородные, некоторые окислы) отличаются электронной проводимостью и очень хорошо проводят ток (ρ < 1 Омм). Первые две группы минералов составляют "жесткий" скелет большинства горных пород. Глинистые минералы создают "пластичный" скелет, способный адсорбировать связанную воду, а породы с "жесткими" минералами могут насыщаться лишь растворами и свободной водой, т.е. той, которая может быть выкачана из породы (Бондаренко и др., 1989г.).

Удельное электрическое сопротивление свободных подземных вод (гравитационных и капиллярных) меняется от долей Омм при высокой общей минерализации ( M > 10 г / л) до 1000 Омм при низкой минерализации ( M < 10-2 г / л) и может быть оценено по формуле . Химический состав растворенных в воде солей не играет существенной роли, поэтому по данным электроразведки можно судить лишь об общей минерализации подземных вод. Удельное электрическое сопротивление связанных вод, адсорбированных твердыми частицами породы, низкое и мало меняется (от 1 до 100 Омм). Это объясняется достаточно постоянной их минерализацией (3-1 г / л). Средняя минерализация вод мирового океана равна 36 г / л (www.astronet.ru).

Так как поровая вода (свободная и связанная) отличается значительно более низким удельным электрическим сопротивлением, чем минеральный скелет большинства минералов, то сопротивление горных пород практически не зависит от его минерального состава, а определяется такими параметрами пород, как пористость, трещиноватость, водонасыщенность. С их увеличением сопротивление пород уменьшается за счет увеличения ионов в подземной воде. Поэтому электропроводность большинства пород является ионной (электролитической).

С ростом температуры на 40° сопротивление уменьшается примерно в 2 раза, что объясняется увеличением подвижности ионов. При замерзании сопротивление горных пород возрастает скачком, так как свободная вода становится практически изолятором, а электропроводность определяется лишь связанной водой, которая замерзает при очень низких температурах (ниже -50° С). Возрастание сопротивлений при замерзании разных пород различно: в несколько раз оно увеличивается у глин, до 10 раз - у скальных пород, до 100 раз - у суглинков и супесей и до 1000 и более раз - у песков и грубообломочных пород.

Глубина залегания, степень метаморфизма, структура и текстура породы также влияют на ее сопротивление, изменяя коэффициент микроанизотропии, за который принято брать , где ρn и ρl - сопротивления породы вкрест и вдоль слоистости. Чаще всего λ меняется от 1 до 1,5, достигая 2-3 у сильно рассланцованных пород. Величина λ может достигать нескольких единиц для мерзлых пород разной криогенной структуры и льдовыделения. Зависимость сопротивления горных пород от ее структуры поясняется на рис.2, а и б. На рис.2, а в схематическом виде изображена горная порода, в которой минеральный скелет и поры беспорядочно ориентированы в пространстве. ρ такой породы будет одинаковым в любом направлении. На рис.2, б изображена порода, в которой минеральный скелет и поры имеют вытянутую форму. Это приводит к тому, что условия протекания тока через породу становятся неодинаковыми для различных направлений. ρ такой породы зависит от направления (Якубовский и др., 1974г.).

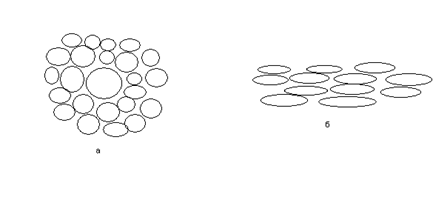

Рис. 2. Структура минерального скелета горной породы: а – изотропная, б – анизотропная.

Несмотря на зависимость ρ от множества факторов и широкий диапазон изменения у разных пород, основные закономерности УЭС установлены достаточно четко. Магматические и метаморфические породы характеризуются высокими сопротивлениями (от 500 до 104 Омм). Среди осадочных пород высокие сопротивления (102 – 103 Омм) у каменной соли, гипсов, известняков, песчаников и некоторых других. Обломочные осадочные породы, как правило, имеют тем большее сопротивление, чем больше размер зерен, составляющих породу, т.е. зависят, прежде всего, от глинистости. При переходе от глин к суглинкам, супесям и пескам удельное сопротивление изменяется от долей и первых единиц омметров к первым десяткам и сотням омметров.
