Применение горизонтальных скважин для повышения эффективности разработки месторождений на примере 302-303 залежей Ромашкинского месторождения НГДУ ЛН
В координатах «месячная добыча нефти – календарное время» за нулевой отсчет времени принимаем месяц (01.2007) на год раньше месяца введения горизонтальных скважин из бурения (01.2008), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 13) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию.
Проводим вертикальную прямую точку (01.2008), которая делит время на две части (до и после ввода скважины в эксплуатацию).
Далее по эксплуатационным карточкам добывающей скважины определяем добычу нефти за 12 месяцев предыстории (1732,9 т) и среднемесячную добычу в этот период (144,4 т). Последнюю величину откладываем на графике в виде горизонтальной прямой до пересечения с месяцем ввода скважин в эксплуатацию (01.2008). Затем период предыстории делим на две равные части вертикальным отрезком прямой. Таким образом, период предыстории превратился в квадратную диаграмму, на которой в первом квадрате оказалось 5 точек, во втором квадрате –1 точка, в третьем квадрате- 1 точка и в четвертом- 5 точек. Отсюда коэффициент ассоциации Юла равен:

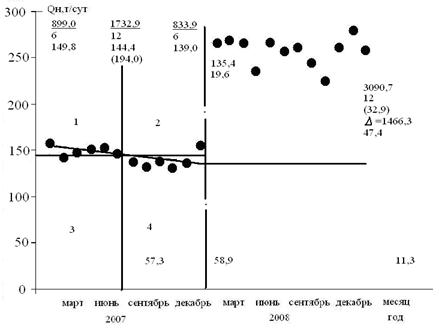

Рис. 13. Определение технологической эффективности ГС №8 «прямым» счетом
Поскольку КаЮл больше 0,7, считаем тренд (тенденцию изменения месячной добычи нефти) установленным и достаточно надежным.
Далее определяем количественные показатели тренда. Для этого по эксплуатационным карточкам определяем добычу нефти за первые 6 месяцев (899,0 т) и вторые 6 месяцев (833,9 т) предыстории. Отсюда вычисляем среднемесячную добычу за первую половину (149,8 т) и вторую половину предыстории (139,0 т). Через последние две точки и центр квадратной диаграммы проводим наклонную прямую до пересечения границы предыстории и истории (01.2008 – дата ввода скважин в эксплуатацию). В этой точке пересечения определяем базовую среднемесячную добычу нефти (135,4 т) и из нее проводим горизонтальную прямую (параллельную оси времени) на весь период истории (последствия). Таким образом, считаем, что падение добычи нефти происходит только в период предыстории, а в период после воздействия базовая добыча
нефти является постоянной, не падающей, что, естественно, занижает технологический эффект.
По количеству и положению точек после начала воздействия относительно горизонтальной базовой прямой наглядно выявляется качественный эффект (все 12 из 12 точек расположены выше базовой горизонтали) и его динамика. Для количественной оценки эффективности бурения горизонтальных скважин по эксплуатационным карточкам определяем суммарную добычу нефти после ввода скважин в эксплуатацию на дату анализа (с 1.01.2008 по 1.01.2009 гг.). Она оказалась равной 3090,7 т. Отсюда среднемесячная добыча нефти после воздействия оказалась равной 257,6 т, или на 90% больше базовой (135,4 т).
Вычитая из среднемесячной добычи нефти после воздействия (257,6 т) базовую среднемесячную добычу нефти (135,4 т) и умножая полученную разность на число месяцев, получаем величину дополнительно добытой нефти (1446,3 т), ее долю по отношению ко всей добыче нефти после воздействия (47,4%).
Зная среднемесячную добычу воды в период предыстории и истории (цифры в скобках на рис. 13), можно определить фактическую среднемесячную обводненность в эти два периода времени (57,3 и 11,3%), а также, используя расчетную базовую добычу нефти (1624,4 т) и среднемесячную добычу воды в период предыстории (194,0 т) и истории (32,9 т), сопоставить с расчетной базовой средней обводненностью, равной 58,9 и 19,6%.
Скважина №9
Показатели работы скважины №9 приведены в табл. 18
В координатах «месячная добыча нефти – календарное время» за нулевой отсчет времени принимаем месяц (08.2006) на год раньше месяца введения горизонтальных скважин из бурения (08.2007), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 14) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию.
Проводим вертикальную прямую точку (08.2007), которая делит время на две части (до и после ввода скважины в эксплуатацию).
Таблица 18. Показатели работы скважины №9
Предыстория |
История | ||||
Дата |
Добыча за месяц, т |
Дата |
Добыча за месяц, т | ||
нефть |
вода |
нефть |
вода | ||
08.2006 |
117,8 |
200,6 |
08.2007 |
275,9 |
0,0 |
09.2006 |
111,6 |
207,3 |
09.2007 |
291,4 |
5,9 |
10.2006 |
114,7 |
187,1 |
10.2007 |
288,3 |
8,9 |
11.2006 |
111,6 |
190,0 |
11.2007 |
269,7 |
17,2 |
12.2006 |
114,7 |
179,4 |
12.2007 |
269,7 |
23,5 |
01.2007 |
105,4 |
214,0 |
01.2008 |
266,6 |
26,4 |
02.2007 |
102,3 |
198,6 |
02.2008 |
263,5 |
32,6 |
03.2007 |
96,1 |
213,9 |
03.2008 |
285,2 |
42,6 |
04.2007 |
96,1 |
204,2 |
04.2008 |
288,3 |
54,9 |
05.2007 |
105,4 |
187,4 |
05.2008 |
325,5 |
66,7 |
06.2007 |
108,5 |
201,5 |
06.2008 |
337,9 |
79,3 |
07.2007 |
102,3 |
174,2 |
07.2008 |
334,8 |
89,0 |
08.2008 |
344,1 |
97,1 | |||
09.2008 |
350,3 |
110,6 | |||
10.2008 |
353,4 |
117,8 | |||
11.2008 |
356,5 |
112,6 | |||
12.2008 |
347,2 |
92,3 |
