Участок «Ростань» расположен на водоразделе р.р.Хопер и Ворона, являющихся естественными дренами. Предыдущими исследованиями установлена тесная взаимосвязь между всеми гидрогеологическими подразделениями, развитыми в районе работ и единство режимообразующих факторов. Формирование эксплуатационных режимов средне-верхнефаменского водоносного комплекса будет происходить преимущественно за счет перетока из вышележащего уваровско-тамбовского горизонта, который в свою очередь, взаимосвязан с белогорским и четвертичными горизонтами и комплексами. Разгрузка последних осуществляется в долины рек.

В связи с вышеизложенным, внешние границы модели на западе, юге и востоке ограничены естественными дренами - нижнее течение р.Ворона - р.Хопер - которые в модели реализованы как граничные условия III рода (H/Q связанные функциональной зависимостью) (рис. 3).

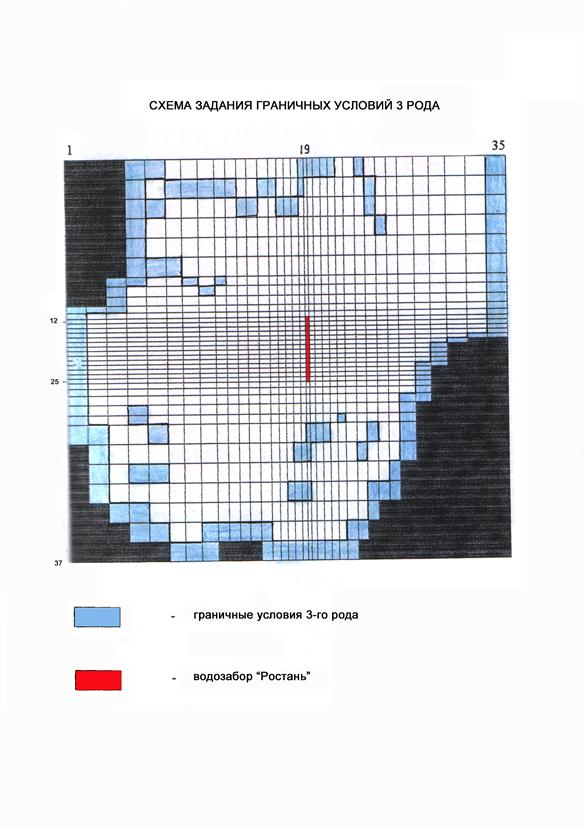

Рис. 3

Северная граница модели была удалена за пределы возможной области развития депрессионной воронки в питающем уваровско-тамбовском горизонте и реализована граничные условия II рода (Q=const=0).

Разработка модели осуществлялась на планшете масштаба 1:50000. Площадь моделирования была разбита на блоки имеющие размеры от 350м • 350м до 1850м •1500м.

Минимальные размеры блоков модели приурочены к району проектируемого водозабора

и обусловлены необходимостью реализации в модели проектных эксплуатационных скважин. Максимальные размеры блоков - к краевым частям модели (в связи с этим здесь отмечаются отклонения модельного и фактического положения русел моделируемых поверхностных водотоков). Всего было задано 37 блоков по оси J (строки) и

35 блоков по оси I (столбцы). Общее количество блоков расчетной модели составило 1295. Общая площадь моделирования составила 41,2x30,9 км=1273км2.

Фильтрационные свойства гидрогеологических подразделений развитых в районе изучены в незначительном объеме и приурочены в основном к первым от поверхности горизонтам и к краевым частям модели. В связи с этим выделение зон с различными коэффициентами фильтрации выполнено на основе общегеологических условий развития тех или иных отложений с учетом имеющихся результатов определения Кф по одиночным и кустовым откачкам.

При разработке математической модели в разрезе было выделено 4-е основных водоносных комплекса:

- в первый комплекс включены все водоносные и водоупорные отложения четвертичного, неогенового и мелового возрастов, залегающие выше аптекою водоупора;

второй комплекс модели представлен глинами аптского возраста;

- третий комплекс представлен валанжинскими песчано-глинистыми отложениями; четвертый комплекс модели - известняками вернедевонского возраста.

С целью реализации в модели ламкинского водоупора, в составе первого комплекса

выделено три слоя. Таким образом, в вертикальном разрезе моделируемой территории

выделено - 6 слоев:

1 слой (Q + N2bg) состоящий из гидравлически взаимосвязанных между собой и поверхностными водотоками гидрогеологических подразделений:

- современный аллювиальный горизонт;

- верхнечетвертичный аллювиальный горизонт; - нижнечетвертичный (южно-воронежский) аллювиальный горизонт; - белогорский терригенный горизонт.

Данный слой развит по всей моделируемой территории. Плановая неоднородность фильтрационных свойств первого слоя отражена в выделении 5 зон с коэффициентами фильтрации от 1 до 30 м/сут. Максимальные значения Кф приурочены к верхнечетвертичным аллювиальным отложениям, минимальные - к области развития южно-воронежского горизонта.

2 слой (N1lm) представлен глинами тамбовского возраста имеющими повсеместное распространение в центральной части модели. В пределах развития данного водоупора выделено две зоны с Кф - 0,1 и 0,5м/сут, которые отражают фациальную изменчивость отложений. Минимальное значение Кф приурочено к центральной части области развития тамбовских глин, максимальное - к южной и северной частям, где глины залегают в виде маломощных прослоев в толще песков.

3 слой (n1+k1а) включает в себя водоносные уваровско-тамбовский терригенный горизонт. Плановая фациальная неоднородность отложений реализована в выделении 5-ти зон с Кф от 5 до 40м/сут. Максимальные Кф приурочены к области развития переуглубленной части неогеновой палеодолины. По мере уменьшения мощности неогеновых отложений и, соответственно, увеличения мощности отложений апта альба, уменьшался и Кф. Первые три слоя модели объединены в единый комплекс и имеют общий статический уровень.

4 слой модели (K1a) представлен водоупорными глинами аптского возраста, распространенными практически по всей области моделирования, за исключением переуглубленной части неогеновой палеодолины (m=0м). По всей области развития аптского водоупора задан Кф = 0,01 м/сут.

5 слой модели ( K1v) представлен песчано-глинистыми отложениями валанжинского яруса. Данный слой развит на всей площади моделирования, минимальная мощность его отмечается в пределах переуглубленной части неогеновой палеодолины. В плане было выделено 4 зоны с коэффициентами фильтрации от 15 до 0,5м/сут. Максимальное значение КФ=15м/сут приурочено к участку разведки «Махровский». Минимальное значение приурочено к восточной части территории, к области погружения кровли девонских известняков, где происходит увеличение мощности валанжинских глин.

6 слой модели (D3) - представлен известняками целевого средне-верхнефаменского водоносного комплекса и развит по всей области моделирования. Вскрытая мощность отложений достигает 30м, однако результаты резистивиметрии показали, что мощность зоны наиболее активной трещиноватости не превышает 15 м и приурочена она к верхней части разреза. В связи с этим, мощность шестого слоя модели по всей территории была задана равной 15 м. Плановая фильтрационная неоднородность этого слоя была реализована в отношении нескольких зон с коэффициентами фильтрации от 0,1 до 75м/сут. Максимальные значения приурочены к переуглубленной части палеодолины.

4.5 Расчет эксплуатационных запасов месторождения подземных вод “Ростань”

Учитывая сложные геолого-гидрогеологические условия участка работ, в ФГУП «Воронежгеология» прогнозная оценка эксплуатационных запасов месторождения “Ростань” была подсчитана методами математического моделирования. При разработке математической модели в разрезе выделялось четыре основных водоносных горизонта, причем с целью реализации ламкинского водоупора, в составе первого комплекса было выделено три слоя. Таким образом, в вертикальном разрезе моделируемой территории выделено 6 слоев.

Проведённые расчёты подтвердили возможность отбора 44000м3/сут воды на участке «Ростань» из средне-верхнефаменского терригенно-карбонатного комплекса верхнего девона. Максимальное расчетное понижение по намечаемому к эксплуатации комплексу составляет 25,4м, по питающему - 23,7м (при допустимом понижении для питающего пласта - 42,9м). Ущерб поверхностному стоку p.p. Хопёр и Ворона не превысит 1,5% от минимального меженного их расхода Разработанная геофильтрационная модель района работ обладает достаточно большим запасом прочности, так как при решении прогнозных задач задано низкое значение гравитационной водоотдачи для первого модельного комплекса и не учитывается приток подземных вод поступающий с северо-восточной границы района.
