В интервале дебитов жидкости от 50 до 80 т/сут работают 112 скважин (29,9%), часть из которых 44 скважин (39,2%) имеют обводненность ниже 30% и 19 скважин (16,9%) имеют обводненность выше 80%.

Таблица 3.4. Распределение действующего фонда скважин по дебитам жидкости и обводненности по состоянию на 1.01.2005 год

Дебит жидкости, т/сут

Обводнённость, %

Итого

0 – 10

10 – 30

30 – 60

60 – 80

80 – 100

0 – 10

2

8

8

5

3

26

10 – 20

6

13

7

7

10

43

20 – 50

24

51

33

17

17

142

50 – 80

8

36

22

27

19

112

80 – 100

6

9

5

4

4

28

100 – 150

4

3

9

0

2

18

150 – 200

0

1

0

1

2

4

200 – 250

0

0

0

0

0

0

250 – 300

0

0

0

0

1

1

Итого

50

121

84

61

58

374

С дебитом жидкости более 80 т/сут работают 51 скважина (13,6%), из них 23 скважины (45,0%) работают с обводненностью ниже 30%, и только 9 скважин имеют обводненность выше 80%.

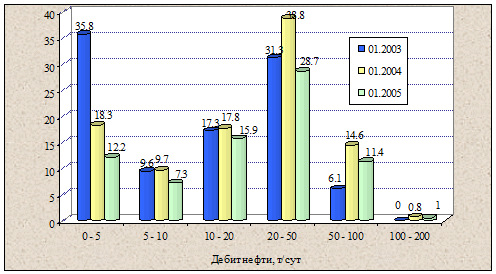

Из распределения действующего фонда скважин по дебитам нефти (рис. 3.3.) видно, что 12,2% действующего фонда (60 скважин) являются малодебитными (дебит нефти < 5 т/сут), 30,4% (114 скважины) работает с дебитом нефти от 5 до 20 т/сут и 53,4% (200 скважин) имеют дебит более 20 т/сут.

Рис. 3.3. Распределение действующего фонда скважин Хохряковского месторождения по дебитам нефти за 2003–2004 гг.

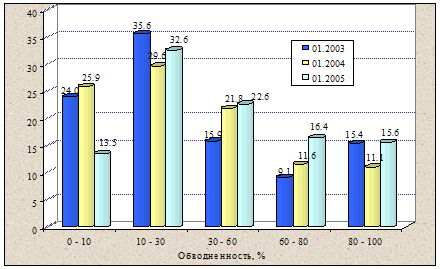

Распределение действующего фонда скважин месторождения по обводненности (рис. 3.4.) показало, что 45.7% действующего фонда (171 скважин) работают с долей воды в продукции менее 30%, 145 скважин (38,7%) относятся к группе скважин с обводненностью от 30 до 80% и 58 скважин (15,6%) обводнены более чем на 80%.

Рис. 3.4. Распределение действующего фонда скважин Хохряковского месторождения по обводненности за 2003–2004 гг.

Таким образом, из распределения действующего нефтяного фонда по основным показателям работы можно сделать следующие выводы:

– по месторождению за период 2003 года наблюдается незначительный рост действующего фонда скважин;

– наблюдается рост обводненного фонда на фоне снижения высокодебитного фонда скважин.

4. Техническая часть

4.1 Установки погруженных центробежных электронасосов

Установки погружных центробежных насосов в модульном исполнении УЭЦНМ и УЭЦНМК предназначены для откачки из нефтяных скважин, в том числе и наклонных, пластовой жидкости, содержащей нефть, воду, газ, механические примеси.

Установки имеют два исполнения – обычное и коррозионно-стойкое. Пример условного обозначения установки при заказе: УЭЦНМ5–125–1200 ВК02 ТУ 26–06–1486 – 87, при переписке и в технической документации указывается: УЭЦНМ5–125–1200 ТУ 26–06–1486 – 87, где У – установка; Э – привод от погружного двигателя; Ц – центробежный; Н – насос; М – модульный; 5 – группа насоса; 125 – подача, м3/сут: 1200 – напор, м; ВК – вариант комплектации; 02 – порядковый номер варианта комплектации по ТУ.

Для установок коррозионно-стойкого исполнения перед обозначением группы насоса добавляется буква «К».

Показатели технической и энергетической эффективности приведены в табл. 4.1. Номинальные значения к.п.д. установки соответствуют работе на воде.

Таблица 4.1. Показатели технической и энергетической эффективности

Установки

Номи-нальная подача, м3/сут

Номи-наль-ный напор, м

Мощ-ность, кВт

К. п. д., %

K. п. д. насоса, %

Макси-мальная плотность водонефтя-ной смеси, кг/м3

Рабочая часть характеристики

подача, м3/сут

напор, м

УЭЦНМ5–50–1300

50

1360

23

33,5

43

1400

25 – 70

1400–1005

УЭЦНМК5–50–1300



1360

23

33,5



1400



1400–1005

УЭЦНМ5–50–1700



1725

28,8

34



1340



1780–1275

УЭЦНМК5–50–1700



1725

28,8

34



1340



1780–1275

УЭЦНМ5–80–1200

80

1235

26,7

42

51,5

1400

60 – 115

1290 – 675

УЭЦНМК5–80–1200



1235

26,7

42



1400



1290 – 675

УЭЦНМ5–80–1400



1425

30,4

42,5



1400



1490–1155

УЭЦНМК5–80–1400



1425

30,4

42,5



1400



1490–1155

УЭЦНМ5–80–1550



1575

33,1

42,5



1400



1640 – 855

УЭЦНМК5–80–1550



1575

33,1

42,5



1400



1640 – 855

УЭЦНМ5–80–1800



1800

38,4

42,5



1360



1880 – 980

УЭЦНМК5–80–1800



1800

38,4

42,5



1360



1880 – 980

УЭЦНМ5–125–1000

125

1025

29,1

50

58,5

1240

105 – 165

1135 – 455

УЭЦН MK5–125–1000



1025

29,1

50



1240



1135 – 455

УЭЦНМ5–125–1200



1175

34,7

48



1400



1305 – 525

УЭЦН MK5–125–1200



1175

34,7

48



1400



1305 – 525

1

2

3

4

5

6

7

8

9

УЭЦН MK5–125–1300



1290

38,1

48



1390



1440 – 575

УЭЦН M5–125–1800



1770

51,7

48,5



1400



1960 – 785

УЭЦНMK5–125–1800



1770

51,7

48,5



1400



1960 – 785

УЭЦНМ5–200–800

200

810

46

40

50

1180

150 – 265

970 – 455

УЭЦНМ5–200–1000



1010

54,5

42



1320



1205 – 565

УЭЦНМ5–200–1400



1410

76,2

42



1350



1670 – 785

УЭЦНМ5А-160–1450

160

1440

51,3

51

61

1400

125 – 205

1535 – 805

УЭЦНМК5А-160–1450



1440

51,3

51



1400



1535 – 905

УЭЦНM5A-160–1600



1580

56,2

51



1300



1760–1040

УЭЦНМК5А-160–1600



1580

56,2

51



1300



1760–1040

УЭЦНМ5А-160–1750



1750

62,3

51



1300



1905–1125

УЭЦНMK5A-160–1750



1750

62,3

51



1400



1905–1125

УЭЦНM5A-250–1000

250

1000

55,1

51,5

61,5

1320

195 – 340

1140 – 600

УЭЦНMK5A-250–1000



1000

55,1

51,5



1320



1140 – 600

УЭЦНМ5А-250–1100



1090

60,1

51,5



1210



1240 – 650

УЭЦНМК5А-250–1100



1090

60,1

51,5



1210



1240 – 650

УЭЦНM5A-250–1400



1385

76,3

51,5



1360



1575 – 825

УЭЦНMK5A-250–1400



1385

76,3

51,5



1360



1575 – 825

УЭЦНМ5А-250–1700



1685

92,8

51,5



1120



1920–1010

УЭЦНМК5А-250–1700



1685

92,8

51,5



1120



1920–1010
