Организация работ проходки рассечки
где
- число стыков по всей длине трубопровода;
- коэффициент местного сопротивления одного стыка;
- скорость движения воздуха в трубопроводе, м/с;
- плотность воздуха, кг/м3.
Приближённо депрессия на преодоление местных сопротивлений в гибком трубопроводе может приниматься равной 20% от статической депрессии:
Динамическая депрессия гибких трубопроводов:
где
- средняя скорость движения воздуха в трубопроводе;
- плотность воздуха, кг/м3.
Теперь подсчитаем общую депрессию трубопровода:
Необходимая производительность вентиляторов
Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости.
где
Ку - коэффициент воздухопроницаемости трубопровода;
Qз- наибольшая подача воздуха в забой, с учётом различных факторов.
Выбор типа вентилятора
|

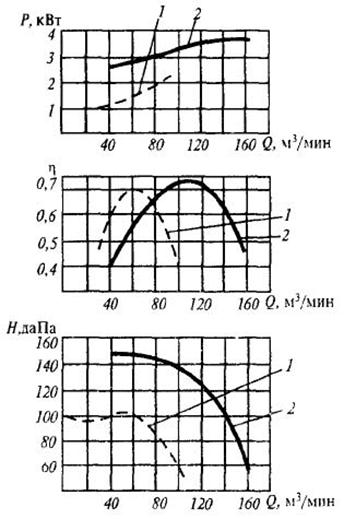

1 – характеристики вентилятора ВМ-3М |
Длина нагнетательного трубопровода 150 метров. Депрессия нагнетательного трубопровода 281,4 Па. Необходимая производительность вентилятора 54 м3/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-3М. Это означает, что вентилятор ВМ-3М способный создавать максимальную подачу равную 100 м3/мин при максимальной депрессии 1000 Па, обеспечивает требуемую подачу необходимого количества воздуха 54 м3/мин, при депрессии 281,4 Па и КПД (0,65) лежащим в оптимальной зоне. |
|
Показатель |
Ед. изм |
Значение |
|
Подача: |
м3/мин |
42 - 100 |
|
Полное давление: |
Па |
400-1000 |
|
Максимальный полный К.П.Д |
0,7 | |
|
Потребляемая мощность в рабочей области |
кВт |
2,2 |
|
Масса агрегата |
кг |
45 |
|
Размеры: |
мм | |
|
- длина |
560 | |
|
- ширина |
450 | |
|
- высота |
450 | |
|
Электродвигатель |
ВАОМ32-2 | |
|
Напряжение |
В |
380/660 |
Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-3М
По произведенным расчётам мощности видно, что тип и марка вентилятора выбраны правильно, а установленные на вентиляторах двигатели обеспечивают их нормальную работу.
Составление паспорта проветривания
Проветривание горизонтальных горных выработок, их проведение осуществляется в соответствии с паспортом проветривания. Паспорт проветривания составляется руководителем горных работ и утверждается главным инженером экспедиции или партии. Все работающие в выработке должны быть ознакомлены с паспортом под роспись.
В текстовой части паспорта 6 разделов:
Первый раздел: Характеристика выработки.
- наименование выработки………… рассечка
- глубина заложения от поверхности……. 500 м
- площадь поперечного сечения в свету 2,7 м2
- длина проветриваемой выработки……50м
Второй раздел: Характеристика системы проветривания.
1. Способ проветривания – нагнетательный
2. Производительность вентилятора 0,9м3/с
3. Средняя скорость воздушного потока в выработке в 25м от забоя.
где
4. Количество вентиляторов в системе проветривания – 1 шт.
5. Общая мощность вентиляторов 0,4кВт:
6. Максимальный расход взрывчатых веществ 4,3кг/м3:
7. Время проветривания после взрыва ВВ, по истечению которого в забой допускаются люди, не более
Третий раздел: Характеристика вентиляционных трубопроводов
1. Назначение трубопровода – для подачи воздуха нагнетательным вентилятором;
2. Материал вентиляционных труб - чефер
3. Диаметр вентиляционных труб 0,4м
4. Способ соединения звеньев - пружинящими стальными кольцами
5. Способ подвески трубопроводов в выработке - к тросу, протянутому по выработке
Четвёртый раздел: Характеристика вентиляторов
1. Марка вентиляторов - ВМ-3М
2. Производительность (при проектной протяжённости) 0,9м3/с
3. Депрессия при проектной протяжённости 281,4Па
4. Габаритные размеры – 560х450х450мм
5. Масса вентилятора 45кг
Пятый раздел: Режим работы системы в случае пожара
(излагаются мероприятия согласно плану ликвидации аварии)
Шестой раздел: Дополнительные сведения о средствах и способах проветривания и борьбы с запылённостью воздуха в призабойном пространстве
1. Интенсивная вентиляция.
2. Бурение шпуров с промывкой водой.
