Вывод: проанализировав все графики, приходим к выводу, что наиболее рациональным направлением развития фронта горных работ будет с северо-запада на юго-восток, так как на этом направлении колебания коэффициента вскрыши меньше не только по всему участку, но и имеет наименьшие значение в начале работ. По сравнению с другими направлениями небольшой и плавный рост коэффициента вскрыши благоприятно сказывается на работе выемочно-погрузочного оборудования (работа без резких нагрузок между этапами, реже выход из строя) и карьера в целом (себестоимость продукции сравнительно постоянна). Малое колебание коэффициента вскрыши между этапами позволяет повысить срок службы выемочно-погрузочного оборудования.

2.4 Календарный план ведения вскрышных и добычных работ

Календарный график горных работ строят следующим образом:

1. На оси абсцисс в удобном масштабе откладываются равные отрезки (соответствующие годам работы карьера), а на другой оси (параллельной оси абсцисс) - сроки отработки запасов полезного ископаемого в границах каждого этапа (t1,t2,…ti),

, (9)

где: Зэ - запасы полезного ископаемого в границах этапа (определяются по графику горно-геометрического анализа), м3;

Qк.г. -годовая производительность карьера по полезному ископаемому (устанавливается проектом), м3;

2. Через точки соответствующие годам работы карьера, проводятся линии (параллельные оси ординат) и на них откладываются в принятом масштабе отрезки, равные годовой производительности карьера по полезному ископаемому в соответствующем году. Соединив концы отрезка линией, получим календарный график добычи полезного ископаемого. Если производительность карьера по полезному ископаемому остается постоянной за весь период работы карьера, то календарный график добычных работ будет параллельным оси абсцисс. При изменяющейся производительности график приобретает ступенчатую форму.

Для установления момента начала добычных работ и календарного распределения вскрышных работ должны быть учтены периоды строительства, эксплуатации и свертывания работ:

Продолжительность периода строительства определяется объемомгорно-строительных работ и производительностью комплексов оборудования,используемого для их выполнения, технологией и организацией работ. Объемгорно-строительных работ складывается из объема вскрывающих выработок,обеспечивающих грузотранспортную связь рабочих уступов с поверхностью иформирующих первоначальный фронт горных работ, и объема вскрышныхработ по созданию установленного количества вскрытых запасов. Эти объемыопределяют по графикам горно-геометрического анализа карьерного поля ирассчитывают по топографическим планам. По названным условиям находятпродолжительность периода строительства до сдачи карьера в эксплуатацию иосвоения проектной мощности, а также объемы попутно добываемогополезного ископаемого и вскрыши. Все найденные величины откладывают отначала координат по соответствующим осям на календарном графике.

Для периода эксплуатации годовые объемы вскрышных работопределяют делением этапных объемов вскрыши на срок отработки этапа %.Эти годовые объемы откладывают на календарном графике в виде ординат всередине периода отработки данного этапа. Ординаты производительностикарьера по вскрыше могут быть найдены умножением ординатпроизводительности карьера по полезному ископаемому на величину текущегокоэффициента вскрыши для каждого периода.

Производительность карьера по вскрыше в границах этапа для каждого срока отработки запасов полезного ископаемого этапа определяется по формуле[18]:

, (10)

где: Vв.э. - объем вскрыши в границах этапа, (м3);

ti - срок отработки запасов полезного ископаемого данного этапа, годы.

В последние года работы карьера его производительность постепенно уменьшается до нуля.

t 1=517548800000=0.65

t 2=1466052800000=1,8

t 3=2278260800000=2.6

t 4=2170296800000=2.5

t 5=2135328800000=2.45

t 6=2086848800000=2.4

t 7=1900644800000=2.1

t 8=1438872800000=1.8

t 9=90588800000=0.11

VB1 = 405757 м3

VB2= 520344 м3

VB3= 590214 м3

VB4= 635984 м3

VB5= 690152 м3

VB6= 749678 м3

VB7= 772416 м3

VB8= 830547 м3

VB9= 894632 м3

По полученным значениям строится график (см. чертёж №2).

3. Вскрытие месторождения

Вскрытие месторождения произведено исходя из достижения наименьших объемов горно-капитальных работ.

Вскрытие Турдейского месторождения доломитизированных известняков предусматривается с помощью капитальной траншеи внешнего заложения. Траншея расположена на западной границе месторождения.

Фронт работ на добычных горизонтах образуется путем проходки разрезных траншей между северным и южным бортами карьера.

Горно-капитальные работы выполняются в соответствии с принятой схемой вскрытия в объеме, обеспечивающем создание готовых к выемке нормативных запасов сырья.

В состав горно-капитальных работ включены:

· проходка капитальной траншеи на глубину вскрышных пород;

· проходка разрезной траншеи на глубину вскрышных пород;

· проходка капитальной траншеи на глубину первого уступа полезного ископаемого;

· проходка разрезной траншеи на глубину первого уступа полезного ископаемого;

· проходка капитальной траншеи на глубину второго уступа полезного ископаемого;

· проходка разрезной траншеи на глубину второго уступа полезного ископаемого.

Породы вскрыши, представленные на месторождении суглинками, с прослоями глин и песков.

Капитальная траншея предназначена для вскрытия рабочих горизонтов.

Параметры капитальной траншеи.

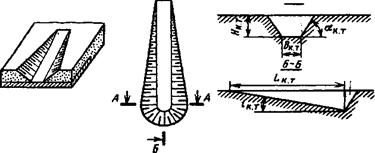

Рисунок 1 - Капитальная траншея: а – общий вид, б – план.

Основными элементами капитальной траншеи являются:

- ширина – Вк т ее основания, м;

- глубина – Нк т, м;

- продольный уклон – iк т, ‰;

- α к.т - угол откоса,º;

- Lк т - длина, м:

- Vк т - объем, м3:

- Sк т - площадь поперечного сечения.

Определим параметры капитальной траншеи на вскрышной горизонт:

Нк т= 3,4 м.

iк т= 80 ‰, из условия применения автотранспорта;

α к.т = 55º - вскрышные породы;

Ширина траншеи определяется из условия нормальной работы горно-транспортного оборудования.

Принимаем тупиковую схему подачи автотранспорта под погрузку.
