- II ступень – тонкая очистка газа от капельной влаги и мехпримесей в фильтрах-сепараторах ГП 605.00.00.000 номинальной производительностью 15 млн. м3/сут. (расчетное давление 7,5 МПа). Эффективность очистки газа от мехпримесей по фильтру-сепаратору составляет от 90% до 100% в зависимости от размеров частиц, по жидкости – не более 100 мг/м3 газа.

Для разделения воды и газового конденсата, поступающих с I и II ступеней очистки, предусматриваются две разделительные емкости (одна рабочая и одна резервная). Из разделительной емкости вода и конденсат направляются:

- конденсат – на склад ГСМ на УКПГ;

- вода – через дегазатор на очистные сооружения, но, учитывая очень малое количество конденсата в пластовой воде, предусмотрена возможность отвода пластовой воды с конденсатом сразу в емкость дегазации или в Е-310 на УКПГ, минуя разделительные емкости.

Схема цеха очистки газа представлена на рисунке 4.2.

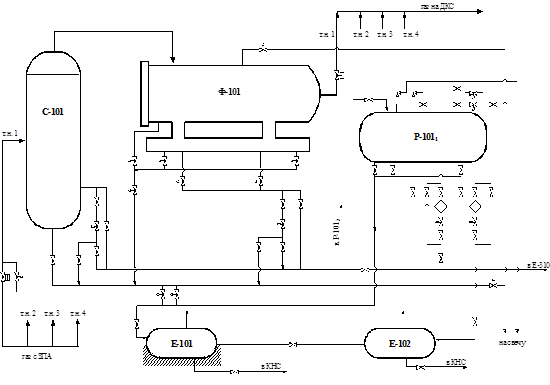

Рисунок 4.2 – Принципиальная схема ЦОГ

4.4 Осушка газа на установке комплексной подготовки

После очистки газ дожимается на компрессорах типа ГПА-Ц-16 и через АВО газа по трубопроводу Ду=1000 поступает на УКПГ. Из общего коллектора газ по трубопроводам Ду=300 подается в здание технологического корпуса с 6-ю технологическими нитками на установку осушки газа в два цеха по три нитки в каждой. Все 6 технологических линий работают идентично, поэтому ниже приводится описание работы одной технологической линии.

Газ с температурой T=820°С и давлением Р=4,44,6 МПа поступает через входной арматурный узел в сепаратор С-201, рисунок 4.3, из сепаратора, пройдя теплообменник Т-202, газ нагревается до температуры 17°С и поступает в нижнюю часть абсорбера. При повышении или понижении давления газа на входе в технологическую линию сигнал через ЭКМ и управляющий комплекс УВК поступает на закрытие пневмокранов на входе газа в сепаратор и выходе газа из абсорбера и открытие крана Ду=150 на факел. На рисунке 4.3 изображена принципиальная схема осушки газа.

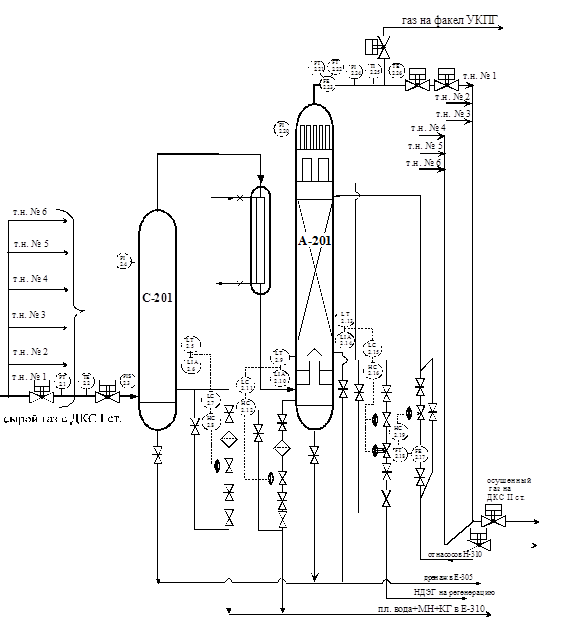

Рисунок 4.3 – Схема осушки газа

На УКПГ-13 эксплуатируются многофункциональные аппараты типа ГП 502 – 00.000 проектной производительностью Qг=10 млн. м/сут. Аппарат представляет собой колонну высотой Н= 16600 мм и диаметром с=1800 мм, функционально разделенную на три секции: сепарации, абсорбции и секции улавливания гликоля. В нижней секции расположена сепарационная зона. Нижняя и средняя секции абсорбера разделены полуглухой тарелкой, служащей Для накопления, контроля и сбора НДЭГ и одновременно для прохода сырого газа в секцию осушки. Секция осушки выполнена из контактных ступеней на основе ситчатых тарелок. Над каждой из тарелок смонтирована сепарационная тарелка из центробежных элементов диаметром 60 мм. Верхняя сепарационная секция включает в себя фильтр-коагулирующие патроны и тарелку с центробежными элементами диаметром 60 мм.

В соответствии с техническими предложениями ТюменНИИГипрогаза по договору №78–88 была проведена модернизация МФА по технической документации РД – 9510.73 – 86 на технические нормы 1, 2, 4, 7.

Согласно модернизации (черт. ГПР 353.00.000) установлены тарелки с центробежными элементами ГПР 353.00.000 диаметром 100 мм, тангенциальные узлы входа газа с пескосъемником и отбойным листом.

Массообменная секция МФА включает 4 контактных ступени, каждая из которых состоит из сетчатой тарелки с отверстиями диаметром 6 мм и сепарационной тарелки, оснащенной центробежными элементами диаметром 60 мм. Сущность модернизации МФА заключается в следующем: – верхняя сепарационная и сетчатая тарелки (5-я пара) были демонтированы. Вместо них были установлены 2 полотна тарелки для монтажа 12-ти сетчатых фильтр – барабанов (перед фильтр – патронами) диаметром 300 мм, Н=1000 мм. На барабане намотана рукавная сетка из нержавеющей стали по ТУ 26–02–354–85 толщиной 50 мм (на один фильтр-барабан необходимо 2 рулона сетки шириной 90 мм). Все 12 барабанов установлены на полотно тарелки в порядке очередности для облегчения монтажа и закреплены. Ввод гликоля с полотна 5-й тарелки был опущен в сливной карман.

Такое конструктивное решение с применением сетчатых барабанов позволило снизить жидкостную нагрузку на коагулирующую секцию МФА, при этом поверхность фильтрации в 5 раз превысила свободное сечение аппарата и в 10 раз уменьшилась интенсивность забивания фильтрующего материала мехпримесями, что позволило продлить межремонтный пробег аппарата и в конечном итоге снизить потери гликоля с осушенным газом.

С целью повышения пропускной способности и тем самым обеспечения нормальной работы в условиях падающего рабочего давления явилась модернизация, за основу которой был принят принцип продольного секционирования с разделением потока обрабатываемого газа на две примерно равные части, что достигается применением системы переточных труб и разделяющих перегородок. При разделении потока осушенного газа на две части соответственно сокращаются линейные скорости на контактных тарелках, а, следовательно, появляется возможность увеличить пропускную способность аппарата без существенного уноса гликоля в верхнюю фильтрующую секцию. Так как число контактных ступеней сократилось до двух, то возникла необходимость в интенсификации процесса осушки газа в массообменной части. С этой целью на каждую из четырех сетчатых тарелок был дополнительно загружен слой насадки из керамических седел типа «Инталокс» высотой 400 мм. Насадка была помещена на подложку из трех слоев сетки «Рабица» размером ячеек 2525 мм. Причем направление навивки сетки в среднем слое было изменено, что обеспечило большую толщину подложки и меньшее перекрытие отверстий сетчатой тарелки. Чтобы обеспечить более равномерное распределение газа, переточные трубы по сечению аппарата смещены относительно друг друга.

Последняя по ходу газа, секция улавливания ДЭГа (коагулирующая) состоит из перегородки, с размещенными на ней 124-мя фильтр – патронами длиной l = 1200 мм и диаметром d = 100 мм и сепарационной тарелки, аналогичной примененной в нижней сепарационной секции МФА.

Все 6 технологических линий работают идентично, поэтому ниже приводится описание работы одной технологической линии.

В сепарационной части абсорбера А-201, сырой газ за счет резкого снижения скорости и направления потока освобождается от механических примесей, пластовой воды с растворенным в ней метанолом и конденсата. Жидкость и мехпримеси скапливаются в нижней части аппарата, защищенной от возмущения потоком газа перегородкой из просечного листа. Уровень жидкости в сепарационной части абсорбера регулируется 2-х позиционным клапаном-регулятором с сигнализацией максимального и минимального уровня на пульте УВК. При крайне низком уровне жидкости в сепарационной части происходит закрытие отсечного клапана. Давление контролируется техническим манометром по месту, температура газа замеряется термометром сопротивления ТСМ с показаниями на УВК.
