В настоящее время в разработке находятся газоконденсатные залежи I–IV объектов эксплуатации и нефтяные оторочки на трех участках месторождения. Подготовлены к промышленному освоению, но не введены в разработку газоконденсатные залежи пластов ПК21, АУ9, БУ15, БУ16, а также ачимовской толщи, расположенные в пределах лицензионного участки ДП «Уренгойгазпром».

Статиграфически основные продуктивные горизонты нижнего мела соответствуют сортымской свите берриас – валанжина и тангаловкой свите валанжин – готерива. Диапазон нефтегазоносности нижнемеловых отложений охватывает низы прокурской свиты ПК18, ПК21, группы АУ, пласты БУ0 – БУ5, (все пласты газонасыщеные), пласты БУ80, БУ8, БУ9, БУ10-11, БУ 121, БУ13, БУ14 (нефтегазонасыщенные), пласты БУ122, БУ15, БУ16, БУ17 (газонасыщенные).

При проектировании разработки все продуктивные пласты нижнего мела с учетом их положения в разрезе, термодинамических условий, близости фильтрационно-емкостных характеристик коллекторов и насыщающих их флюидов, а также других особенностей сгруппированы в четыре эксплуатационных объекта.

В пределах Южного купола (УКПГ-1АВ) 1 эксплуатационный объект включает разведанные залежи в пластах ПК18, ПК21, АУ10, БУ0, БУ5, а также залежи, выявленные по данным ГИС (категория С2) в пластах ПК16 и БУ1-2 [2].

Залежь в пласте ПК18 залегает на глубинах 1745–1790 м и обладает максимальной площадью газоносности на Южном куполе. В контуре газоносности находятся 7 разведочных и 52 эксплуатационных скважины.

Залежь плата ПК21 по площади меньше вышезалегающей, располагается на глубинах 1890–1925 м. водоплавающая ГВК с учетом вновь пробуренных эксплуатационных скважин принят по данным ГИС на а.о. – 1858 м.

Небольшая залежь в пласте АУ10 залегает на глубинах 2245–2260 м. В принятом при утверждении запасов этой залежи в ГКЗ СССР варианте корреляции пласт БУ0 индексировался как БУ3.

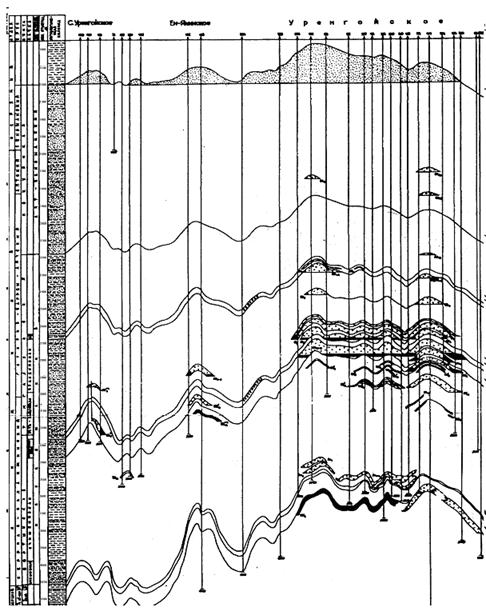

Рисунок 1.2 – Схематический геологический разрез Уренгойского НГКМ

С учетом дополнительных данных ГИС по эксплуатационным скважинам ГВК опушен до а.о. – 2340 м. (сравнительно с – 2333 м. принятом при утверждении запасов в ГКЗ).

Пласт БУ5 на Южном куполе залежь эта нижняя в составе I объекта и залегает на глубинах 2505–2537 м.

Залежи в пластах ПК16 и БУ1-2 выделяются по данным ГИС, из них реальный интерес может представлять залежь в пласте БУ1-2, имеющая высоту 27 м. В пласте ПК16 поле газоносности приурочено к самой сводовой части Южного купола, высота залежи немного более 10 м.

II эксплуатационный объект включает в себя пласты БУ80, БУ8 и БУ9. К пласту БУ8 приурочена единая газоконденсатная залежь с нефтяной оторочкой кольцевого типа, окаймляющей газоконденсатную часть в пределах Северного купола (СК) и восточного склона севера ЦПЗ (центральной приподнятой зоны). На Южном куполе (ЮК), юге ЦПЗ и восточном склоне севера ЦПЗ нефтяная оторочка отсутствует. Высота газоконденсатной шапки на СК составляет 120 м (при среднем уровне ГНК – 2665 м), в северной части ЦПЗ около 100 м, на юге ЦПЗ – 95 м на ЮК также около 100 м [2].

В пределах Южного купола пласт БУ80 не имеет четкого раздела от нижележащего пласта БУ8. На основании отметок газоводяного контакта при подсчета запасов для ЮК принята модель единой залежи в пластах БУ80 – БУ8.

При этом газоводяная зона расширяется до 2 – 5 км в восточной и западной частях залежи до 6 – 7 км южной периклинали и в зоне перехода от Южного купола к ЦПЗ.

Залежь в пласте БУ8 также единая в пределах всех структурных элементов, по морфологии и характеру распространения нефтяной оторочки аналогична вышеописанной.

К плату БУ9 приурочены две залежи УВ (углеводородов): основная охватывает Северный купол, север и юг ЦПЗ, а вторая контролируется Южным куполом. Залежь Южного купола для целей разработки можно рассматривать как чисто газоконденсатную, поскольку она не имеет столь явно выраженный по комплексу ГИС переходной зоны от газовой к водоносной части. Уровень ГВК располагается несколько ниже, чем в основной залежи и находится на абсолютных отметках 260–2686 м. Высота залежи 65 м.

III эксплуатационный объект включает в себя продуктивные пласты горизонта БУ10-11 (БУ101, БУ102, БУ111, БУ11 2, БУ113) и пласт БУ121. Пласт БУ10 соответствует одному подсчетному объекту для газоконденсатной части, в нефтяном интервале пласт разделен на два объекта (БУ101 и БУ102). Наибольшую высоту она имеет на Южном куполе (106 м), на Северном куполе – 90 м и на ЦПЗ – 75 м. Ширина газовой залежи изменяется незначительно, в пределах 12 – 14 км за исключением зон сочленения между структурными элементами, где сокращается до 9 км. Ширина газонефтяной зоны составляет 1,5 – 3 км. К пласту БУ111 приурочены две газоконденсатные залежи: основная включает в себя СК+ЦПЗ и вторая связана с ЮК. Южная часть газовой шапки при сокращении ширины имеет небольшую высоту (менее 20 м).

Газовая шапка нефтегазоконденсатной залежи Южного купола имеет высоту 70 м, размеры 8,5 ´ 19 км. Нефтяная оторочка кольцевая типа с узкой нефтяной зоной. По плату БУ112 поле нефтегазоносности распадается на несколько изолированных участков. В залежи Южного купола газовая шапка преобладает в объеме. Высота ее 66 м., размеры 8 ´ 9 км. Газонефтяная зона узкая, шириной преимущественно до 1 км. Пласт БУ113 содержит газонасыщенный объем только в пределах Южного купола, где газовая шапка имеет высоту 45 м и размеры 6,5 ´ 13 км. Газонефтяная зона также узкая – от 0,5 до 1 км при этом нефтяная оторочка, как и в верхних пластах горизонта БУ10-11, кольцевого типа.

В пласте БУ121 по промышленным категориям разведаны и эксплуатируются 4 залежи: одна на Северном куполе, две в пределах ЦПЗ и самая крупная на Южном куполе.

Максимальными запасами в пределах пласта БУ121 обладает залежь на Южном куполе, газовая часть которой имеет размеры 10 ´ 22 км и высоту 85 м. Нефтяная оторочка кольцевого типа высотой в среднем 18 м. Высота газовой шапки в пределах УКПГ – 1АВ от 30 до 70 м.

IV эксплуатационный объект включает в себя пласты БУ122, БУ13, БУ141, БУ142. В пласте БУ122 имеются две газоконденсатные залежи. Основная охватывает по площади всю ЦПЗ (длина 28,5 км) и имеет ширину 9 км в зоне сочленения между ними. Высота залежи в северной части около 50 м, в южной до 55 м. На Южном куполе газоконденсатная залежь имеет размеры 8 ´ 16,5 км и высоту 58 м. На Северном куполе пласт БУ122 заглинизирован. В плате БУ13 коллекторы присутствуют на южном склоне ЦПЗ и Южном куполе.

Залежь на Южном куполе газоконденсатная, но на восточном борту структуры выявлена нефтяная оторочка козырькового типа.

Газовая залежь пласта БУ13 имеет размеры 8 ´ 18,5 км и высоту около 60 м. Горизонт БУ14 с учетом различия в газоконденсатных контактах разделен на два продуктивных пласта БУ141 и БУ142 имеют развитие в песчаных фракциях на всей площади месторождения за исключением Северного купола. В пласте БУ141 имеются две газовые залежи: одна в пределах Центральной приподнятой зоны, вторая на Южном куполе. К пласту БУ142 приурочены две газовые залежи в пределах ЦПЗ и одна на Южном куполе. Залежь на Южном куполе чисто газовая. Размеры залежи в целом 8 ´ 19,5 км, высота около 50 м.
