Введение

Цель работы: проложить замкнутый и диагональный теодолитные ходы, провести теодолитную съемку, техническое нивелирование, тахеометрическое нивелирование, тахеометрическую съемку, выполнить вынос здания на местность, прямую, линейную, угловую, линейно-угловую засечки.

Объектом исследования является сквер Депутатов.

Размещение теодолитного хода осуществляется на местности. Требования к проекту:

1. Стороны участка должны быть от 20 – 100 м.

2. Максимальное число точек 8.

3. При тахеометрическом нивелировании снимать не менее 10 точек.

1. Ознакомление с геодезическими приборами

1.1 Теодолит 4Т30

Теодолит 4Т30 предназначен для измерения углов в триангуляции и полигонометрии 3 и 4 классов, для астрономических наблюдений, определения магнитных азимутов и измерения расстояний с использованием нитяного дальномера зрительной трубы. Теодолит может быть широко использован для развития сетей сгущения, исследования деформаций зданий и сооружений, производства разбивочных работ и т.п.

Теодолит (рис. 1) имеет следующие основные особенности. Отсчетное устройство позволяет брать отсчеты с противоположных сторон угломерных кругов, что исключает влияние их эксцентриситетов; в поле зрения отсчетного микроскопа введены цифровые указатели десятков минут для упрощения отсчета. Наводящие винты зрительной трубы и алидады горизонтального круга соотнесены с соответствующими закрепительными винтами куркового типа.

Обе пары винтов расположены с одной стороны теодолита для быстрого перехода от наведения зрительной трубы по азимуту к наведению в вертикальной плоскости.

Зрительная труба 4 (рис. 2) обеими концами переводится через зенит и фокусируется на предмет вращением кремальеры 10. Окуляр 11 устанавливается по глазу наблюдателя вращением диоптрийного кольца до появления четкого изображения сетки нитей (рис. 3). Два горизонтальных штриха выше и ниже центра сетки относятся к нитяному дальномеру. Коллиматорные визиры 6 (рис. 2) предназначены для грубой наводки на цель. При пользовании визиром глаз от него должен быть на расстоянии 25-30 см.

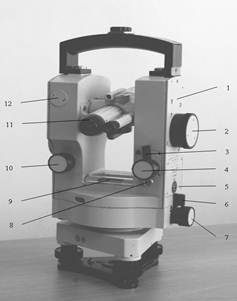

Рис. 1. Теодолит 4Т30 при положении круг лево (КЛ): 1- крышка боковая; 2- рукоятка микрометра; 3, 6- винты закрепительные куркового типа; 4, 7- винты наводящие; 5- крышка; 8- винт уровня юстировочный; 9- уровень при алидаде горизонтального круга; 10-винт уровня установочный при алидаде вертикального круга; 11- колпачок; 12- пробка.

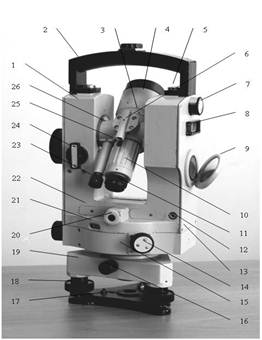

Рис. 2. Теодолит 4Т30 при положении круг право (КП): 1- колонка; 2- ручка; 3- кольцо клиновое; 4- труба зрительная; 5- винт; 6- визир коллиматорный; 7- призма-лупа поворотная; 8- окно; 9- зеркало; 10- кремальера; 11- окуляр зрительной трубы; 12- гнездо штекерное; 13- крышка боковая; 14- рукоятка; 15- корпус низка; 16- винт подставки закрепительный; 17- пружина трегера; 18- винт подъемный; 19- подставка; 20- окуляр оптического центрира; 21- иллюминатор круга-искателя; 22- крышка; 23- окуляр микроскопа; 24- рукоятка переключателя; 25- флажок отражателя; 26- ось горизонтальная

Зрительная труба крепится в горизонтальной оси 26. Для устранения коллимационной ошибки между корпусом трубы и осью установлено клиновое кольцо 3, вращением которого изменяется направление визирной оси относительно горизонтальной.

Зрительная труба наводится на цель вращением вокруг горизонтальной оси и вращением колонки 1 теодолита вокруг вертикальной оси. При открепленных винтах 3, 6 (рис. 1) вращение производится вручную, а наведение на цель- коллиматорным визиром; при закрепленных -производится точное совмещение изображения визирной цели с изображением центра сетки наводящими винтами 4, 7. Смена участков горизонтального круга осуществляется вращением рукоятки 14 (рис. 2) при нажатии на нее вдоль оси вращения. Для контроля установки горизонтального круга при смене его участков между приемами используется круг-искатель, отсчет по которому устанавливается по индексам на иллюминаторах 21.

Поворотом и наклоном зеркала 9 достигается оптимальное освещение поля зрения. Вращением диоптрийного кольца окуляр микроскопа 23 устанавливается по глазу.

1.2 Нивелир 3Н-5Л

Малогабаритный нивелир 3Н-5Л относится к глухим нивелирам технической точности.

Основные преимущества рассматриваемого прибора: малый вес (1,4 кг), небольшие размеры (148х134х126 мм), простота конструкции, обеспечивающая высокую надежность в работе. Он удобен для работы в различных условиях: на строительной площадке, в сложной экспедиционной обстановке, в труднодоступных районах, в сельском хозяйстве и т.д. В отличие от нивелиров других типов вибрации механизмов не влияют на показания прибора. Удобство в работе обеспечивается также оптимальной конструкцией наводящего устройства, расположением уровней и рукояток управления, подсветкой цилиндрического уровня и др.

Нивелир имеет зрительную трубу прямого изображения с внутренней фокусировкой. Увеличение зрительной трубы 20х, угловое поле зрения 2°. Для снижения влияния одностороннего нагрева на показания нивелира зрительная труба и цилиндрический уровень с ценой деления 45² помещены внутри корпуса 12 (рис.6) верхней части прибора. Объектив 11 зрительной трубы выведен наружу, на его оправу надеть линзовую насадку для визирования на рейку, установленную ближе 1,2м.

Вращением диоптрийного кольца 1 (рис.7) окуляр устанавливают по глазу до получения четкого изображения штрихов сетки нитей. Кремальерой 2 зрительную трубу фокусируют при наведении на рейку.

На верхней грани корпуса 12 (рис.6) имеется продольный прилив 13, выполняющий роль механического визира для предварительного наведения зрительной трубы нивелира на рейку.

Цилиндрический уровень подсвечивается белым экраном 4. Зеркало 2 служит для удобства наблюдения за положением пузырька уровня.

Непараллельность оси цилиндрического уровня визирной оси зрительной трубы устраняется с помощью двух гаек 3, доступ к которым открыт через окно. Верхняя часть нивелира связана с корпусом низка 10 безлюфтовым пружинным шарниром и может наклоняться относительно низка с помощью элевационного винта 3 (рис.6).

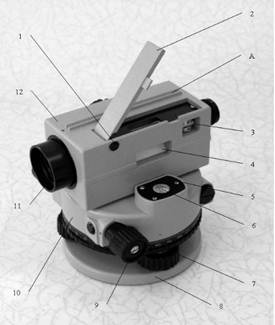

Рис. 6. Общий вид нивелира 3Н-5Л: 1- заглушка; 2- зеркало; 3- юстировочные гайки цилиндрического уровня; 4- белый экран; 5- юстировочные винты круглого уровня; 6- круглый уровень; 7- подъемный винт; 8- подставка; 9- наводящий винт; 10- корпус низка; 11- объектив; 12- корпус; А- продольный прилив (механический визир)

Рис.7. Нивелир 3Н-5Л (вид со стороны окуляра): 1- диоптрийное кольцо; 2- кремальера; 3- элевационный винт; 4- металлический лимб; 5- индекс; 6- гайка

Осевая система нивелира расположена внутри корпуса 10 (рис.6), она снабжена червячной передачей и фрикционным устройством, позволяющим свободно вращать вокруг оси и в то же время выполнять точное наведение на рейку без ограничения угла поворота. Рукоятки наводящего винта 9 расположены по обе стороны прибора, что делает одинаково удобной работу как правой, так и левой рукой.
