Проект проведения подземной горной выработки
Выбор типа вентиляторов
Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости. Выбор вентилятора производится из производительности и аэродинамических характеристик вентилятора.
Выбор типа нагнетательного вентилятора

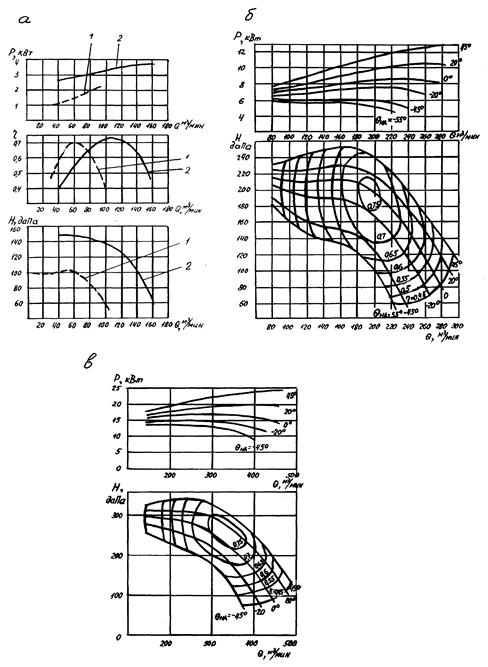

Аэродинамические характеристики вентиляторов:
а – ВМ-3М (1) и ВМ-4М (2); б – ВМ-5М; в – ВМ-6М.
Технические характеристики вентиляторов
|
Марка венти-лятора |
Подача, м3/мин |
Давление, да Па |
Мощность двигателя, кВт |
Масса, кг |
Размеры, мм | ||
|
длина |
ширина |
высота | |||||
|
Осевые с электроприводом | |||||||
|
ВМ-3М |
42–100 |
40–100 |
2,2 |
45 |
560 |
450 |
450 |
|
ВМ-4М |
50–155 |
70–145 |
4 |
107 |
740 |
550 |
560 |
|
ВМ-5М |
95–270 |
60–212 |
11 |
250 |
940 |
660 |
670 |
|
ВМ-6М |
140–480 |
75–340 |
24 |
350 |
1050 |
730 |
750 |
|
ВМ-8М |
240–780 |
80–420 |
55 | ||||
|
Осевые с пневмоприводом | |||||||
|
ВМП-3М |
30–100 |
40–120 |
2 |
35 |
280 |
450 |
450 |
|
ВМП-4 |
45–100 |
40–220 |
5 |
50 |
300 |
50 |
556 |
|
ВМП-5М |
70–270 |
80–220 |
9 |
75 |
380 |
670 |
680 |
|
ВМП-6М |
120–480 |
60–290 |
24 |
220 |
700 |
805 |
855 |
|
Центробежные | |||||||
|
ВЦО-0,6 |
50–462 |
260–600 |
50 |
1328 |
1680 |
1450 |
1500 |
|
ВЦ-7 |
84–660 |
100–1080 |
75 |
1400 |
1495 |
1200 |
1430 |
Нагнетательный вентилятор располагается не ближе 110метров от забоя проектируемого штрека. Длина нагнетательного трубопровода 100метров.
Депрессия нагнетательного трубопровода 1306Па.
Необходимая производительность вентилятора 240 м3/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-5М.
Выбранный вентилятор ВМ-5М способен создавать максимальную подачу равную 270м3/мин при максимальной депрессии 2120 Па, что обеспечивает требуемую подачу необходимого количества воздуха 240м3/мин, при депрессии 1306Па и КПД (0,65) лежащим в оптимальной зоне
Выбор типа всасывающего вентилятора
Всасывающий вентилятор располагается не ближе 400метров от забоя. Длина всасывающего трубопровода 380метров. Депрессия всасывающего трубопровода 2888Па. Необходимая производительность вентилятора 360м3/мин. Поэтому принимаем осевой вентилятор с электроприводом ВМ-6М.
Определение необходимого числа вентиляторов
Потребное количество вентиляторов для проветривания всей выработки рассчитывается по уравнению:
- всасывающий вентилятор:
n = hТ.ВС/0,85* hВЕН = 2888/0,85*3400 =0,99 » 1шт
где hТ.ВС - депрессия всасывающего трубопровода;
hВЕН - оптимальное давление вентилятора, Па.
- нагнетательный вентилятор:
n = hТ.Н/0,85* hВЕН = 1306/0,85*2120 =0,75 » 1шт
где hТ.Н - депрессия нагнетающего трубопровода;
hВЕН - оптимальное давление вентилятора, Па.
Коэффициент 0,85 в формуле вводится для того, чтобы исключить возможность образования зон разрежения в трубопроводе.
Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-6М:
Р = (QВС * hТ.ВС)/1000h = (6,0*2888)/1000*0,75 = 23,0кВт
Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-4М
Р = (QН * hТ.Н)/1000h = (4,0*1306)/1000*0,65 = 8,0 кВт
