Введение

Горная крепь - искусственное сооружение, которое возводится в выработках для предотвращения обрушения окружающих пород и сохранения необходимых площадей сечений выработок в нормальном состоянии на протяжении всего срока эксплуатации.

В общем комплексе работ, связанных с добычей полезных ископаемых, важное место занимает крепление и поддержание капитальных выработок. Для дальнейшего совершенствования горно-подготовительных работ в выработках особую роль занимает проблема развития методов прогнозирования проявлений горного давления и расчета крепей. С применением численных методов и ПЭВМ методы выбора способов охраны выработок и проектирования крепей получили достаточно достоверную научную основу, что приводит к улучшению состояния выработок и способствует повышению технико-экономических показателей подземной разработки.

Цель данного курсового проектирования – приобретение навыков проектирования крепи горных выработок с использованием современных ПЭВМ.

Исходными данными для проектирования являются горно-геологические и горнотехнические условии проведения выработок в реальных условиях со следующими характеристиками:

Сечение выработки Sсв - 12,8м2

Высота выработки-3400 мм

Ширина выработки - 5300 мм

Глубина залегания - 950м

Прочность пород, МПа/мощность, м: 1 аргиллиты - 32/2,0;

алевролиты - 45/2,8; песчаники-58/6,9; уголь - 18/2,6.

Обводненность: небольшая

Расстояние от почвы пласта – 4/0

Угол падения пород - 9 градусов.

Направление проходки – под углом

Срок службы - 4 года, одиночная

Тип выработки - вскрывающая

Условия проходки - БВР

Расчет внутренних усилий в крепи производится по программе, разработанной авторами под руководством проф. Колоколова С.Б.

Курсовой проект состоит из двух частей: расчета металлической арочной податливой крепи и расчета монолитной бетонной крепи.

1. Расчет горного давления на крепь выработки

1.1. Определение расчетных сопротивлений окружающих выработку пород

По заданному сечению выработки определяются основные геометрические размеры выработки (высота, ширина, радиус). Данные по геометрическим размерам крепи приведены в справочной литературе (справочник по креплению). Данные в задании приведены для сечения выработки в свету, а для расчетов необходимо использование геометрических размеров для сечения выработки в проходке. Для этого размеры по ширине выработки должны быть увеличены на 0,4 м, а по высоте на 0,3 м.

Нпр=h+300мм (1.1) Нпр=3400+300=3700мм

Впр=b+400мм. (1.2)

Впр=5300+400=5700мм

Расчетная глубина Нр размещения подземной горной выработки определяется по формуле:

Нр=Н*k, м (1.3)

где Н –проектная глубина заложения выработки, м; k - коэффициент учитывающий отличие действующего напряженного состояния массива от собственного веса толщи пород до поверхности. Принимается в зонах тектонических нарушений равным 1.5. и равным 1.0 во всех остальных случаях.

Нр=900*1=900м

Расчетное сопротивление пород сжатию Rc определяется по формуле:

Rc=R*kc*kH2O, Мпа

R - среднее значение сопротивления пород в образце на одноосное сжатие, МПа;

kc - коэффициент учитывающий дополнительную нарушенность массива пород.

kH2O - коэффициент обводненности

Rcаргил=1*32*0,75 = 24 МПа

Rcалевр=1*45*0,8 = 36 МПа

Rcпесч=1*58*0,9 = 52 МПа

Rcуголь=1*18*1 = 18 МПа

В случае обводненности проектируемой выработки снижение прочности пород за счет воздействия влаги учитывают путем уменьшения прочности песчаников до 20%, алевролитов до 40% и аргиллитов до 50%.

Для оценки ранее выполненной проектной документации и при использовании имеющихся нормативных документов допускается определять сопротивление пород сжатию в образце R по коэффициенту крепости пород f в соответствии со шкалой М.М. Протодьяконова.

R=10*f (1.5)

где f - коэффициент крепости пород, принимаемый по шкале М.М. Протодьяконова.

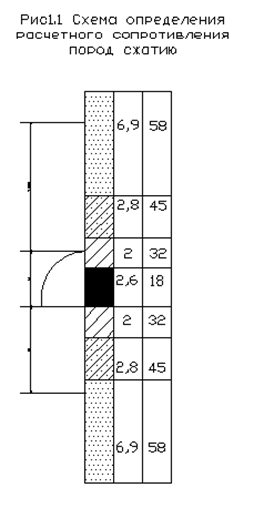

Расчетное сопротивление пород сжатию Rc по контуру поперечного сечения выработки должно определяться с учетом всех пересекаемых выработкой слоев (пластов) мощностью более 0,1 м, залегающих на расстояниях от контура сечения выработки: в кровле 1,5 B, в почве и боках выработки - 1B, где B - ширина выработки (см. рис.1). При наличии п слоев, залегающих по контуру поперечного сечения выработки, с изменчивостью Rc в пределах 30% принимается для всей выработки усредненное значение расчетного сопротивления пород сжатию, определяемое по формуле:

Rcy=(m1R1+m2R2…+mnR) /(m1+m2+…mn)

где R - расчетное сопротивление пород сжатию, МПа;

n - число породных слоев;

m - мощность i-го слоя.

Rкровля= МПа

Rпочва= МПа

Rбок= МПа

Определение требуемых характеристик крепи

По методике ВНИМИ, для прогноза устойчивости горизонтальных выработок угольных шахт в качестве критерия устойчивости принимается величина ожидаемых смещений на контуре сечения незакрепленной выработки за весь срок ее службы, определяемых по формуле:

u=КaКqКSКвКtUт, мм

где, uт - смещения (типовые), определяемые по графикам (рис.1.2);

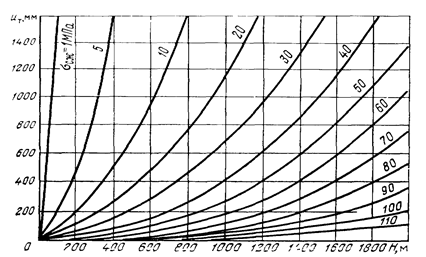

Рисунок 1.2. - Графики для определения типовых смещений пород.

Uт кр=280; Uт бок=1050; Uт поч=500

Кq - коэффициент, учитывающий направление смещений пород и принимающий значение 1 при определении смещений со стороны кровли или почвы (в вертикальном направлении). При определении боковых смещений пород (в горизонтальном направлении) Кq принимается по табл.1.1.

Таблица 1.1
