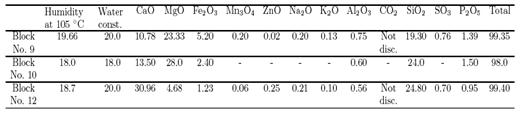

Таблица 2. Результат химического анализа отложений, извлеченных из трех 200 MW теплообменных блоков Лазиской [Laziska] электростанции после обработки воды MWT устройством. Приводится относительное содержание элементов.

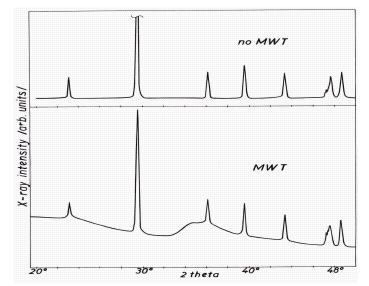

Рис. 9. Картина рентгеновской дифракции для отложений, извлеченных из промышленного охладителя с MWT устройством (нижняя кривая) и без MWT (верхняя кривая).

Пара рентгеновских дифракционных изображений для отложений без- и при магнитной обработке приводится рисунке 9. MWT спектр был получен рентгеновским детектором с высоким усилением сигнала. Необработанная вода показала низкий фон и сильные пики кристаллической фазы, идентифицированной как Mg-замещенный кальцит. Основная часть образца, полученного из обработанной воды, была аморфной субстанцией с небольшой величиной межатомных расстояний, что сопровождается высоким фоном и двумя широкими максимумами в сигнале образца. Отражения, исходящие от кальцита, дали приблизительно 5 % полной интенсивности.

Рисунок 10a представляет ИК спектры, полученные с помощью “Digilab" спектрометра с анализатором гармоник. Кривая 1 – соответствует чистому кальциту. Кривая 2 - типичный спектр отложений из воды, обработанной магнитным способом. Подобно спектру М на рисунке 7, здесь имеется примечательное увеличение полосы 1050 cm-1, обусловленной гидрозолем кремнезема, и с другой стороны, подавление полос кальцита. Кривая 3 демонстрирует адсорбционные свойства MWT отложения после его обработки 5% раствором HCL (тот же самый результат был получен с 1-молярной ацетатной кислотой). Главные особенности полученного спектра идентичны таковым обычного силикагеля, IR спектр которого приведен на рисунке 10b. Это позволяет сделать предположение, что данное вещество является кремнеземом, который обуславливает наблюдаемые для MWT особенности. Небольшой пик прочного кальцита в области 850 cm-1 отмечаются в спектре 2, а также на 1500 cm-1 и имеет приблизительно 5 % интенсивности спектра 2. Колебания абсорбированной воды в диапазоне 3200 - 3600 cm-1 - приблизительно в 4 раза более слабые в кальците, чем на кривой 2, которая обусловлена высокой концентрацией воды в отложениях MWT. Пик на 3700 cm-1 обусловлен brucite. Изменения полученные после обработки MWT отложения 5 % HCl следующие: полоса 1550 cm-1 соответствующая кальциту исчезает, тот же самый наблюдается для 3700 cm-1 полосы brucite. Полосы 1000 и 1100 cm-1 кривой 2 смещаются приблизительно к 1100 cm-1 и 1200 cm-1, что вероятно связано с полимеризацией гидрозолей кремнезема.

Удельная поверхность, определенная для MWT отложений составила 80 м2/г. Это весьма высокое значение, особенно для вещества, которое уже поработало как адсорбент. Такая высокоразвитая поверхность типична для силикагеля и поддерживает заключение относительно критической роли кремнезема в MWT эффекте. Возвращаясь к Таблице 2 необходимо заметить замечательную эффективность сорбции магнитно активированного кремнезема: 23 % (в среднем ) кремнезема адсорбирует приблизительно 18 % кальция или магния.

На рисунке 11 представлены сравнительные SEM фотографии исследованных веществ. Кристаллиты чистого CaCO3 показаны слева, в середине – пример open-work сферы CaCO3.H2O. Сферы, подобные этой, или закрыто-упакованные сферулиты [spherulites] были получены нами при проведении лабораторных исследований кинетики кристаллизации карбонатов. Они имели обыкновение кристаллизоваться в воде с высокой концентрацией магния [20]. Влияние иона магния на кристаллизацию полиморфов CaCO3 недавно был исследовано в [21]. SEM фотография справа на рисунке 11 демонстрирует пример образования аморфного отложения в теплообменнике с магнитной обработкой воды. Было проанализировано большое количество фотографий для MWT отложений, все они имели подобный вид.

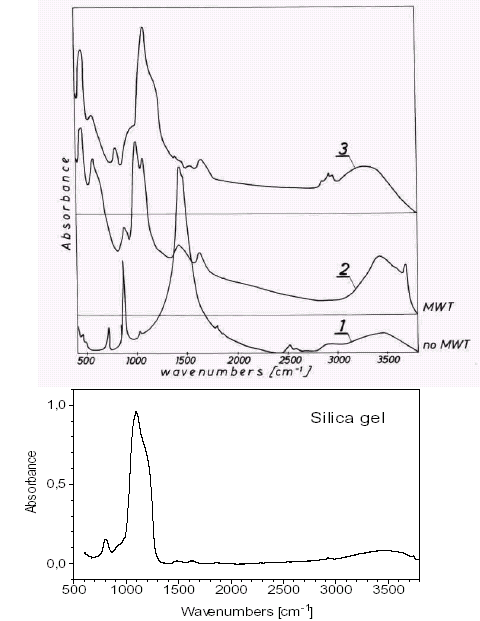

Рис. 10. Спектры Поглощения в инфракрасной области спектра: (a) (1) нормальный масштаб с кальцитом, в качестве главного компонента; (2) отложения, извлеченные после MWT - главный вклад от Ca-Mg золь кремнезема; (3) также как в (2) но после очистки с раствором 5 %HCL; (b) спектр промышленно изготовленного силикагеля.

Рис. 11. SEM фотографии: слева - чистый кальцит; в центре - моногидрокальцит в форме open-work сферулита; справа – аморфный Ca-Mg кремнеземный гидрогель, MWT отложения (см. текст).

5 Обсуждение

Результаты, полученные в крупномасштабном эксперименте и в промышленной практике показывают, что магнитная обработка воды работоспособна в промышленном масштабе. Мы не наблюдали зарастания поверхностей теплообменников, но лишь обнаруживали малое количество мягких, аморфных отложений. Спектры поглощения в инфракрасной области спектра позволили идентифицировать состав этих отложений, образованный гидрозолем кремнезема и этот факт - главный результат нашего изучения. Необходимо обратить внимание на характерную линию 1100 cm-1, принадлежащую гидрозолю кремнезема, которая наблюдается при Фурье-преобразовании инфракрасного спектра полученного осадка, после электромагнитной обработки воды [22].

Тот факт, что кремнезем был ответствен за наблюдаемый противонакипной эффект магнитной обработки естественной воды, имеет несомненную важность. Кремнезем наиболее распространенный естественный материал и может встречаться во множестве форм [23]. Промышленно произведенный активный кремнезем (техническая номенклатура) является коллоидным гидрозолем кремнезема, который является важным флокулянтом, используемым для поддержки процессов коагуляции. Активный кремнезем имеет короткий период работоспособности и должен предпочтительно использоваться в течение 2-3 дней [24]. Этот период удивительно совпадает с описываемой в литературе [2,10-13, 15] продолжительностью MWT эффекта. Популярный силикагель - сильное адсорбирующее вещество. Мы предполагаем, что MWT кристаллизации кальцита блокирована только из-за адсорбции кальция, магния или других металлических ионов «магнитно активизированным» кремнеземом. В ходе дальнейшего обсуждения мы постараемся объяснить, что предполагается под этим термином.

Как это было упомянуто во введении, естественная вода должна рассматриваться как разбавленный коллоидный раствор. Явления, встречающиеся в коллоидном водном растворе трудны для описания из-за их сложности и зависимости ряда физических и химических параметров. Как известно коллоидные системы характеризуются электростатическими зарядами их частиц, относительно растворителя. Электрический двойной слой поверхности раздела жидкость-твердое тело определяет электрокинетические свойства системы. Стабильность или коагуляция коллоида зависит от электростатического отталкивания против межмолекулярных сил притяжения. Внешнее электрическое поле или силы Лоренца в магнитном поле (как в случае MWT) будет влиять на поведение системы. Начиная с первого теоретического подхода Смолуховского [Smoluchowski] [25], кинетика коагуляции и электрохимии коллоидных растворов была предметом интенсивного исследования. Две статьи [16,26] основанные на общепризнанной теории DLVO (Derjaguin, Landau, Verwey, Overbeek) (Дерягин, Ландау, Вервей, Овербек) [27], обсуждают появление процессов, инициированных в естественной воде, прошедшей через магнитное устройство. В статье [26] действие статического магнитного поля на перемещающиеся растворы и суспензии Гамаянов [Gamayunov] рассматривает как действие силы Лоренца вызывающей изменение (деформацию) электрического двойного слоя. Эта деформация ведет к временному уменьшению барьера отталкивания и, следовательно, к увеличенной тенденции коагуляции дисперсных частиц. Концепция выше названного автора, объясняет эффект магнитного поля на коагуляцию и седиментацию (оседание) в суспензиях мела.
