Было уже упомянуто, что магнитная обработка индустриальных вод обычно эффективна и помогает уменьшать образование накипи. С другой стороны, имеется понятное нежелание использовать промышленные установки для научного эксперимента с надлежащим контролем. Однако период с 1985 по 1990 год для нас оказался благоприятным и нам удалось провести широкомасштабный эксперимент на электростанции в Польше. Первая часть статьи описывает этот уникальный эксперимент. Вода протекала через два идентичных контура, имитирующих промышленные теплообменники. В одном случае входящая вода обрабатывалась магнитным способом. Анализ отложений, извлеченных из каждого контура после четырех месячного пробега показал замечательные изменения, вызванные магнитной обработкой. Полная масса отложений из MWT контура была приблизительно в 25-раз меньше чем масса отложений из неочищенной воды. Содержание кальцита в отложениях было пониженным. На основании этого были созданы большие оптимизированные магнитогидродинамические устройства для системы охлаждения станции с мощностью 1GW. Эффективность обработки была превосходной. Результаты исследований отложений были совместимы с полученными в широкомасштабном эксперименте и разрешили нам прийти к лучшему пониманию сущности MWT эффекта. Недавняя модель Липуса с соавторами [Lipus at al.] [16], относительно поверхности нейтрализации, возникающей благодаря ионным сдвигам (смещениям) из основного объема раствора к поверхностям частиц дает хорошее обоснование для наших выводов.

2. Экспериментальные методы

Для проведения эксперимента были сконструированы два идентичных контура В и М, моделирующие теплообменник электростанции. Каждый контур был изготовлен из 16 латунных секций (трубы 1 м длиной, внутренний диаметр = 30 мм, толщина стенки 1 мм) и согнутой части, помещенной в середине. Трубы нагревались перменным током, мощностью 1.5 кВт, используемым для каждой секции. MWT устройство было установлено на входе одного из контуров, обозначенного как М-контур. Схематическая диаграмма эксперимента приводится на Рисунке 1. Рисунок 2a представляет схему устройства. Прибор имел цилиндрическую симметрию и использовал пакет постоянных магнитов из феррита стронция, помещенных в ферромагнитную трубу.

Магниты имели цилиндрическую форму с наружным диаметром 35 мм, внутренним диаметром 5 мм, высотой, равной 15 мм и устанавливались с чередованием

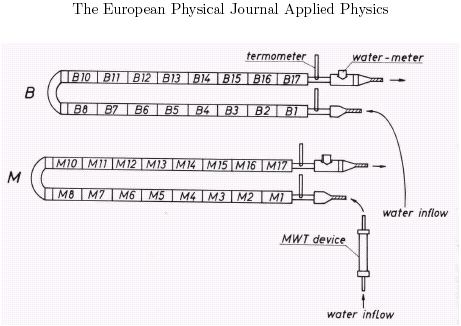

Рис.1 Схема экспериментальных контуров.

полярности, с прокладкой между ними полюсных наконечников из магнитной стали.

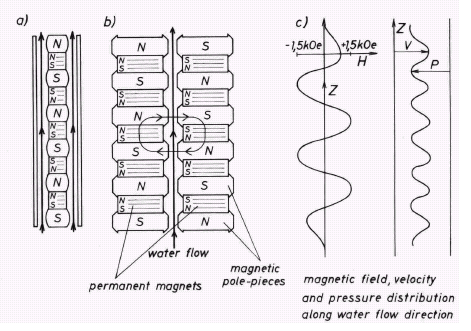

Рис. 2. Схема используемых устройств MWT: (a) крупномасштабный эксперимент, описанный в Разделе II; (b) индустриальное применение, описанное в Разделе IV; (c) магнитное поле, распределение скорости и давления вдоль направления водного потока.

Кольца (постоянные магниты) были намагничены параллельно их осям симметрии. Диаметр полюсных наконечников был больше диаметра магнитов на 4 мм, благодаря этому скорость водного потока периодически изменялась (от 1.0 до 1.6 м/с) в дополнение к изменению профиля поля. Амплитуда поля составляла 120 кА/м (1.5 kOe[3]). Давление в потоке воды также периодически изменялось, характер этих изменений показан на Рисунке 2c.

Забор воды происходил непосредственно от близлежащего озера. Результаты химического анализа, усредненные за 4 месяца, следующие: Ca 63 мг/л, Mg 27 мг/л, Fe 0.11 мг/л, (SO4)-2 37.0 мг/л ( 0.77 mval/l), (NO3)- 0.15 мг/л (0.002 mval/l), Cl- 20.2 мг/л (0.57 mval/l), отсутствовал свободный CO2, pH = 8.3, s = 67 мСм/м, общая жесткость - 5.45mval/l, карбонатная жесткость 5.2 mval/l, общее количество взвешенных частиц 14.7 мг/л, SiO2 10 мг/л, общее количество твердого остатка 356 мг/л. Объемная скорость водяного потока в каждом контуре была 1.2 м3/ч. Эксперимент продолжался в течение осени и зимы, в общей сложности 4 месяца. В течение этого времени через контуры прошло приблизительно 5000 м3, и приблизительно 150 000 кВтч было использовано для ее нагрева.

Отложения, извлеченные из обоих контуров после 4 месяцев эксперимента были подвергнуты химическому анализу, а также изучались методами рентгеновской дифракции и PIXE (протонной индукции под действием Рентгеновского излучения). Позже были измерены спектры поглощения в инфракрасной области спектра.

3. Результаты

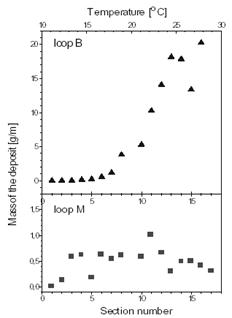

Рис.3. Количество отложений, как функция номера секции и/или температуры, извлеченных из контуров B и М после четырех месячного пробега.

В течение четырехмесячного рабочего периода, между значениями щелочности, жесткости и pH, используемой в контурах В (необработанная) и М (обработанная магнитным полем) воды, не обнаруживалось заметных отличий. Не имелось также никаких отличий ни температурного профиля ни объемной скорости потока. Температура возрастала линейно от 100С на первой секции до 300С на последней. Температура входящей воды зимой опускалась до 80С.

Существенное отличие наблюдалось в количестве, форме и составе отложений извлеченных из двух контуров, а также в кинетике осаждения осадка. Отложения из труб контура B (полная масса 190 г) представляли собой твердую накипь, которую было трудно удалять, в то время как отложения из контура М (полная масса 7 г) представляли собой мягкую и легко удаляемую субстанцию.

Количество отложений, выраженное в граммах/метр трубы приводится для двух контуров на Рисунке 3. В контуре В (смотри Рис.3а) количество отложений возрастало экспоненциально с увеличением расстояния и температуры, начиная с нулевого значения для первых трех секций и достигало 20 г/м на горячем конце.

Энергия активации для наблюдаемого процесса составляет 15.11 кДж/моль. В отличие от случая B, масса отложений в контуре M с магнитной обработкой (см. Рис. 3b), показывает существенное отличие зависимости от температуры. Ускоренная коагуляция и седиментация суспензированного вещества наблюдались уже в первых секциях, в то время как в контуре B при той же самой температуре не имелось никаких отложений вообще. С другой стороны осаждение отложений не изменялось с температурой, и было постоянным в пределах (0.5 ± 0.2) г/м. Даже на горячем конце контура масса отложений не возрастала.

Рисунок 4. Микроскопическая картина отложений для необработанной (слева) и обработанной воды (справа).

На Рисунке 4 показано микроскопическое изображение отложений необработанной и обработанной магнитным полем воды. Можно заметить, что отложения из контура B состоят из больших зерен, в то время как отложения из контура М имеют меньшие зерна и большее количество мелкодисперсной фазы.

Химический состав отложений, выраженных в процентах от веса, приводится в Таблице 1.

Таблица 1. Пропорциональное содержание различных элементов в сухих остатках отложений обработанной магнитным полем (M) и необработанной (B) воды, определенных химическим анализом.
