Кппс = 8,3 • α пс + 12,7

где

α пс = ΔUоп/ΔUп

ΔUоп - разность потенциалов против опорного пласта;

ΔUп - разность потенциалов против исследуемого пласта.

В случае проведения каротажа в скважине с солевым биополимерным раствором метод самопроизвольной поляризации не работает. И поэтом необходимо искать другие пути определения пористости пород.

Для определения пористости коллекторов пласта по двойному разностному параметру ΔJГК, используется уравнение регрессии:

Кп= 19,23-13, 95 • ΔJГК

Двойной разностный параметр рассчитывается по формуле:

где JГК - показания ГК в коллекторе;

J min - показания ГК в пласте чистого песчаника;

J max - показания ГК для пластов неразмытых чистых глин.

Зачастую в горизонтальном участке ствола скважины отсутствуют опорные пласты или очень заглинизированны. Отсюда можно сделать вывод, что данный метод не рекомендуется использовать для грубой оценки коэффициента пористости и выделения высокопористых коллекторов в разрезе скважин.

Методики определения пористости по данным нейтронного каротажа основаны на оценке общего водородосодержания пород (ω) с последующим учетом влияния различных геолого-технологических факторов (минерализации пластовых вод и промывочной жидкости, толщины глинистой корки, глинистости и др.). Для данного метода в тресте «Сургутнефтегеофизика» используется следующая статистическая зависимость:

Кп= 0,752- НКТ2/НКТ1-0,238+ 0,136 • αпс

где НКТ2, НКТ1 - интенсивность излучения тепловых нейтронов, соответственно по малому и большому зондам, у.е.

Основным фактором, сдерживающим использование нейтронного каротажа для определения Кп в горизонтальных скважинах на солевом биполимерном растворе, является глинистость и отсутствие амплитуды ПС – αпс.

При использовании методики определения пористости по данным акустического каротажа (АК) не учитывается параметр αпс.

Для расчета по данной методике используется следующее уравнение:

,

где: DtСК, DtЖ, DtГЛ – соответственно интервальные времена прохождения волн в скелете породы, порозаполняющей жидкости и глинистом материале.

Второй член уравнения определяется по среднестатистическим данным и соответствует:

,

Тогда расчетная формула для определения пористости принимает следующий вид:

,

Для полимиктовых коллекторов с учетом результатов исследований при расчетах принимается: DtСК = 170 мкс/м; DtЖ = 645 мкс/м.

Это уравнение отражает общий характер зависимости между Кп без учета влияния αпс.

Оценка пористости пород по АК оказывается единственным способом при реализованном в данный момент аппаратурном комплексе.

6.4 Усовершенствованная методика обработки и интерпретации ГИС в горизонтальных скважинах.

В связи с внедрением новых видов аппаратуры проведения ГИС в горизонтальных скважинах возникла необходимость в новых методах обработки и интерпретации ГИС в горизонтальных скважинах. Для этого в ОАО НПП “ГЕРС” была разработана и внедрена в тресте “Сургутнефтегеофизика” новая программа Geowise. Для интерпретации стандартных методов используется программа СИАЛ-ГИС и для акустического каротажа LogPWin.

6.4.1 Первичная обработка

Цель и задачи первичной обработки является:

Считывание данных геофизического каротажа с приборов в виде

“время– данные ГИС”.

Оценка качества записи данных ГИС.

Привязка к данным “время-глубина” данных ГИС.

Вывод конечных данных “глубина-данные ГИС” в файл для передачи в КИП для дальнейшей интерпретации.

Новая программа Geowise в отличие от предшественников является простой и информативной в обращении на скважине. Программа сделана для работы в любой оболочке Windows и не требует дополнительных программ для первичной обработки данных каротажа в отличии от предыдущих программ Log_hnew, RealDept.Привязка по глубине осуществляется по данным станции Разрез-2, которая предоставляет файл перемещения тальблока во времени. Из которого соответственно высчитывается изменение положения прибора по времени –глубине.

В расчете параметра “время-глубина” в отличии от предшествующих программ в обработку берется только два параметра ГТИ: вес и ход тальблока.

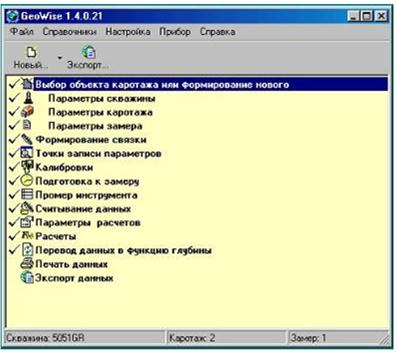

Геофизик работает в одном окне где все операции производятся последовательно:

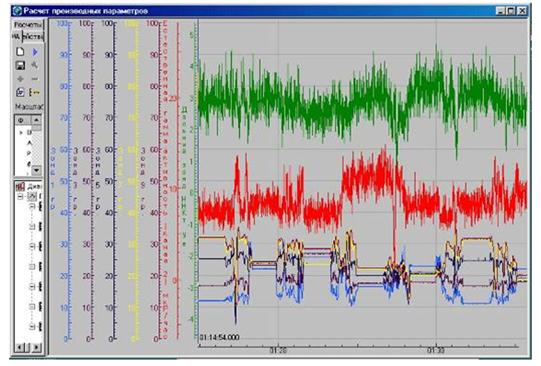

При первичной обработке на скважине так же можно оценить качество записи параметров всех приборов:

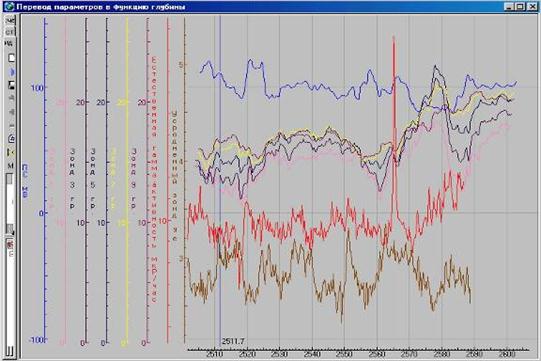

А так же просмотреть увязку по глубине всех методов каротажа:

После чего формируются файлы Las для отправки в КИП и дальнейшей интерпритации.

6.4.2 Методика интерпретации данных ГИС в горизонтальных скважинах

Решение геологических задач осуществляется путем интерпретации данных ГИС. С помощью современных методических и технических средств, с привлечением геологических материалов (результаты испытания в открытом стволе и колонне, промывочных жидкостей и т.д.), полученных по данной скважине, а также по скважинам, расположенным в пределах изучаемой площади и соседних площадей со сходными геолого-геофизическими условиями.

Интерпретация результатов исследований скважин по проектируемым работам будет производиться на персональном компьютере по системе “СИАЛ”.

Назначение.

Проведение обработки на ПЭВМ данных геофизических исследований скважин с целью получения информации о литологии разреза, наличии коллекторов, характере и степени их насыщения, фильтрационно-емкостных свойствах.

Считывание, просмотр, корректировка, подготовка в требуемых форматах исходных кривых и результатов обработки данных ГИС по фондовым и архивным скважинам для формирования баз данных.

Получение информации о литологии, насыщении, коллекторских свойствах пластов при построении детальных геолого-геофизических моделей месторождений, залежей, участков.

Обоснование параметров для подсчета запасов и составления технологических схем разработки, формирование планшетов.

Оперативная обработка и интерпретации данных ГИС и выдача заключений любой формы по разведочным и эксплутационным скважинам, в том числе и на борту каротажной станции при работе на скважинах.

Применение.

Система СИАЛ-ГИС реализует непрерывный, полностью автоматизированный процесс обработки по скважине, от каротажных кривых на входе, представленных в различных форматах, в том числе LAS- формате, до традиционного заключения любой формы на выходе, включая все необходимые этапы интерпретации.

Наряду с традиционными алгоритмами, реализующими основные этапы интерпретации в любом районе, система содержит эффективные решения специфических задач, актуальных в Западной Сибири с учетом специфики комплекса измерений и геологических особенностей района работ.
