Лучшие по качеству результаты дают замеры приборами ИОН и совмещенный с ГК ИНК-Р.

Определение качества замеров инклинометрии осуществляется по совпадению значений угла и азимута в интервале перекрытия между последующа замерами, а также по абсолютным отметкам ГНК и ВНК.

Каждая горизонтальная скважина должна при бурении сопровождаться ДМК и газовым каротажом.

Глава 6. Усовершенствование геофизических методов ГИС для горизонтальных скважин

6.1 Расширение геологических задач

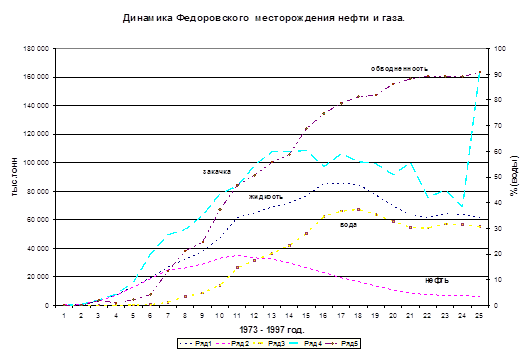

В связи с тем, что Федоровское месторождение разрабатывается уже давно часть нефтегазовых коллекторов уже обводнилась собственными водами, а так же закаченными водами при использовании нагнетательных скважин. Из динамики Федоровского месторождения нефти и газа (рис6.1) видно, что процентное содержание воды в коллекторах возрастает по отношению к процентному содержанию нефти.

Рисунок 6.1

Изменение технология бурения горизонтального ствола скважины исключает возможность использовать метод ПС, так как раствор в стволе скважины биополимерный солевой.

При изменении технологии бурения и исследования горизонтальных скважин возникают новые геологические задачи:

Повышение детальности изучения литологии пласта.

Изучение строения порового пространства путем совместной обработки данных РК, АК, ВИКИЗа

Определение характера насыщения пластов со сложным составом жидкости в поровом пространстве.

Учет влияния опреснения бурового раствора на электрические параметры пластов.

Для решения вышеперечисленных геологических и геофизических задач необходимо расширение методов ГИС горизонтальных скважин.

В связи с усовершенствованием аппаратур к уже имеющимся методам ВИКИЗ+ПС и РК добавились методы термометрия и резистивиметрия.

С апреля 2006 года испытан и внедрен новый метод определения пористости пород – акустический каротаж.

6.2 Состояние и перспективы развития методов акустического каротажа, термометрии и резистивиметрии

Многолетний опыт геолого-геофизического изучения разреза скважин в Западной Сибири определил стандартный комплекс методов каротажа (ПС, ВИКИЗ, ГК и НКТ.), способный решить основные геологические задачи. Однако при возникновении новых геолого-геофизических задачах в связи с новыми методами бурения горизонтальных скважин и характером насыщения коллекторов, встает вопрос о новом типе аппаратуры для решения поставленных задач.

6.2.1 Акустический метод

Для повышения детальности изучения строения пласта и изучения характера порового пространства горизонтального участка скважины был предложен акустический метод. В связи с появлением нового типа аппаратуры - автономного прибора акустического каротажа АК-Г, было принято решение о его испытании и широком применении при геофизических исследованиях в горизонтальных скважинах Федоровского месторождения Западной Сибири.

Автономный скважинный прибор акустического каротажа АК-Г предназначен для измерений параметров распространения продольной и поперечной волн в скважинах, включая горизонтальные. Работа прибора основана на последовательном возбуждении акустических импульсов двумя излучателями и параллельном приеме вызванных ими волновых пакетов двумя звукоприемниками. По цифровым образам зарегистрированных сигналов могут быть определены параметры распространения волн: интервальные времена и коэффициенты затухания, а также рассчитаны коэффициент Пуассона и коэффициент пористости горной породы.

Измерение кинематических параметров упругих волн производиться по компенсационной схеме, исключающей влияние скважины.

Аппаратура АК-Г позволяет записывать за одну спускоподъемную операцию сигналы волновых пакетов от приемников.

Технические характеристики АК-Г:

6.2.2 Термометрия и резистивиметрия

Для решения геолого-геофизических задач: определения температурных аномалий связанных с обводненостью коллекторов и определения удельного сопротивления бурового раствора горизонтального ствола скважины был разработан и введен в эксплуатацию соответствующий прибор МГКР, который работает в одной связке с комплексом АЛМАЗ-2. Опробование аппаратуры было проведено на Федоровском месторождении Западной Сибири.

Измерение истинной температуры пород в их естественном залегании, при установившемся тепловом режиме по всему разрезу скважины (термометрия) предназначается для определения геотермического градиента и геотермической ступени. В горизонтальных скважинах термометрия относится к дополнительным методам. Измерения проводятся сверху вниз, и запись повторяется при подъеме АЛМАЗ-2 снизу-вверх.

Диаграмма геотермического градиента регистрируется в масштабе 0,25° С/см

Технические характеристики МГКР:

6.3 Выбор и обоснование методов ГИС применяемых в горизонтальных скважинах для оценки коллекторских свойств

Раньше в тресте “Сургутнефтегеофизика” наиболее распространенным методом определения пористости по данным ГИС в Западной Сибири является метод самопроизвольной поляризации пород. Длительное время он выступал в качестве базовой методики с использованием статической зависимости:
